ASA для уличных деталей: настройки печати, усадка и что с адгезией к столу - Блог Папы Карло

Привет! Я у себя в мастерской ASA гоняю регулярно, когда нужны детали под солнце, жару в салоне машины, дождь и прочую уличную жизнь. Если отвечать сразу по делу: ASA для уличных деталей годится отлично, но любит горячий стол, спокойную тёплую среду вокруг модели и нормальный первый слой. Ниже дам мои рабочие настройки печати ASA, покажу, как я учитываю усадку ASA на корпусах и кронштейнах, и что делаю, когда пластик начинает вредничать на столе.

Пойдём по-человечески: сначала стартовый профиль, потом коробление и размеры, дальше разберём адгезию к столу, а в конце оставлю короткий чек-лист перед запуском большой детали. Если печатаешь уличные кожухи, крепёж, корпуса для электроники, держатели, накладки и всякие техничные штуки — статья как раз в тему.

Содержание:

• С чего стартовать: мой рабочий профиль для ASA
• Почему ASA ведёт: усадка и коробление на реальной детали
• Что делать, если ASA не липнет к столу
• Подходит ли ASA для улицы и где он реально выигрывает
• Типичные ошибки, которые сливают катушку зря
• Мой чек-лист перед большой печатью

С чего стартовать: мой рабочий профиль для ASA

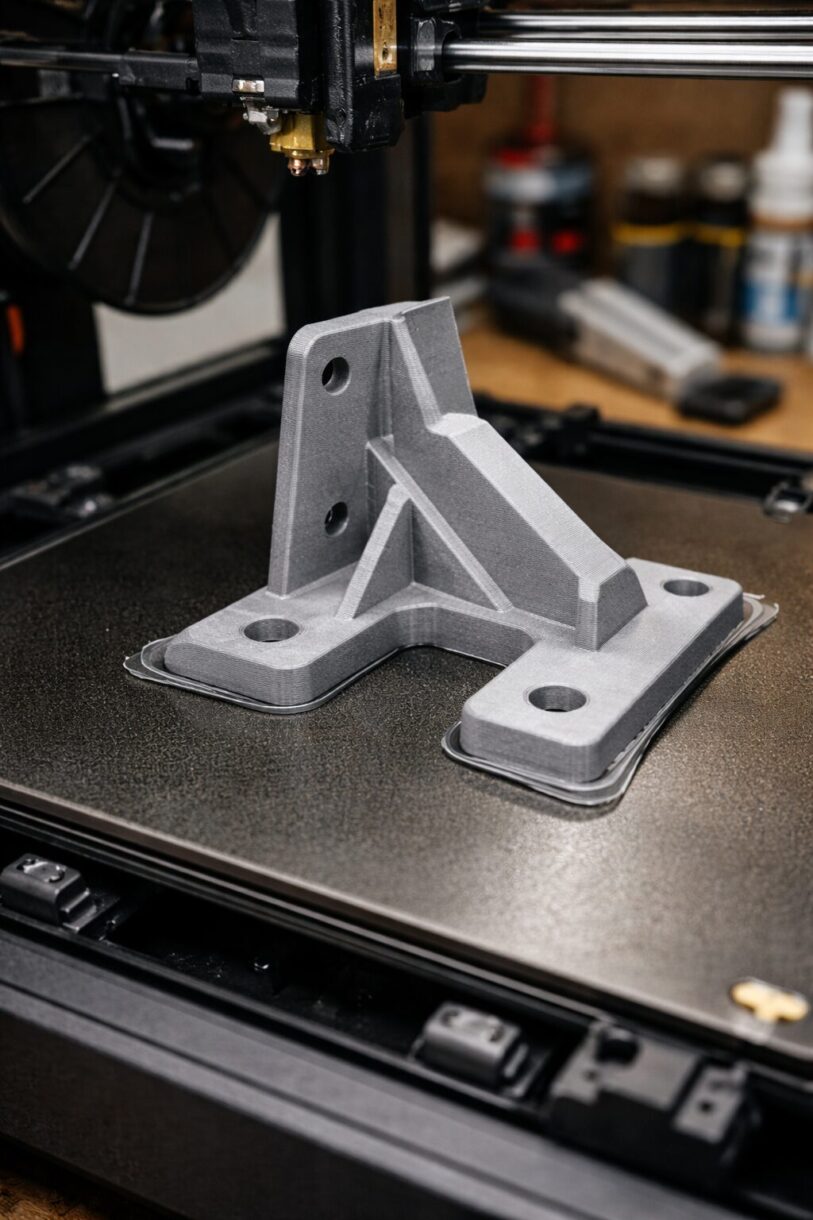

Когда ко мне приезжает новая катушка, я не начинаю с шаманства. Я ставлю спокойный базовый профиль и уже от него двигаюсь на пару градусов вверх-вниз. В большинстве случаев старт у меня такой: сопло 255–260 °C, стол 100–110 °C, первый слой медленный, вентилятор почти в нуле, а сам принтер по возможности закрыт. Печать ASA на открытом принтере тоже случается, но только на мелких деталях и когда в комнате нет сквозняка.

Вот тот набор, с которого я обычно стартую на сопле 0,4 мм:

Если катушка уже полежала открытой, я сразу держу в голове влагу. ASA не самый капризный по сырости материал, но влажный пруток легко даёт шипение, мелкие пузыри, сопли и странную поверхность. Если вижу такую картину, сушу катушку и только потом ковыряю профиль. Тут очень кстати мой материал про хранение пластика и статья про то, как понять, что пластик сырой.

Ещё один момент: настройки печати ASA не живут отдельно от железа. На одном принтере 255 °C — конфетка, на другом тем же пластиком надо идти в 260–265 °C. Так что температурная башня и пара тестовых пластин экономят кучу времени. Если нужно быстро пристрелять режимы, загляни в мой материал про подбор температур под пластик и про настройку обдува.

Промежуточный вывод: ASA не любит резких движений. Ему нужен тёплый старт, спокойный воздух и адекватная скорость. Как только перестаёшь гнать, процент удачных деталей резко растёт.

Почему ASA ведёт: усадка и коробление на реальной детали

Вот тут начинается самое интересное. На бумаге всё выглядит терпимо: у ASA усадка обычно ниже, чем у классического ABS, но она всё равно заметная. На практике я закладываю мысль так: чем длиннее и площе деталь, тем сильнее она захочет стянуться к центру и оторвать углы от стола. Поэтому кронштейн 60 на 40 мм может выйти как по рельсам, а крышка корпуса 180 на 120 мм уже попытается сыграть в лодочку.

Если говорить про размеры, я для себя держу ориентир примерно в районе 0,4–0,7% как типичную усадку материала, но не отношусь к этому числу как к святому писанию. Реальная цифра плавает от бренда, температуры, геометрии и того, насколько тёплая среда держалась вокруг модели. На посадках под винты, гайки, крышки и пазовые соединения я всегда печатаю маленький тестовый фрагмент, а не лезу сразу в большую деталь.

По моим наблюдениям, усадка ASA чаще всего бьёт в трёх местах:

• на длинных прямых стенках, где деталь начинает поджимать внутрь;
• на больших плоских основаниях, где углы медленно ползут вверх;
• на точных посадках, где крышка внезапно садится плотнее, чем ты рисовал в CAD.

Что я делаю, чтобы не ловить сюрпризы:

• не печатаю крупную плоскую деталь прямо на весь стол, если можно развернуть модель более дружелюбно;
• добавляю радиусы на острые внутренние углы и не оставляю огромных тонких полок;
• для точных соединений сначала печатаю кусок с пазом, отверстием или резьбой и уже по нему правлю модель;
• на реально больших деталях использую брим и экран от сквозняка, а иногда делю модель на две части с последующей сборкой;
• не луплю вентилятором по всей детали, если мосты этого не требуют.

Тут важно не путать усадку и кривой поток. Если размер уехал в минус везде одинаково, сначала проверь калибровку потока и шаги экструдера. Если же базу тянет именно по углам, а середина более-менее живая, это уже типичное коробление от термонапряжений. Для отдельных случаев пригодится мой материал про поднимающиеся углы.

Промежуточный вывод: уличные детали из ASA получаются крепкими и стойкими, но геометрию лучше проверять тестовыми кусками. Один маленький прогон часто спасает вечер и почти целую катушку.

Что делать, если ASA не липнет к столу

Запрос из разряда «ASA не липнет к столу, что делать» я слышу постоянно. И почти всегда проблема не в одной волшебной кнопке, а в связке мелочей. Я иду сверху вниз: поверхность, Z-offset, температура, ширина первого слоя, адгезив, а уже потом начинаю ругать сам пластик.

Мой порядок действий такой:

• сначала мою поверхность и убираю жир, пыль и остатки старого клея;
• проверяю, что первый слой реально слегка прижат, а не ложится круглой колбасой;
• поднимаю температуру стола ASA к 105–110 °C, если база у детали крупная;
• печатаю первый слой медленно и чуть шире обычного;
• добавляю брим 5–10 мм, если у модели есть острые углы или узкая база;
• при необходимости использую клей-карандаш или подходящий адгезив для листа, на котором печатаю;
• слежу, чтобы рядом с принтером не гулял воздух от окна, кондиционера или двери.

Если коротко ответить на популярный вопрос «чем мазать стол под ASA», мой вариант такой: сначала чистый лист и корректный первый слой, потом уже клей. На гладком PEI и сатине клей-карандаш часто реально выручает, особенно когда деталь широкая и упрямая. На некоторых поверхностях ASA держится и так, но я не геройствовать люблю, а получать готовую деталь.

Ещё один частый затык — неверный зазор сопла. Бывает, человек крутит температуру, льёт адгезив, расширяет брим, а у него просто Z-offset уехал на пару соток. Если хочешь копнуть эту часть глубже, держи материалы про калибровку Z-offset и про адгезию первого слоя.

На больших корпусах мне ещё помогает одна простая штука: не открывать принтер в первые минуты печати. Многие любят посмотреть, как там легла юбка, потрогать стол, открыть дверцу, потом снова закрыть. А ASA в этот момент уже собирает перепад температур. Лучше дал ему стартовать, убедился глазами через минуту и дальше не мешай железке работать.

Если углы всё равно ползут вверх, я смотрю на геометрию. Иногда адгезия к столу у ASA уже нормальная, но напряжение в детали выше, чем способен удержать контакт с платформой. Тогда спасают скругления, уши по углам, разделение модели на части или смена ориентации. Это уже не магия профиля, а инженерка.

Подходит ли ASA для улицы и где он реально выигрывает

Да, подходит. Собственно, за это его и люблю. Если деталь будет жить на балконе, в машине, под солнцем, возле мастерской, на фасаде корпуса, в садовом шкафу или на технике, которая видит жару и ультрафиолет, ASA выглядит очень здраво. PLA на таком сценарии может поплыть от нагрева, ABS хуже дружит с солнцем, а PETG часто берут как компромисс, когда нужен материал попроще в печати, но он не всегда выигрывает по жёсткости и термостойкости формы.

Где ASA у меня заходит лучше всего:

• кронштейны и держатели для улицы;
• корпуса датчиков и коробочки под электронику;
• накладки, кожухи, крышки, которые греются на солнце;
• детали для автомобиля, если они не стоят вплотную к самым горячим зонам;
• всякая техничка, где внешний вид тоже важен, потому что поверхность у ASA обычно выходит аккуратной и матовой.

Но я бы не продавал его как универсального солдата. Если деталь огромная, тонкая и у тебя принтер с открытой рамой, проект может превратиться в серию перезапусков. В таком случае иногда проще перейти на другой материал или переработать конструкцию под сборку из нескольких частей.

Типичные ошибки, которые сливают катушку зря

• Слишком ранний и сильный обдув. У ASA он часто ломает весь кайф и запускает коробление.
• Гонка за скоростью. Для PLA это ещё может прокатить, а тут пластик быстро напоминает, кто в доме главный.
• Холодный стол. Температура стола ASA в нижней части диапазона подходит не всегда, особенно на крупных плоских основаниях.
• Сквозняк рядом с принтером. Даже нормальный профиль может развалиться из-за гуляющего воздуха.
• Печать точной детали с первого раза. Тестовый кусок почти всегда дешевле, чем переделка всего корпуса.
• Игнорирование влажности. Когда катушка набрала сырость, можно долго воевать не с той проблемой.

И ещё из личного: не стоит сразу мазать стол всем, что стоит на полке. Я видел столы, на которых было столько слоёв старого клея и лака, что новая печать уже ложилась на археологию. Чистая поверхность и понятный порядок действий работают куда стабильнее.

Мой чек-лист перед большой печатью

Перед тем как отправить в работу большую деталь из ASA, я быстро пробегаюсь по списку:

• катушка сухая и нормально подаётся;
• стол чистый, лист подобран под материал;
• Z-offset проверен на тестовой полосе;
• сопло 255–260 °C, стол 105–110 °C как стартовая точка;
• первый слой медленный, широкий, с хорошим прижимом;
• брим включён, если база крупная или углы острые;
• обдув минимальный, если мосты не требуют другого;
• рядом с принтером нет сквозняка;
• точные посадки проверены тестовым куском.

Если всё это сделано, шанс получить ровную техничную деталь становится очень приличным. А если хочется ещё сильнее подкрутить качество, посмотри мой материал про баланс скорости и качества — для ASA он особенно в тему.

В сухом остатке у меня такой вывод: ASA для улицы — вещь годная. Он не самый простой в запуске, зато потом радует стойкостью к солнцу, температуре и нормальным внешним видом. Главное — не пытаться печатать его как PLA. Дай материалу жаркий стол, спокойную среду, нормальный первый слой и тест на размеры, и он отплатит вполне взрослыми деталями, которые не стыдно поставить на улицу или на технику.
