Трещины на ABS/ASA: почему лопается по углам и как стабилизировать печать - Блог Папы Карло

Привет. Я как раз из мастерской, и тема знакомая до злости: печатаешь корпус, кронштейн или крышку из ABS/ASA, а потом видишь мерзкую трещину на углу. Обычно это не «случайность», а нормальная физика усадки плюс пара косяков в режиме печати. Ниже покажу, как я это диагностирую, что кручу в слайсере, когда добавляю термокамеру, а когда проще поправить саму модель.

Сразу дам суть. Если ABS или ASA лопается по углам, почти всегда виноваты четыре вещи: холодный воздух вокруг детали, слишком бодрый обдув, слабое спекание слоёв и геометрия с резкими углами, где собирается напряжение. Дальше пройдёмся по симптомам, дам рабочие диапазоны настроек, короткий чек-лист и пару приёмов, которые реально стабилизируют печать больших и высоких деталей.

Содержание:

• Сначала диагноз за минуту
• Почему трещина вылезает именно на углах
• Какие настройки чаще всего ломают ABS/ASA по углам
• Мой рабочий набор настроек для стабильной печати
• Что поправить в модели, если геометрия сама просит трещину
• Чек-лист, когда деталь уже лопнула
• Частые вопросы

Сначала диагноз за минуту

Я обычно не кидаюсь сразу менять десять параметров. Смотрю на характер дефекта. Если угол сначала тянет вверх от стола, а потом по стенке идёт раскол, это классическая связка варпинга и межслойной трещины. Если низ держится нормально, а трещина появляется выше середины детали, значит верхняя часть остывает слишком быстро и слои не успевают нормально привариться друг к другу.

Ещё один момент: не путай трещину на ABS/ASA с обычным швом или разрывом по ретракту. Шов повторяется в одном и том же месте по всей высоте, а трещина выглядит как внезапный раскол, часто с лёгким выгибом стенки наружу. Это важная разница, потому что лечится она не ретрактом, а тепловым режимом и спеканием слоёв.

Почему трещина вылезает именно на углах

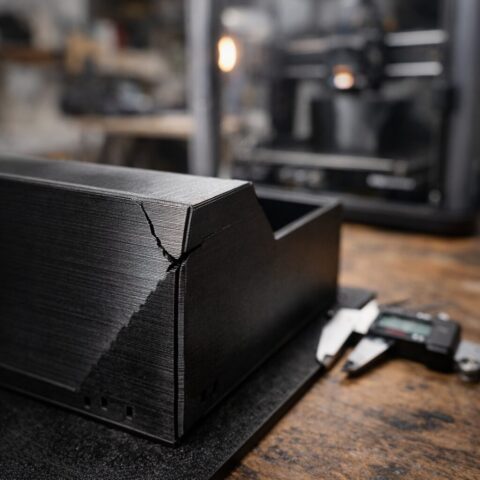

Угол для ABS и ASA — место, где сразу сходятся две беды. Первая — пластик сильно садится при остывании. Вторая — резкая геометрия собирает напряжение в одной точке. Пока модель горячая, всё вроде держится. Но нижняя часть уже остыла, верхние слои только что вышли из сопла, и на стыке температур начинается перетягивание каната. В итоге наружный угол работает как концентратор напряжения и в какой-то момент просто сдаётся.

На кубиках и коробках это видно особенно хорошо. Чем длиннее ровная стенка и чем острее угол, тем легче деталь тянет саму себя. Поэтому большие корпуса, кожухи, электро-боксы и всякие прямоугольные крышки трескаются заметно чаще, чем округлые детали. Если у тебя ASA трещины по углам даёт даже при нормальном первом слое, почти всегда виноват не только стол, а вся тепловая картина внутри принтера.

Я в мастерской люблю простое правило: острый угол + высокий перепад температуры = будущая трещина. Поэтому спасают не только настройки, но и правка модели: радиус на наружном углу, фаска, утолщение стенки, ребро жёсткости в правильном месте. Иногда один скруглённый угол делает больше, чем плюс 10 градусов к соплу.

Если проблема начинается уже у основания детали, полезно параллельно глянуть мой материал про варпинг и поднимающиеся края. А когда по виду раскол больше похож на слабую спайку стенок, помогает разбор про расслоение по Z.

Какие настройки чаще всего ломают ABS/ASA по углам

Теперь к практике. Вот список того, что чаще всего убивает печать ABS и ASA, даже если профиль на вид «правильный».

1. Слишком холодное сопло. На низкой температуре нить ложится вроде аккуратно, но слой не проваривается как надо. Снаружи всё может выглядеть терпимо, а внутри связь слабая. Потом деталь остывает, тянется и лопается по наружному углу. Если вижу хрупкую стенку, я поднимаю температуру сопла маленькими шагами и смотрю на прочность, а не только на красоту поверхности.

2. Перебор с обдувом. Для ABS/ASA сильный обдув — частый вредитель. Он резко охлаждает свежий слой, а это прямой путь к усадке и расколу. На этих пластиках я обычно держу вентилятор в нуле или на очень низком уровне и включаю его только точечно, если есть сложные мосты или мелкая нависающая геометрия. Кстати, про общую логику вентилятора у меня есть отдельный разбор про настройку обдува под разные пластики.

3. Холодный или гуляющий воздух вокруг принтера. Даже если у тебя стол 100+ и сопло жарит как надо, один поток прохладного воздуха в зону печати может испортить всю картину. Особенно это заметно на высоких деталях: низ живёт в тепле около стола, верх ловит перепад, и по углам идут трещины между слоями. Поэтому ABS/ASA любят закрытый объём и предварительный прогрев камеры.

4. Слишком быстрая печать. Когда гонишь стенки быстро, у слоя меньше времени нормально сцепиться с предыдущим, а колебания температуры становятся резче. Я не говорю, что ABS надо мучить на черепашьей скорости, но наружные стенки и крупные корпуса реально выигрывают от более спокойного режима.

5. Мало периметров и тонкая стенка. На технических деталях я часто вижу одну и ту же историю: человек печатает корпус в две стенки, потом удивляется, почему ABS расслаивается по углам. Тонкая оболочка просто не держит внутреннее напряжение. Пара дополнительных периметров нередко решает вопрос лучше, чем бессмысленный рост заполнения.

6. Чуть плавающая экструзия. Небольшая недоэкструзия на PLA ещё иногда сходит с рук. На ABS/ASA она быстро вылезает в виде щелей, хрупкости и трещин. Если есть сомнения, стоит проверить поток, диаметр прутка, прижим шестерни и стабильность подачи. Тут пригодится и мой текст про температурную башню для ABS, и заметка про стабильную температуру хотэнда.

Мой рабочий набор настроек для стабильной печати

Когда мне надо напечатать корпус или кронштейн из ABS/ASA и не словить сюрприз на углу, я иду не в шаманство, а в базовую стабильность. Вот мой типовой порядок.

• Прогреваю камеру. Ставлю стол на рабочую температуру и даю принтеру постоять, чтобы внутри набралось ровное тепло.
• Сопло держу в верхней части адекватного диапазона для конкретного пластика. Не на максимум из катушки, а там, где слой хорошо спекается и стенка не становится мыльной.
• Стол не жадничаю. Для крупных деталей низкая температура стола почти всегда выходит боком.
• Обдув минимальный. Если геометрия позволяет, вообще отключаю. Если есть мосты и риск поплыть, включаю совсем слегка и только после первых слоёв.
• Скорость наружных стенок снижаю. Внутренности могут идти бодрее, наружка — спокойнее.
• Добавляю brim или защитный экран. Это особенно выручает на коробках и длинных крышках.
• Ставлю 3–5 периметров на функциональных деталях. Для тонкостенного корпуса это часто полезнее, чем гнать infill вверх.

Если нужен ориентир по цифрам, то у большинства ABS/ASA рабочая зона обычно лежит где-то рядом с соплом около 245–265 °C и столом около 100–110 °C, но я всегда пляшу от конкретной катушки и принтера. Универсальной цифры на все случаи нет. Главное — не ловить красивую поверхность ценой хрупкой стенки.

Ещё полезный момент: если у тебя открытый принтер и нормальной камеры нет, иногда выручает высокий skirt или draft shield вокруг модели. Он не делает чудес, но заметно сглаживает перепады вокруг детали. Для ASA это особенно актуально, когда печатаешь крупную прямоугольную вещь и видишь, что углы уже начинают нервничать.

На длинных заказах я ещё слежу, чтобы катушка шла легко и экструдер не поджирал пруток. Когда подача пульсирует, трещины на ABS при печати только веселее вылезают. Если знакомая история, вот статья про пульсирующую экструзию.

Что поправить в модели, если геометрия сама просит трещину

Вот тут народ часто недооценивает CAD. А зря. Иногда ты хоть упляшись с температурами, а деталь всё равно просит раскол, потому что сама форма злой капкан для усадки.

Скругляй наружные углы. Даже маленький радиус уже размазывает напряжение по большей зоне. Для коробок, кожухов и рам это одно из самых недооценённых решений.

Не оставляй длинные тонкие стенки голыми. Если корпус высокий и плоский, лучше дать ему ребро, отбортовку или локальное утолщение. Деталь сразу становится спокойнее.

Не делай резкий переход от толстой зоны к тонкой. ABS/ASA не любят, когда одна часть держит тепло, а соседняя уже ледяная. Плавный переход по толщине печатается заметно спокойнее.

Думай об ориентации. Иногда поворот модели на столе уже меняет всю игру: углы оказываются ближе к центру нагретой зоны, стенки меньше ловят поток воздуха, а силовая нагрузка идёт не в самый слабый слой.

Не путай прочность со сплошным infill. Для коробчатых деталей куда полезнее нормально собрать оболочку: больше периметров, разумная ширина линии, адекватная толщина стенки. Плотное заполнение иногда даже добавляет внутренних напряжений и не даёт того выигрыша, которого ждут.

Если печатаешь уличную деталь и выбираешь между двумя похожими пластиками, советую ещё заглянуть в материал про ASA для наружных деталей. По печати он тоже любит стабильное тепло, но по эксплуатации обычно приятнее.

Чек-лист, когда деталь уже лопнула

Если у тебя уже есть бракованный отпечаток, не надо гадать на кофейной гуще. Я бы шёл так:

1. Проверь, не подрывает ли сначала угол от стола. Если да — лечи адгезию и варпинг, а не только межслойку.

2. Уменьши или отключи обдув для ABS/ASA.

3. Подними температуру сопла на 5 °C и сделай короткий повторный тест.

4. Замедли наружные стенки и высокие участки модели.

5. Добавь 1–2 периметра и при необходимости немного подними flow после проверки экструзии.

6. Прогрей камеру заранее и убери гуляющий воздух рядом с принтером.

7. Если трещина стабильно сидит в одном углу — скругли его в модели или добавь локальное усиление.

Обычно я меняю только один-два параметра за итерацию. Иначе потом сам не поймёшь, что именно спасло печать. Для повторяющихся заказов очень выручает журнал параметров: пластик, партия, температура, обдув, высота модели, наличие камеры. Через пару серий брака это экономит кучу времени и нервов.

Частые вопросы

Почему ABS лопается по углам чаще, чем PLA?
Потому что у него заметнее усадка и выше требования к стабильному теплу вокруг детали. PLA терпимее к открытому принтеру и перепадам.

ASA трескается так же, как ABS?
По механике печати очень похоже. ASA нередко ведёт себя чуть приличнее по внешнему виду, но к сквознякам, остыванию и острым углам он тоже чувствителен.

Стоит ли сушить ABS/ASA, если пошли трещины?
Да, лишним не будет. Влага не всегда главная причина раскола по углам, но сырая катушка легко ухудшает качество стенки и спайку слоёв.

Можно ли печатать ABS/ASA на открытом принтере?
Можно, но на крупных корпусах, высоких стенках и коробчатой геометрии шанс словить трещины и подъём углов заметно выше. Чем стабильнее тёплый объём, тем спокойнее печать.

Что важнее для прочности: больше infill или больше стенок?
Для большинства корпусов и кронштейнов я сначала увеличиваю число периметров и толщину оболочки. Это чаще даёт реальный выигрыш по прочности и помогает пережить усадку.

Если подвести итог по-человечески, трещины на ABS/ASA — это почти всегда не один косяк, а цепочка: деталь тянет углы, слой охлаждается рывками, стенка тонкая, а геометрия собирает напряжение в самом неприятном месте. Лечится это тоже цепочкой: тёплая стабильная среда, умеренная скорость, минимум лишнего обдува, нормальная спайка слоёв и вменяемая форма модели. Когда всё это собирается вместе, ABS и ASA печатаются крепко, предсказуемо и не выносят мозг у принтера.
