Искривление крупных деталей: как уменьшить деформации на ABS/ASA и больших плоскостях в 2026 - Блог Папы Карло

Привет. Если у тебя на ABS или ASA поднимает углы, тянет длинную плоскость дугой или вся деталь после пары сантиметров начинает жить своей жизнью, то лечится это не одной галкой в слайсере. Тут работает связка: тёплая и стабильная камера, цепкий первый слой, спокойное охлаждение, адекватная геометрия модели и настройки, которые не накачивают в пластик лишнее внутреннее напряжение. Ниже дам мой рабочий порядок из мастерской: что проверить в принтере, что подкрутить в профиле и когда уже выгоднее переделать саму деталь, чем героически дожимать неудачную форму.

Сразу по делу: для больших плоских деталей из ABS/ASA чаще всего помогают прогрев камеры перед стартом, стол 100–110 °C, сопло по профилю материала, отключённый или очень слабый обдув на первых слоях, широкий brim, скругление острых углов, умеренное заполнение и перенос модели ближе к центру стола. А если плоскость совсем здоровая, то ещё и разрез детали на части с ребрами жёсткости вместо монолитной «лыжи».

Что будет дальше: разберём физику коробления, пройдёмся по настройкам принтера и слайсера, посмотрим на ошибки в конструкции детали и в конце оставлю короткий чек-лист, который сам гоняю перед длинной печатью.

Содержание

• Что реально спасает большую деталь от коробления
• Почему крупные детали на ABS/ASA ведёт сильнее всего
• Что я настраиваю в принтере перед стартом
• Какие настройки в слайсере снижают деформации
• Что менять в самой модели, если плоскость бананит
• Типовые ошибки, из-за которых углы всё равно лезут вверх
• Быстрый чек-лист перед печатью

Что реально спасает большую деталь от коробления

Я бы не мудрил и шёл в таком порядке. Сначала делаю нормальный первый слой: чистый стол, правильный Z-offset, медленный старт и ширина линии первого слоя с хорошим прижимом. Если у тебя тут бардак, дальше можно хоть шаманский круг рисовать вокруг принтера — толку не будет. Кстати, если есть сомнения по зазору и липкости старта, полезно отдельно освежить в голове материал про первый слой и адгезию к столу и потом быстро проверить Z-offset.

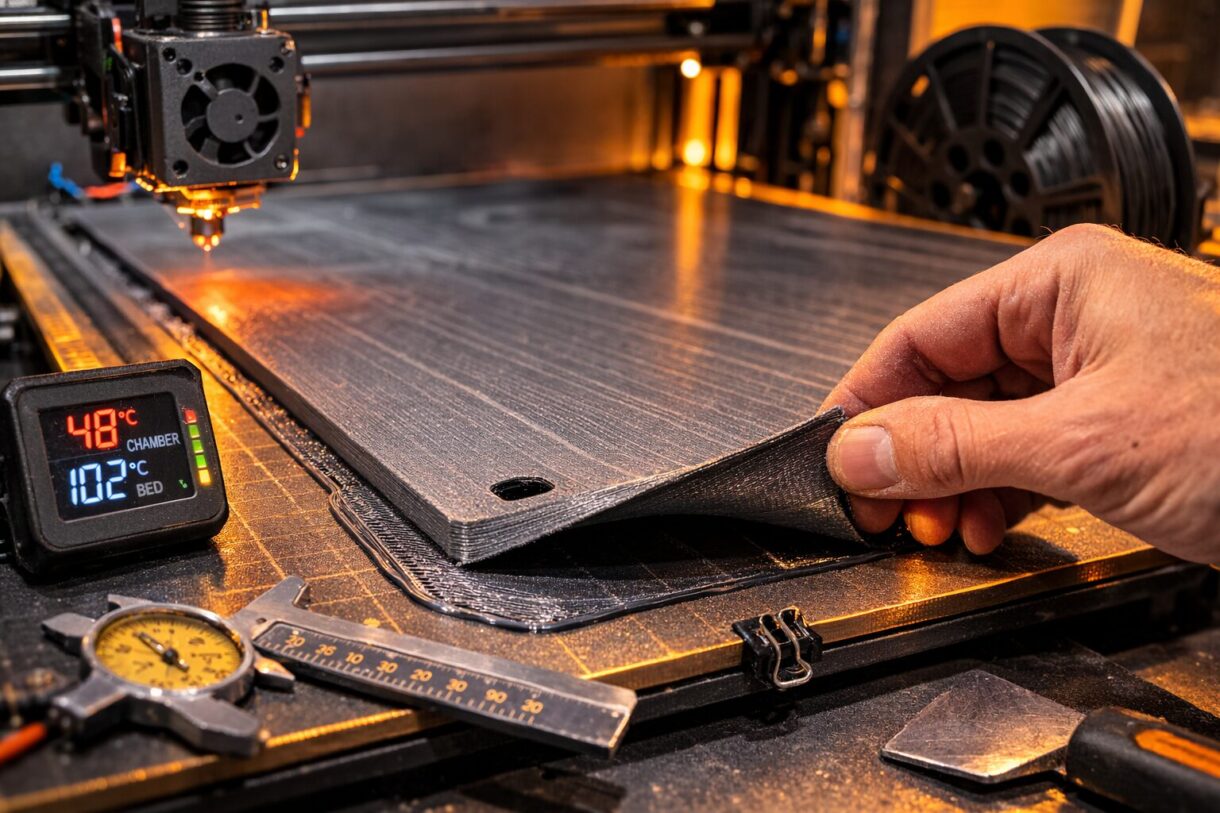

Дальше прогреваю камеру. Для ABS/ASA крупная плоскость почти всегда любит, когда принтер не стартует «с холодного гаража». Я обычно заранее включаю стол, держу дверцы закрытыми и даю внутреннему объёму прогреться. Смысл простой: чем меньше перепад между нижними и верхними слоями, тем слабее усадка тянет углы вверх.

Третья штука — увеличить пятно контакта. Brim, «ушки» по углам, иногда чуть более широкое основание на первых слоях реально спасают. Особенно если деталь длинная, прямоугольная и с острыми углами. Острый угол отрывается первым, и потом уже вся плоскость начинает работать как длинный рычаг.

Четвёртая — не делать деталь слишком «злой» изнутри. Когда ставят много периметров, плотное заполнение и ещё жарят быстрым профилем, внутри набирается приличное напряжение. На маленькой штуке это терпимо, а на корпусе, панели или длинной крышке пластик начинает бороться с самим собой.

Почему крупные детали на ABS/ASA ведёт сильнее всего

Тут физика довольно приземлённая. ABS и ASA при остывании заметно сжимаются. Пока нижние слои сидят на горячем столе, верх уже живёт в другой температуре. Получается градиент: низ ещё тёплый и мягкий, верх остывает и тянет всю деталь. На маленькой клипсе ты этого почти не замечаешь, а на большой плоской панели каждая лишняя десятка миллиметров начинает работать против тебя.

Плюс у крупной плоскости есть длинное плечо. Стоит одному углу чуть приподняться, и дальше момент отрыва усиливается. Поэтому большая плоская деталь из ABS/ASA — это не просто «та же модель, только побольше». Это уже отдельный режим войны с усадкой. Особенно если печать идёт почти на всю площадь стола, а по краям камеры температура гуляет сильнее, чем в центре.

Ещё один подлый момент — острые углы и резкие переходы толщины. Когда у детали прямоугольная юбка, а рядом толстый босс, стойка или массивный фланец, остывают они неравномерно. В одном месте пластик уже стянулся, в другом ещё держится мягким. Отсюда и «винт», и волна, и перекос плоскости.

Вот почему на больших ABS/ASA я люблю задавать себе не вопрос «какая температура стола лучше», а вопрос «где именно в детали рождается напряжение». Иногда ответ вообще не в принтере, а в CAD: слишком длинная монолитная полка, острые углы, сплошная подошва, чересчур толстые стенки у основания.

Что я настраиваю в принтере перед стартом

Первое — стол. Он должен быть чистым и повторяемым. Пальцами полапал, жиром блеснул, потом удивляешься, почему именно правый передний угол отъехал. Я не ленюсь промыть поверхность, потом проверить, как ложится тест первого слоя. Если принтер капризный, лучше потратить десять минут на калибровку, чем потом восемь часов смотреть на загнутую лодку.

Второе — температура. Для ABS я обычно стартую от профиля производителя и не прыгаю наугад. Для ASA тоже. Если профиль ещё не проверен, сначала печатаю температурную башню, а уже потом лезу в большие детали. На корпусах и широких крышках ошибка в 5–10 градусов легко превращается в отрыв угла или в трещину по стенке.

Третье — камера. Закрытый корпус для ABS/ASA на больших плоскостях — это уже почти не тюнинг, а нормальная база. Не обязательно гнать космическую жару, но стабильное тёплое пространство вокруг модели сильно снижает коробление. Главное — никакого сквозняка от окна, двери и кондиционера. Даже если стол жарит как печка, холодный поток по верхним слоям всё портит.

Четвёртое — обдув. На ABS и ASA я не люблю активный вентилятор на старте больших деталей. Если и включать, то потом и очень умеренно, когда геометрия уже просит. По этой теме у меня правило простое: если плоскость и углы важнее мостов, то сначала держим тепло, а потом уже думаем о красоте нависаний. Если хочешь глубже покопаться, отдельно посмотри разбор про настройку охлаждения.

Пятое — сам пластик. Да, ABS и ASA не такие жадные до влаги, как нейлон, но сырая катушка всё равно может испортить жизнь: нестабильная экструзия, пузырьки, рыхлый первый слой. А слабый первый слой на большой плоскости — это уже приглашение к отрыву углов. Так что если катушка долго лежала открытой, я её сначала сушу. Есть полезный материал, как понять, что пластик сырой, чтобы не гадать по звуку сопла.

Какие настройки в слайсере снижают деформации

Вот тут часто и кроется половина победы. Для больших плоскостей я почти всегда добавляю brim, причём не символический. Если деталь длинная и плоская, 3 мм — это для самоуспокоения. Гораздо полезнее дать нормальную кайму, а на самых вредных углах добавить отдельные «ушки». Снимать их потом минуту, зато модель не улетит ночью в брак.

Скорость первого слоя держу спокойной. Сопло должно не просто положить нитку, а реально продавить её в фактуру стола. Высоту первого слоя и ширину линии беру не экстремальные, а рабочие: чтобы было сцепление, но не каша. Если слой чересчур задавлен, тоже нехорошо — кромку может повести уже на старте.

По заполнению у меня подход простой: не накачивать внутрь детали лишнюю силу, если задача этого не требует. На больших крышках, панелях, коробах и кожухах 10–20% infill часто живёт лучше, чем плотная заливка. То же и с периметрами: лишние стенки добавляют жёсткость, но вместе с ней и внутреннее напряжение. Нужна прочность — лучше подумать рёбрами и локальными усилениями, чем делать всю деталь кирпичом.

Ещё смотрю на расположение шва и на ориентацию модели. Иногда поворот детали на столе уже меняет результат, потому что один край перестаёт стоять у более холодной зоны. А если деталь прям совсем «лыжа» на весь стол, я серьёзно рассматриваю разворот, разрез на части или печать через опоры в точках, где потом проще обработать следы, чем бороться с постоянным warping.

Если работаешь именно с ASA для наружки, советую ещё отдельно заглянуть в материал про ASA для уличных деталей. Там важен не только сам факт меньшей усадки по сравнению с ABS у части составов, но и то, как материал ведёт себя на длинной дистанции под солнцем и нагревом.

Что менять в самой модели, если плоскость бананит

Вот это самый недооценённый раздел. Народ любит до бесконечности шаманить стол, клей и температуру, хотя проблема сидит в самой детали. Если у тебя длинная сплошная подошва толщиной 3–4 мм, она и будет тянуться дугой. А вот та же геометрия с лёгкими рёбрами, окнами разгрузки, радиусами по углам и локальными утолщениями печатается сильно спокойнее.

Мой любимый приём — убрать монолит там, где он не несёт пользы. Вместо сплошной плиты сделать рамку с рёбрами. Вместо резкого перехода от тонкой юбки к толстой стойке — плавный набор толщины. Вместо острых углов — радиусы. На функциональных корпусах это даёт не только меньше деформации, но и более предсказуемый размер после остывания.

Ещё один рабочий ход — разрез детали. Да, иногда хочется напечатать всё одним куском, потому что «так красивее». Но если принтер системно коробит большую плоскость, а изделие потом всё равно собирается на винтах, защёлках или клею, я лучше разобью модель на две-три части и соберу ровно. И это часто быстрее, чем пять проваленных попыток подряд. Если потом придётся соединять элементы, пригодится статья про угловые трещины на ABS/ASA — там логика стабилизации материала очень близкая.

Типовые ошибки, из-за которых углы всё равно лезут вверх

Первая ошибка — ставить большую плоскость почти вплотную к краю стола. По центру температура обычно стабильнее, а по краям чаще гуляет. Вроде мелочь, а на длинной крышке разница видна.

Вторая — верить, что больше температура всегда лучше. Перегретый низ может поплыть, а слишком горячее сопло даст мягкую геометрию и лишнюю усадку позже. Надо не угадывать по настроению, а идти от профиля и тестов.

Третья — печатать быстрым «боевым» профилем то, что надо было печатать спокойным техническим. Большая функциональная деталь не обязана выходить за рекордное время. Лучше на полчаса дольше, зато ровная.

Четвёртая — пытаться победить коробление только клеем. Адгезив помогает, спору нет. Но если камера холодная, обдув лупит по стенкам, а модель сама по себе провоцирует усадку, один клей тут не вытащит. Он просто отложит момент, когда деталь начнёт выгибать стол вместе с brim.

Пятая — игнорировать трещины и расслоение по высоте. Если деталь уже пошла лопаться по слоям, это не отдельная беда, а родня той же проблемы с охлаждением и внутренним напряжением. Тут полезно держать рядом и заметку про трещины по углам, чтобы картинка сложилась целиком.

Быстрый чек-лист перед печатью

• Стол чистый, без жира и старых соплей пластика.
• Первый слой проверен: линия ровная, не круглая колбаса и не размазанная лепёшка.
• Камера прогрета, дверцы закрыты, сквозняка рядом нет.
• Обдув умеренный или выключен на первых слоях.
• Brim нормальный, а на вредных углах стоят «ушки».
• Деталь стоит ближе к центру, а не висит по краям стола.
• Заполнение не избыточное, периметры адекватные задаче.
• В модели нет лишнего монолита: радиусы, окна разгрузки, рёбра продуманы.
• Катушка сухая, профиль материала уже проверен на тестах.

Вывод

Если совсем по-мастерски и по-честному, то коробление больших деталей на ABS/ASA побеждается не одним «супернастройками», а дисциплиной. Прогрел камеру, проверил первый слой, убрал сквозняк, не перегрузил модель монолитом, дал детали нормальную опору на стол — и уже стало сильно легче. А когда совсем упираешься в геометрию, не стесняйся резать модель и усиливать её рёбрами. Физику усадки не отменить, но подружиться с ней вполне реально.

Я у себя в мастерской к большим плоскостям отношусь просто: чем шире подошва и чем горячее пластик, тем меньше надежд на авось. Спокойный старт, тёплая камера и умная конструкция детали почти всегда выигрывают у попыток «додавить настройками». И вот тогда ABS/ASA перестают пугать, а начинают нормально работать на корпусах, крышках, панелях и других взрослых штуках.
