PETG нередко срастается с поддержками слишком охотно: низ детали получается крепким, но отрыв выходит нервным, а поверхность — рваной. Рабочий путь обычно такой: чуть увеличить Z-зазор, не делать интерфейс слишком плотным, не перегревать пластик и держать катушку сухой. Ниже — стартовые диапазоны, порядок калибровки и признаки, по которым быстро видно, куда крутить профиль.
Содержание:
- Почему support у PETG липнет сильнее, чем хотелось бы
- С чего начать: рабочий стартовый профиль
- Какие настройки support влияют на отрыв сильнее всего
- Какие настройки самой печати PETG портят снятие support
- Порядок калибровки: что менять и в какой очереди
- Где чаще всего ошибаются на практике
- Что делать, если support уже снят, а низ детали пострадал
- Короткий чек-лист
Почему support у PETG липнет сильнее, чем хотелось бы
У PETG свой характер: он вязкий, тянучий и любит держаться не только за стол, но и за всё, что рядом с ним проходит. Поэтому на поддержках он часто ведёт себя хуже PLA. Там, где PLA ещё может лечь аккуратным мостиком над интерфейсом, PETG охотнее провисает, подтекает и местами подваривается к верхнему слою support.
На практике проблема почти всегда складывается из нескольких факторов сразу. Слишком маленький зазор по Z, слишком плотный интерфейс, лишняя температура, влажная катушка, слабый обдув в зоне нависания — и вместо чистого отрыва получаем сварку. Именно поэтому не стоит лечить такую печать одним ползунком.
Если нужна база по самому материалу, сначала загляните в разбор особенностей PETG. А если у вас и без support уже лезут нити, пузыри и нестабильная поверхность, полезно свериться с базовыми настройками печати PETG, потому что кривой общий профиль потом маскируется под «плохие поддержки».
С чего начать: рабочий стартовый профиль
Если нужен не идеальный совет, а старт, с которого обычно уже можно жить, я бы начал так. Для стандартного PETG под сопло 0,4 мм и слой 0,2 мм беру температуру сопла в районе 235–245 °C, стол 75–85 °C, обдув после первых слоёв примерно 20–40%, скорость интерфейса support 15–25 мм/с, обычных support-линий 35–55 мм/с. Для direct drive ретракт чаще всего оказывается где-то в районе 0,4–1,2 мм, для Bowden — заметно больше, но его всё равно лучше добивать отдельной калибровкой.
По support-настройкам как стартовый профиль обычно работает такой набор:
- Top contact Z distance: 0,12–0,20 мм при слое 0,20 мм;
- Bottom contact Z distance: 0,20–0,28 мм, если support начинается на модели;
- XY distance: 0,35–0,50 мм;
- interface layers: 2–3;
- interface density: средняя, без попытки делать почти сплошную плиту;
- support pattern: rectilinear или tree/organic, если геометрия позволяет;
- support on build plate only: включать везде, где это не ломает нависание.
Для тонких декоративных деталей я чаще иду в чуть больший зазор и более спокойный интерфейс. Для функциональных деталей, где низ должен держать размер, наоборот, иногда уменьшаю зазор, но только после того, как убеждаюсь, что PETG сухой и температура не завышена.
Какие настройки support влияют на отрыв сильнее всего
1. Z-зазор над support. Это первый ползунок, который я трогаю, если support у PETG буквально сваривается с моделью. Маленький зазор даёт более ровный низ, но отрыв становится жёстче. Большой зазор снимается легче, зато underside может стать волнистым. Для слоя 0,2 мм разумно начинать не с нуля, а с диапазона около 0,12–0,20 мм.
2. Плотность и число interface-слоёв. Новички часто думают: чем плотнее интерфейс, тем красивее низ. С PETG это не всегда так. Слишком плотный интерфейс может превратиться в горячую площадку, к которой PETG отлично липнет. Я предпочитаю сначала держать 2–3 interface-слоя и умеренную плотность, а потом уже поджимать вниз только если низ реально проваливается.
3. XY distance. Когда support оставляет шрамы на боковых стенках или прирастает к краям карманов и вырезов, причина бывает не в Z, а в боковом зазоре. Небольшое увеличение XY distance часто даёт заметно более чистый отрыв, особенно на вязком PETG и на деталях со сложным контуром.
4. Тип support. Для PETG далеко не всегда нужен тяжёлый grid. Если модель позволяет, tree или organic support часто снимаются легче, потому что касаются детали меньше и не образуют лишнюю жёсткую массу под всей зоной нависания. А если поддержка нужна только в конкретных местах, удобнее красить её вручную. Для этого как раз пригодится материал про ручную расстановку support в PrusaSlicer.
5. Support only on build plate. Как только support начинает расти с поверхности самой модели, риск подваривания снизу возрастает. Если можно увести опоры на стол, я почти всегда это делаю.
6. Альтернативный материал для интерфейса. Когда underside должен выйти максимально чистым, а PETG-на-PETG стабильно прилипает, многоматериальная печать иногда реально выручает. В таких сценариях PETG часто печатают с интерфейсом из PLA или специализированного support-материала. Это уже не стартовый режим, но для сложной геометрии приоритет на чистое отделение бывает гораздо выше, чем на экономию времени.
Если работаете в Cura, отдельно посмотрите на tree-support профиль и не забывайте про X/Y distance и interface density. По этой теме у нас уже есть отдельный материал про Tree Supports в Cura. В OrcaSlicer, Bambu Studio и PrusaSlicer логика та же, просто названия параметров немного гуляют.
Какие настройки самой печати PETG портят снятие support
Вот здесь многие и теряют время. Человек крутит только support, а виноват общий профиль PETG.
Перегретое сопло. Если температура выше разумного для вашей катушки, PETG становится слишком текучим, сильнее мажется по интерфейсу и охотнее слипается в зонах нависания. Симптом простой: support будто бы не просто держит модель, а местами вплавляется в неё. В такой ситуации я сначала опускаю сопло на 5 °C. Удобнее всего это ловить через температурную башню.
Сырой пластик. Влажный PETG сильнее плюётся, тянет нити и оставляет грязный переход над интерфейсом. Из-за этого support кажется «липким», хотя проблема началась ещё до контакта с ним. Если катушка давно лежала открытой, я бы не начинал с тонкой калибровки support, пока не просушил материал.
Слишком слабый или слишком резкий обдув. PETG любит умеренность. Когда обдува мало, нижние поверхности над support дольше остаются мягкими. Когда его слишком много и он подаётся грубо, можно поймать ухудшение спайки слоёв и локальную нестабильность. Рабочий путь — сначала собрать общий профиль охлаждения и только потом добивать поддержку. Для этого можно свериться с материалом про настройку обдува под разные пластики.
Слишком быстрый интерфейс. Если верхние слои support печатаются быстро, линия ложится грубее, а PETG сверху потом не получает достаточно ровной опоры. В итоге низ детали и прилипает, и выглядит плохо. Для support interface скорость почти всегда полезно держать ниже, чем для обычных внутренних ходов.
Непопадание в адгезию к столу. Звучит странно, но шаткие support-башни тоже ухудшают отрыв. Если основание гуляет, верх support печатается уже не там, где slicer рассчитывал. Тогда и underside модели получается грязнее. Если support стартуют с первых слоёв неуверенно, проверьте ещё и первый слой и адгезию.
Порядок калибровки: что менять и в какой очереди
Чтобы не устроить себе хаос из случайных правок, я иду так:
- Сушу PETG, если есть хоть малейшее подозрение на влагу.
- Проверяю рабочую температуру по башне или по уже знакомой катушке.
- Оставляю один тип модели для теста и не меняю геометрию между проходами.
- Сначала кручу только Top contact Z distance с шагом 0,04–0,08 мм.
- Потом правлю interface density или число interface-слоёв.
- Только после этого трогаю XY distance и тип support.
- В конце донастраиваю скорость interface и локальный обдув.
Почему именно так? Потому что Z-зазор даёт самый заметный эффект на усилие отрыва, а плотность интерфейса — на качество underside. Если мешать всё сразу, вы не поймёте, какой параметр реально помог.

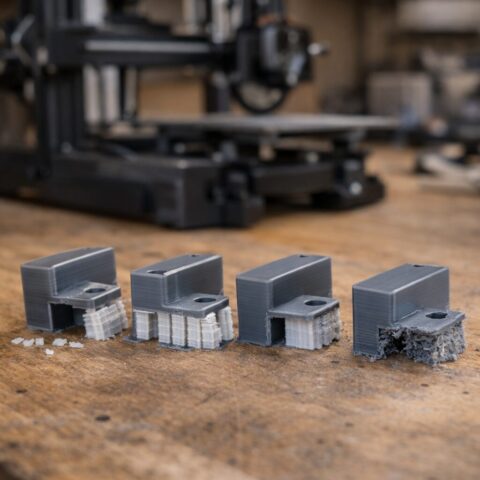

Хороший тест — не огромная модель на десять часов, а маленький образец с нависанием, карманом и парой разной толщины стенок. На таком кусочке быстро видно, где support уже снимается рукой, а где ещё требует кусачек и оставляет белёсые следы от напряжения.
Где чаще всего ошибаются на практике
Ошибка первая: пытаться получить идеальный низ и лёгкий отрыв одновременно. У PETG это часто взаимоисключающие цели. Чем ближе support к модели, тем ровнее underside и тем жёстче снятие. Поэтому важно заранее выбрать приоритет для конкретной детали.
Ошибка вторая: лечить следы от support ножом, когда проблема в профиле. Если после каждой печати приходится долго выцарапывать прилипший интерфейс, это уже не «нормально для PETG». Значит, профиль слишком агрессивный по контакту или пластик печатается грязно.
Ошибка третья: печатать support там, где можно было обойтись поворотом модели. Иногда лучший способ сделать отрыв чище — не крутить параметры, а развернуть деталь так, чтобы критичная поверхность вообще не смотрела в support.
Ошибка четвёртая: забывать про поверхность стола. PETG бывает чересчур липким не только к support, но и к покрытию. Если деталь или support-основание намертво садятся на гладкий PEI, сначала прочитайте, как безопасно снимать PETG с PEI, а уже потом продолжайте эксперименты.
Ошибка пятая: делать support слишком массивными ради подстраховки. Чрезмерно плотные башни и интерфейсы часто не улучшают результат, а только добавляют точек контакта, времени и риска подваривания.
Если хочется шире посмотреть на типовые косяки опор, отдельный материал про проблемы с поддержками в 3D-печати тоже пригодится. Там удобно сверить симптомы, которые не сводятся только к PETG.
Что делать, если support уже снят, а низ детали пострадал
Если поверхность просто шершавенькая, без глубоких вырывов, часто хватает лёгкой механической доводки. Но с PETG тут важно не перегреть место трением. Я обычно работаю мягко, с постепенным повышением зерна, а если нужна аккуратная доводка, ориентируюсь на приёмы из материала про шлифовку PLA и PETG.
Если же после снятия остались выдранные кусочки, белые стресс-следы или геометрия поплыла, шлифовка уже лечит только внешний вид. Здесь главный вывод простой: возвращаемся в slicer и правим профиль, потому что следующая деталь повторит ту же историю.
Короткий чек-лист
- PETG сухой, температура сопла не завышена.
- Top contact Z distance не слишком маленький для вашего слоя.
- Interface не превращён в почти сплошную горячую плиту.
- XY distance не зажат на сложной геометрии.
- Support interface печатается медленнее обычных внутренних ходов.
- Где можно — support растут со стола, а не с поверхности модели.
- Модель ориентирована так, чтобы важные зоны меньше контактировали с опорами.
- Для особо капризных деталей рассмотрен альтернативный материал интерфейса.
Если собрать всё в одну мысль, то чистый отрыв support у PETG почти никогда не делается одной настройкой. Обычно побеждает аккуратная связка из сухого пластика, умеренной температуры, вменяемого Z-зазора и не слишком агрессивного interface. Начните с этого, и уже потом тонко шлифуйте профиль под свою геометрию и свой принтер.
