PETG обычно печатается уверенно, если не пытаться обращаться с ним как с PLA. Для старта я бы ставил сопло 235–245 °C, стол 75–85 °C, первые слои печатал медленнее, обдув держал умеренным, а катушку перед капризной печатью проверял на влажность. Ниже собрал рабочий стартовый профиль, порядок настройки и понятные правки по симптомам: от нитей и капель до липкого первого слоя и комков на сопле.
Содержание:
- С какого профиля PETG начинать
- Почему PETG тянет нити и как это лечить
- Сушка PETG: когда она реально нужна
- Стол и первый слой: как прилипнуть нормально, а не намертво
- Что крутить по симптомам
- Короткий чек-лист старта
С какого профиля PETG начинать
В мастерской я настраиваю PETG не с «идеальной магической цифры», а с безопасного диапазона. У разных брендов и даже у разных партий одна и та же катушка может попросить на 5–10 градусов больше или меньше. Поэтому логика такая: сначала ставим рабочую середину, потом двигаемся маленькими шагами по симптомам.
- Сопло: 235–245 °C для обычного PETG. Для старта чаще всего хватает 240 °C.
- Стол: 75–85 °C. На фактурной PEI-пластине я обычно начинаю с 80 °C.
- Скорость первого слоя: 15–25 мм/с.
- Основная скорость: 40–70 мм/с на обычных принтерах и обычном PETG.
- Обдув: 0–15% на первых 2–3 слоях, дальше 20–40% как базовая зона.
- Ретракт для direct drive: 0,6–1,2 мм со скоростью 25–40 мм/с.
- Ретракт для Bowden: 3–5 мм со скоростью 30–50 мм/с.
Если у тебя быстрый PETG, HF-версия или принтер умеет приличный поток, не надо сразу лететь на скоростях из рекламных карточек. PETG любит, когда сначала проверили подачу и температуру, а уже потом разгоняют профиль. Для общей логики разгона очень полезен мой материал про подбор скорости печати под качество и задачу, а если хочется упереться именно в предел подачи, смотри разбор volumetric flow для PLA и PETG.
Отдельно скажу вещь, на которой часто спотыкаются. PETG не любит крайности. Когда его печатают слишком горячо, он начинает тянуться, мазать швы и оставлять сопли на переездах. Когда уводят температуру слишком низко, вылезают слабая межслойка, матовая поверхность, недолив на углах и ощущение, что пластик «идёт через силу». Поэтому температуру я двигаю шагом 5 °C и только после короткого теста, а не на глаз.
Если нужна точная добивка температуры под конкретную катушку, самая быстрая дорога — температурная башня. А если печатаешь именно в Cura и хочешь покрутить профиль уже по названиям её параметров, у меня есть отдельная статья про настройку PETG в Cura. Эту страницу я держу как базовую именно по материалу, а не по конкретному слайсеру.

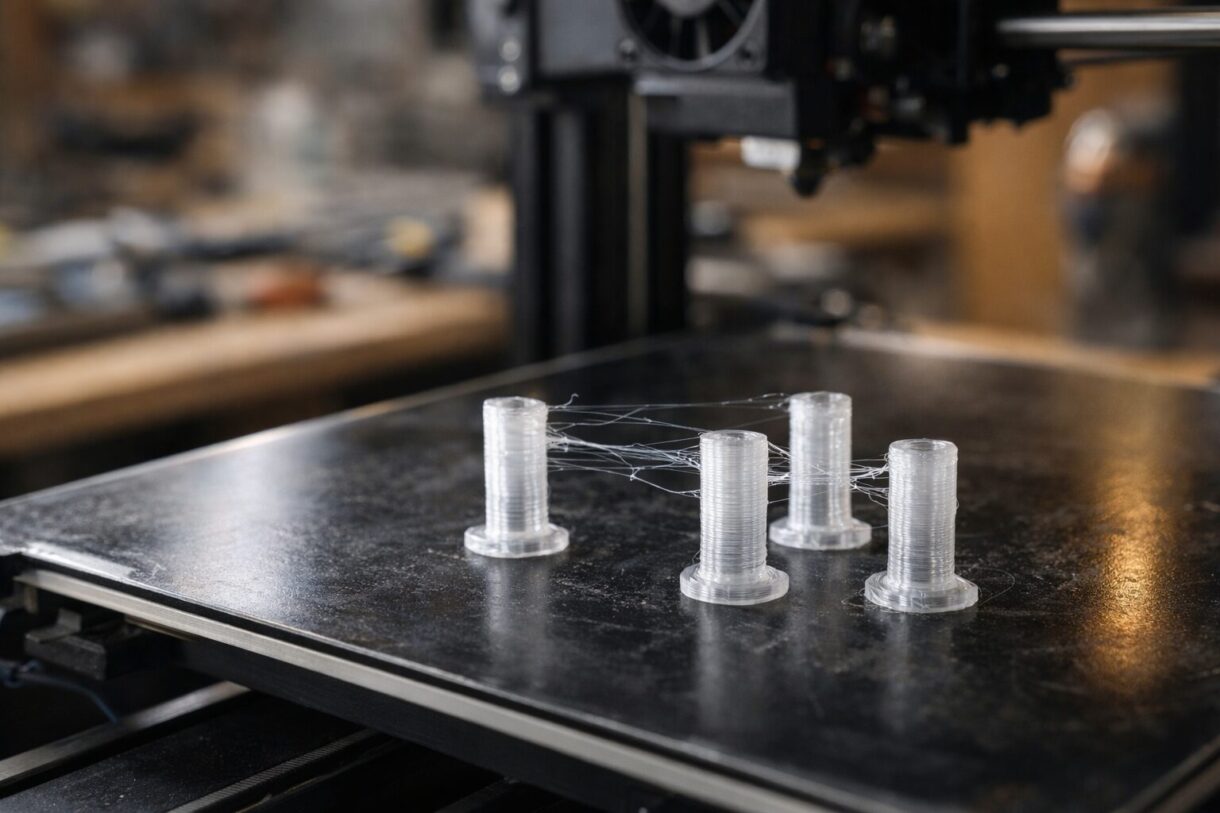

Почему PETG тянет нити и как это лечить
PETG по характеру более липкий и тягучий, чем PLA. Из-за этого он охотно оставляет тонкие волоски между островками, мазки на шве и капли на переходах. Самая частая ошибка — сразу выкручивать ретракт до упора. Иногда он действительно помогает, но если катушка сырая или температура завышена, один ретракт проблему не закроет.
Я обычно иду в таком порядке:
- Проверяю, не сырая ли катушка.
- Опускаю температуру сопла на 5 °C.
- Смотрю, не завышен ли flow.
- Только после этого трогаю ретракт и travel-настройки.
Что чаще всего помогает убрать сопли на PETG:
- снизить температуру сопла на 5–10 °C, если при этом не разваливается межслойка;
- подсушить катушку, если слышны щелчки, шипение или поверхность стала шершавой;
- не переливать материал: иногда проблема не в ретракте, а в лишнем потоке;
- включить wipe/combing/coasting там, где это уместно именно для твоего слайсера;
- не печатать тест на двадцати мелких башнях сразу: лишние переезды сами плодят нити.
На практике PETG очень любит подбрасывать ложную наводку: кажется, что нитей много из-за слабого ретракта, а на деле катушка просто напитала влагу. Я это вижу постоянно. Человек поднимает ретракт, потом ещё поднимает, потом ловит нестабильный старт линии после каждого отката — и получает уже две проблемы вместо одной. Поэтому сначала сушим и только потом донастраиваем откат.
Вторая переоценённая история — обдув на 100% «чтобы быстрее схватывался». Для PETG это нередко путь к слабой межслойке и более ломкой детали. Нормальный базовый диапазон обычно спокойнее. Если хочется разобраться именно с охлаждением, у меня есть отдельный материал про настройку обдува для PLA, PETG и TPU.
Если работаешь в Cura, посмотри ещё разбор про ретракт и статью про coasting, wipe и combing. Там логика уже тоньше: когда реально помогает coasting, когда лучше прятать переезды, а когда сопли появляются не из-за маршрута, а из-за самого состояния пластика.
Мой рабочий алгоритм против нитей выглядит так: сушу катушку, ставлю 240 °C и 80 °C на столе, печатаю небольшой stringing-тест, потом двигаю температуру вниз до 235 °C, а ретракт меняю в узком коридоре. Если после сушки и снижения температуры нити почти ушли, дальше шлифую уже travel и wipe. Если не ушли вообще, значит надо проверить поток, состояние сопла и фактическую влажность пластика.
Сушка PETG: когда она реально нужна
PETG влагу сосёт не так истерично, как нейлон, но заметно охотнее, чем многие новички ожидают. И вот тут как раз начинается классика: катушка с виду нормальная, печать идёт, а поверхность у детали слегка шершавая, на сопле собирается липкий налёт, между элементами висят волоски, а на длинных стенках иногда появляются мелкие пузыри и случайные точки. Очень часто это не «плохой PETG», а просто сырой PETG.
Признаки, что катушку лучше подсушить:
- появились щелчки и лёгкое потрескивание в сопле;
- нить на переездах стала заметно длиннее обычного;
- поверхность шершавит, хотя температура и поток вроде в норме;
- из сопла иногда выходят мелкие пузырьки или паровой «чих»;
- катушка долго лежала открытой, особенно в сыром помещении.
Для обычного PETG я бы начинал сушку в районе 55–65 °C на 4–6 часов. Если катушка уже явно сырая, время увеличиваю. Для быстрых и капризных PETG-версий сушку лучше не откладывать вообще: сначала нормализуем материал, потом оцениваем профиль. И важный момент, о котором часто молчат: бессмысленно хорошо высушить катушку и потом положить её обратно на открытый стеллаж на неделю. PETG любит, когда его хранят в пакете с осушителем или в сухом боксе.
Ещё одна практическая штука. Если после сушки стало лучше, но нити не ушли до конца, не делай вывод, что сушка «не сработала». Она могла убрать только половину проблемы, а вторая половина сидит в температуре, потоке или слишком агрессивной схеме переездов. Я как раз за это и люблю PETG: он отлично показывает, где настройка была на грани даже до того, как катушка набрала влагу.
Стол и первый слой: как прилипнуть нормально, а не намертво
С PETG важен не только вопрос «как приклеить», но и вопрос «как потом снять». Материал цепкий, и на гладких поверхностях иногда схватывается так бодро, что можно испортить покрытие. Поэтому тут задача двойная: добиться стабильного первого слоя и не устроить сварку детали со столом.
Мой стартовый подход такой:
- стол 80 °C как базовая точка;
- первый слой медленный, 15–25 мм/с;
- Z-offset не слишком низкий: PETG часто любит зазор чуть деликатнее, чем PLA;
- первые слои почти без обдува;
- поверхность чистая, но подобранная под PETG, а не «что было под рукой».
Если первый слой слишком расплющен, PETG начинает собираться на сопле, мазать линию и оставлять на старте комочки. Это очень частая история. Люди видят ком на носике и думают, что надо срочно греть сопло сильнее или добавлять поток. А проблема бывает в том, что сопло просто давит пластик в стол сильнее, чем надо. Поэтому, если давно не проверял посадку первого слоя, очень советую пройтись по калибровке Z-offset.
Если PETG не липнет, сначала смотри на механику первого слоя: чистоту поверхности, зазор, температуру стола и скорость. Только потом трогай экзотику. Для этого у меня есть отдельный разбор, почему печать не прилипает к столу. А если у тебя обратная крайность и деталь буквально врастает в PEI, держи под рукой статью о том, что делать, когда PETG слишком сильно прилипает к PEI.
Из практики скажу так: я бы лучше потратил лишние десять минут на аккуратный первый слой, чем потом часами ловил причину соплей, кривого шва и налипания на сопло. У PETG очень много проблем стартуют именно с неверной посадки на столе.
Что крутить по симптомам
Когда PETG ведёт себя плохо, удобнее идти не по всем настройкам подряд, а по симптомам. Ниже — короткая карта, которой я сам пользуюсь как памяткой.
| Симптом | Что проверить первым | Что менять |
|---|---|---|
| Нити между элементами | Влажность катушки, температура, flow | Сушка, минус 5 °C, умеренный ретракт, travel и wipe |
| Капли и блобы на шве | Перегрев, завышенный поток, давление в сопле | Чуть ниже температура, проверка flow, coasting/wipe по месту |
| Комок на сопле в начале печати | Слишком низкий Z-offset, грязное сопло, первый слой | Чуть поднять сопло, очистить носик, снизить прижим первого слоя |
| Плохая межслойка | Слишком низкая температура, слишком сильный обдув | Плюс 5 °C, уменьшить обдув, не разгонять скорость раньше времени |
| Слабая адгезия к столу | Поверхность, стол, первый слой, скорость | Почистить стол, поднять стол на 5 °C, замедлить первый слой |
| Деталь прилипает слишком сильно | Тип поверхности и температура стола | Дождаться полного остывания, снизить стол, использовать разделительный слой |
Вот где типовой совет часто не срабатывает. Например, «убавь температуру, и сопли уйдут». Иногда да. Но если у тебя сырая катушка и стол слишком горячий, ты просто получишь всё те же нити плюс более слабую межслойку. Или другой любимый совет: «накидай ретракт». На Bowden это ещё иногда прощается, а на direct drive слишком резкий откат легко превращает старт линии в нервный и рваный. Поэтому я и советую крутить PETG по цепочке, а не по одному популярному параметру.
Короткий чек-лист старта
Если нужен совсем практичный сценарий, я бы запускал новую катушку PETG так:
- Высушил катушку, если она лежала открытой или уже тянет волосы.
- Поставил 240 °C на сопло и 80 °C на стол как старт.
- Сделал первый слой медленно, 15–25 мм/с.
- Оставил обдув минимальным на старте и умеренным дальше.
- Проверил, чтобы первый слой не был чрезмерно расплющен.
- Напечатал маленький тест на нити и шов.
- Двигал температуру по 5 °C, а ретракт — маленькими шагами.
Если хочется запомнить одну мысль, то она такая: у PETG большая часть «соплей» рождается не из одного плохого параметра, а из связки перегрева, влаги и неправильного первого слоя. Когда эту тройку приводишь в порядок, материал становится вполне рабочим и предсказуемым. Не идеальным, не стерильным, но очень благодарным для функциональных деталей, корпусов и повседневной печати.
Я бы не пытался выжать из PETG глянец и чистоту PLA любой ценой. Его сила в другом: прочная межслойка, хорошая живучесть детали, нормальная термостойкость для бытовых задач и спокойная печать без тяжёлой усадки. А если стартовать с внятного профиля и править настройки по симптомам, а не по форумным ритуалам, результат обычно приходит быстро.
