Привет. Я в своей мастерской с Tree Supports давно на «ты», и вот что скажу сразу: если опоры в Cura отрываются вместе с куском поверхности, значит у тебя обычно пережат контакт опоры с моделью, а не сама идея древовидных опор кривая. В девяти случаях из десяти лечится это не заменой слайсера, а парой точных правок в Support Z Distance, Support Interface, X/Y Distance и в том, откуда вообще растут эти «ветки».

Ниже я дам свой рабочий подход: с каких значений стартовать, что менять для PLA и PETG, когда интерфейс опор лучше ослабить, а когда вообще отключить, и как потом снимать опоры так, чтобы не пришлось спасать поверхность ножом и шкуркой. Плюс оставлю короткий чек-лист перед слайсом и несколько внутренних материалов, если захочешь докрутить нависания, обдув и постобработку.

Содержание

• Почему Tree Supports начинают рвать поверхность
• Мой стартовый пресет в Cura, с которого я начинаю
• Что менять для PLA, PETG и мелкой деталировки
• Как снимать опоры, чтобы не выдрать кусок модели
• Типичные ошибки, из-за которых дерево превращается в капкан
• Чек-лист перед отправкой в печать
• Что я ставлю в итоге для чистого съёма

Почему Tree Supports начинают рвать поверхность

Самая частая история простая: Cura строит красивое дерево, печать доходит до нависаний, всё держится, а потом при снятии опоры на модели остаётся белёсый след, яма или кусок «кожи». Тут почти всегда виноваты не сами ветки, а сочетание трёх вещей.

• Слишком маленький верхний зазор по Z. Когда Support Top Distance почти прижат к модели, верхний слой ложится на интерфейс чересчур плотно и начинает цепляться как родной.

• Слишком плотная support interface. Да, низ модели получается аккуратнее, но если интерфейсная «крыша» слишком плотная, отрыв идёт уже не по зазору, а по поверхности детали.

• Опора упирается не только снизу, но и в бок. Маленький X/Y Distance делает контактные зоны шире, и потом ветка при съёме тянет за собой грань или ребро.

Ещё один подлый момент — настройка Placement или Rest Preference. Когда это возможно, я стараюсь, чтобы дерево росло со стола, а не опиралось на саму модель. Чем меньше промежуточных касаний по корпусу детали, тем легче потом снять всё одним-двумя крупными кусками.

Если ты только разбираешься, когда нависание вообще требует помощи, отдельно загляни в материал про печать нависаний в Cura. Там логика опор становится понятнее, и потом Tree Supports настраиваются уже с холодной головой, а не методом «тыкну всё подряд».

Мой стартовый пресет в Cura, с которого я начинаю

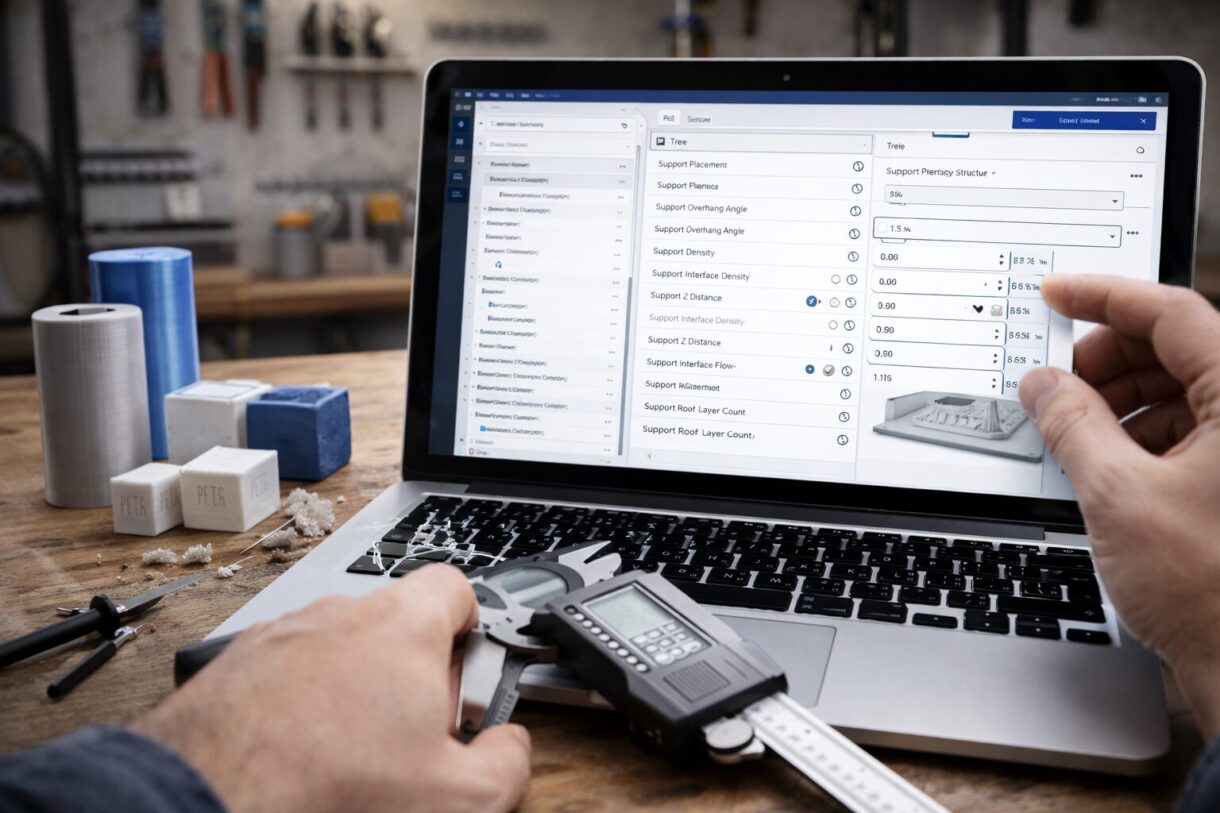

Я не люблю крутить двадцать ползунков сразу. Сначала ставлю базу, печатаю маленький тест с одним нависанием, а потом двигаю только то, что реально влияет на съём. Для обычной FDM-печати с соплом 0,4 мм у меня старт такой:

Вот этот набор уже даёт нормальную базу. Дальше я смотрю на конкретную модель. Если снизу нужен прямо приличный вид, держу интерфейс включённым. Если печатаю декоративку и нижняя грань спрятана, иногда легче жить с чуть менее красивым низом, чем потом лечить выдранную поверхность. Тогда я либо уменьшаю плотность интерфейса, либо пробую печать вообще без него.

Отдельно советую прочитать материал про ручную расстановку дополнительных поддержек в Cura. Часто проблема вообще не в том, что деревья плохие, а в том, что автогенерация ставит их не там, где деталь реально просит подпорку.

Какие настройки я меняю первыми

Первый ползунок — Support Top Distance. Это главный регулятор силы прилипания. Печатаешь слоем 0,2 мм — начинай с зазора, кратного этому шагу. Если опоры снимаются тяжело, увеличивай зазор на один шаг и смотри, насколько проседает нижняя поверхность. Тут всегда баланс: чем зазор меньше, тем низ красивее; чем зазор больше, тем съём спокойнее.

Второй — Support Interface Density. Когда стоит что-то вроде 50% и выше, интерфейс уже работает как почти сплошная площадка. Держит он мощно, спору нет, но и отрывается потом с характером. Для большинства бытовых задач 20–30% хватает с головой.

Третий — X/Y Distance. Вот про него народ часто забывает. А потом удивляется, почему ветка отошла, а на ребре остался шрам. Если деталь с тонкими стенками, острыми кромками или видимой лицевой поверхностью, я почти всегда добавляю боковой зазор.

Четвёртый — Rest Preference. Когда можно поставить опоры только со стола, ставь. Чем реже дерево «отдыхает» на модели, тем спокойнее потом его вынимать.

Пятый — Interface Flow. Снижение до 90–95% часто даёт приятный эффект: интерфейс ещё держит нависание, но уже не так охотно спекается в одно целое с деталью.

Что менять для PLA, PETG и мелкой деталировки

У разных пластиков Tree Supports ведут себя по-разному. Поэтому один и тот же профиль не надо тащить через все катушки подряд.

Для PLA

С PLA всё обычно попроще: он быстрее схватывается, и над опорами его можно вести смелее. Если обдув настроен нормально, PLA часто позволяет держать чуть больший зазор и при этом не превращать нижнюю поверхность в лапшу. Я бы начал с одного шага по Z, интерфейса 20–25% и обдува, который уже проверен на твоём принтере.

Если у тебя с обдувом вечная лотерея, вот тут пригодится статья про настройку охлаждения для PLA, PETG и TPU. На опорах это чувствуется сразу: слабый обдув — и модель норовит приплавиться к интерфейсу сильнее, чем хотелось бы.

Для PETG

PETG любит липнуть и тянуться, так что с ним я осторожнее. Если для PLA ты ещё можешь выехать на плотном интерфейсе, то PETG легко превращает этот интерфейс в липкий ковёр. Что я делаю: немного увеличиваю верхний зазор, не задираю плотность interface и стараюсь не плодить лишние опоры. Иногда даже выгоднее повернуть модель по-другому и сэкономить себе нервы на постобработке.

Если поверхность всё равно страдает, после съёма остатков помогает аккуратная шлифовка PLA и PETG. Но я всегда за то, чтобы сначала вылечить настройки, а не геройствовать наждачкой.

Для миниатюр, фигурок и мелких зубастых деталей

Вот тут Tree Supports прекрасны, но только если не ставить им слишком широкие точки контакта. На мелочёвке я уменьшаю количество лишних веток, внимательно смотрю на превью слоёв и проверяю, не впёрлись ли опоры в видимые участки лица, фактуры, канавки или резьбы. Иногда лучше чуть пожертвовать идеальным низом в укромном месте, чем потом восстанавливать щёку фигурки надфилем.

Для фигурок ещё полезно помнить про Adaptive Layers в Cura: когда высота слоя меняется умно, поверхность на сложных изгибах часто выглядит аккуратнее, и после съёма опор дорабатывать приходится меньше.

Как снимать опоры, чтобы не выдрать кусок модели

Даже идеальные настройки можно испортить грубым съёмом. Я обычно действую так.

1. Даёшь детали остыть. Тёплая поверхность мягче, и на ней проще оставить след при рывке.

2. Сначала ломаю или отжимаю ствол, а не ковыряю сразу мелкие контактные точки. Когда снимаешь основную массу, мелкие веточки потом отходят спокойнее.

3. Работаю на скручивание, а не на отрыв вверх. Кусачками или тонкими плоскогубцами лучше подцепить ветку у основания и слегка прокатить её в сторону.

4. В трудных местах использую пинцет, маленькую плоскую отвёртку или тонкий крючок. Ножом лезу только когда уже вижу, где именно идёт линия отрыва.

5. Остатки интерфейса не сношу с психу. Пара лёгких проходов инструментом и потом лёгкая доводка, если нужно.

Если низ над опорами для тебя критичен, советую ещё глянуть материал про плохую поверхность снизу над supports. Он хорошо дополняет эту тему: там упор именно на качество нижней стороны, а здесь мы бьёмся за лёгкий и чистый съём.

Типичные ошибки, из-за которых дерево превращается в капкан

• Слишком много интерфейса. Даёт видимость надёжности, но потом держится мёртвой хваткой.

• Печать опор везде, где только можно. Если модель можно развернуть и сократить количество касаний, так и делай.

• Игнорирование превью слоёв. Визуально дерево выглядит тонким, а по слоям видно, что контактная площадка там вполне жирная.

• Непроверенный профиль на новом пластике. Даже похожие катушки ведут себя по-разному, особенно на интерфейсе.

• Попытка решить всё одной настройкой. Если увеличить Z Distance и оставить бешеную плотность интерфейса, чудо не случится.

Бывает и так: опоры вроде снимаются легко, а низ детали всё равно рыхлый. Тогда проверь не только support, но и общие параметры печати — стенки, мосты, скорость, охлаждение. Иногда проблема выглядит как «плохие Tree Supports», а на деле это уже просадка по режимам. На эту тему у меня часто в связке работает ещё и материал про печать мостов в Cura, потому что мосты и печать над опорами любят показывать одни и те же слабые места профиля.

Чек-лист перед отправкой в печать

• Проверил, можно ли поставить Touching Buildplate вместо опор «везде».

• Посмотрел, не упираются ли ветки в лицевые поверхности и тонкие кромки.

• Оставил Support Top Distance кратным высоте слоя.

• Не зажал Support Interface Density выше нужного.

• Дал нормальный X/Y Distance, если есть чувствительные боковые зоны.

• Прокрутил превью по слоям и увидел реальные точки контакта, а не только красивую картинку в окне модели.

• Если пластик новый — напечатал маленький тест, а не сразу полез в большую деталь.

Что я ставлю в итоге для чистого съёма

Если нужна короткая выжимка из всей этой возни, то мой рецепт такой: Tree Supports, опора со стола, умеренная Support Density, интерфейс не слишком плотный, Top Distance кратный высоте слоя и нормальный боковой зазор. После этого — маленький тест и только потом основная печать. Вот тогда опоры снимаются не как наказание, а как нормальный технический этап.

У себя в мастерской я чаще всего выигрываю именно на связке Z Distance + Interface Density + X/Y Distance. Не на одной супер-кнопке, а на трёх настройках, которые вместе решают, будет ли дерево помощником или вредным соседом. Поймаешь эту связку под свой принтер и пластик — и Tree Supports в Cura реально начинают работать в кайф, а не в драку с поверхностью.
