Привет. Я в своей мастерской такие фокусы вижу регулярно: печать идёт бодро, потом стол или каретка по Y внезапно уезжают вбок, и модель превращается в ступеньки. В большинстве случаев тут не какой-то «рандом», а вполне земная тройка виновников: ремень, шкив на валу мотора или слишком злые ускорения и рывки. Ниже дам быстрый алгоритм, по которому я сам проверяю принтер: сначала смотрю на характер сдвига, потом трогаю механику руками, потом лезу в настройки движения. За один вечер обычно уже понятно, кто именно косячит.
Чтобы не метаться по всему принтеру, идём в таком порядке: симптомы на модели, быстрый тест за 15 минут, проверка ремня и шкива, потом уже ускорения, travel speed и ток драйвера. В конце оставлю чек-лист, который можно просто открыть рядом с принтером и пройти пункт за пунктом.
Содержание
- Что именно считается пропуском шагов по Y
- Быстрый тест за 15 минут: ремень, шкив или ускорения
- Как я проверяю механику оси Y руками
- Какие настройки чаще всего добивают ось Y
- Таблица симптомов и виновников
- Что делать, если всё проверил, а проблема осталась
- Итог
Что именно считается пропуском шагов по Y
Сначала важно не путать разные дефекты. Если у тебя именно пропуск шагов по оси Y, то модель обычно смещается резко: до какого-то слоя всё ровно, потом идёт скачок в одну сторону, и дальше печать продолжается уже в новой координате. Иногда это один сильный сдвиг, иногда серия мелких ступенек. Это классическое смещение слоёв по оси Y.
Если стенка просто волнистая, а геометрия в целом на месте, то это уже ближе к вибрациям и ringing. Если сопло цепляет верхушки и мажет пластик, дефект похожий, но логика другая: там сначала идёт контакт с моделью, а потом уже может случиться срыв по шагам. Если нужен более широкий разбор похожих симптомов, у меня на сайте есть отдельный материал про общий разбор смещения слоёв и статья про ситуацию, когда сопло начинает пахать по детали.
Ещё один важный момент: когда принтер сдвигает слой по Y только на быстрых холостых перемещениях, я почти всегда первым делом подозреваю либо ремень, либо агрессивный travel acceleration. А вот когда смещение повторяется даже при медленной печати кубика, уже смотрю на шкив, подклинивание роликов, рельсу, подшипники и сам мотор.
Быстрый тест за 15 минут: ремень, шкив или ускорения
Вот мой любимый полевой метод. Ничего сложного, зато быстро отсекает половину лишних версий.
1. Смотри, когда именно происходит сдвиг
Если пропуски появляются в момент длинных быстрых переездов, при смене слоя, на резких разворотах или на модели с кучей мелких островков, это жирный намёк на ускорения, jerk или слабый ремень. Ось Y получает резкий пинок, ремень гуляет волной, зуб перескакивает через шкив — и привет, новая геометрия.
2. Урежь только ускорение и travel speed
Не надо сразу менять всё подряд. Я делаю так: оставляю температуру и поток в покое, режу только ускорения процентов на 30–40 и чуть снижаю скорость холостых перемещений. Если дефект исчез — механика ещё жива, но режим для неё слишком жёсткий. Частый сценарий на тяжёлом столе, особенно когда хочется печатать побыстрее.
3. Сделай метки на ремне и шкиве
Берёшь тонкий маркер, ставишь риску на шкиве и такую же на валу мотора. Печатаешь тест. Если после сдвига метки разъехались, значит шкив провернулся на валу. Это одна из самых мерзких мелочей: снаружи всё вроде затянуто, а один винт попал не на плоскую грань вала и держит на честном слове.
4. Проверь ремень пальцами, а не глазами
Слишком слабый ремень обычно видно не сразу. На глаз он может казаться нормальным. Я пальцем нажимаю на длинный участок и чуть покачиваю стол вручную. Если чувствуется ватность, запаздывание или ремень прямо гуляет боком, это уже подозрительно. Если, наоборот, ремень перетянут как струна, тоже ничего хорошего: растёт нагрузка на вал, подшипники и мотор.
5. Погоняй ось Y вручную на холодном принтере
Отключи питание и покатай стол по всей длине. Ход должен быть ровный, без ступенек, без места, где «что-то держит». Любое подклинивание в конце хода, грязь на ролике, перекос рельсы, пережатый эксцентрик или провод, который цепляется за раму, легко маскируются под якобы «электронную» проблему.
Если после этих пяти шагов картина не ясна, я уже не гадаю, а перехожу к разбору по симптомам.
Как я проверяю механику оси Y руками
Когда ко мне приезжает принтер с жалобой «слои съехали по Y», я сначала лезу не в прошивку, а в железо. Механика чаще ломает праздник, чем цифры в профиле.
Ремень
У ремня три типовых беды. Первая — он банально ослаб. Вторая — зубья уже подуставшие или подрезаны. Третья — ремень идёт не по центру шкива и трётся бортом. Если ремень блестит по бокам, махрится, крошится или пытается уйти к краю, у тебя уже есть объяснение, почему 3D принтер теряет шаги по Y.
Ещё я всегда проверяю, как закреплены концы ремня. На дешёвых креплениях он иногда понемногу ползёт. Не скачком, а по чуть-чуть. Итог на модели выглядит как странное периодическое смещение, которое то есть, то нет.

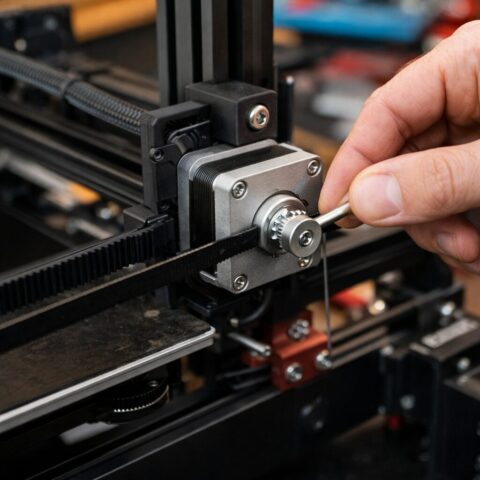

Шкив
Шкив люблю проверять отдельно, потому что ослаб шкив шагового двигателя — это прям классика жанра. На валу мотора обычно есть плоская грань, и хотя бы один фиксирующий винт должен садиться именно туда. Если оба винта затянуты мимо, шкив может держаться неделю, месяц или до первой быстрой детали с частыми рывками.
Симптом у шкива часто такой: принтер несколько часов печатает нормально, а потом получает один внезапный крупный сдвиг. Дальше опять печатает ровно, будто ничего не было. Ремень при этом может быть вполне живой.
Ролики, подшипники, рельса
Если у тебя «дрыгостол», ось Y таскает приличную массу, так что любой тугой участок сразу вылезает наружу. Я проверяю люфт стола, состояние роликов или подшипников, нет ли мусора на рельсе, не перетянуты ли эксцентрики. На линейных рельсах смотрю, нет ли сухого хруста и сопротивления в одном месте хода. На роликах — не овальные ли они и не закусаны ли.
Провода и кабель-канал
Про это многие забывают. А зря. Толстый жгут стола, датчик, цепь кабелей или даже стяжка в неудобном месте могут подтормаживать Y под конец хода. На руках это чувствуется слабо, а на высокой скорости уже хватает, чтобы мотор сорвался.
Если после механической ревизии всё стало мягко и ровно, но дефект остался, вот тогда иду в настройки. Кстати, отдельно почитать про движение на высоких скоростях можно в статье про подбор скорости печати под задачу и в разборе про волны от вибраций на стенках.
Какие настройки чаще всего добивают ось Y
Вот тут начинается самое интересное. Люди часто смотрят только на скорость печати, а главный подзатыльник мотору прилетает не от неё, а от разгона и резкой смены направления.
Слишком высокое ускорение
Если travel acceleration задран, тяжёлый стол не успевает честно разогнаться и затормозить. Мотор уже получил команду, а механика физически не вывезла. Получается тот самый пропуск шагов по оси Y, особенно на моделях с короткими частыми переездами. Для меня это один из первых кандидатов, если дефект исчезает после снижения ускорений.
Слишком злой jerk или junction deviation
На старых профилях и самосборах народ любит поднять jerk, чтобы печать казалась резвее. На деле ось начинает резко дёргаться в поворотах. Если в прошивке используется classic jerk, проверь отдельно параметр Y. Если используется junction deviation, смотри уголковые переходы и общий характер движения. Когда значение слишком агрессивное, стол просто получает лишний удар в каждом повороте.
Нереалистичная скорость перемещений
Бывают профили, где скорость печати вроде адекватная, а travel выставлен так, будто стол летает на антиграве. На пустой траектории это красиво только в превью. В реальности мотору нужно провернуть массу стола, ремень должен удержать зацепление, а шкив — не провернуться на валу. Я обычно снижаю travel поэтапно и смотрю, где принтер перестаёт нервничать.
Недостаточный ток драйвера или перегрев
Если по механике всё чисто, а ось Y продолжает срываться именно на быстрых манёврах, проверяй драйвер. Слишком низкий ток — мотору не хватает момента. Слишком высокий — драйвер греется, уходит в защиту и начинает вести себя нестабильно. Особенно весело это вылезает в закрытом корпусе с плохим обдувом платы.
На практике я делаю так: сначала сохраняю текущие значения, потом аккуратно снижаю ускорение и рывок, и только если это не помогло, проверяю ток драйвера и охлаждение. Отдельно у меня есть материал про калибровку ускорений и jerk — там логика похожая, только шире.
Таблица симптомов и виновников
| Что видно на модели | На что похоже | Что проверять первым |
|---|---|---|
| Один резкий сдвиг после долгой нормальной печати | Шкив провернулся на валу или ремень перескочил зуб | Фиксирующие винты шкива, метки на валу, натяжение ремня |
| Сдвиг появляется на быстрых переездах и при смене слоя | Слишком высокое ускорение по Y или travel speed | Acceleration, jerk, скорость перемещений |
| Смещение нестабильное, на разной высоте, чаще на крупных моделях | Подклинивание стола, проводов или роликов | Ручной ход оси Y по всей длине, кабели, рельса, ролики |
| После натяжки ремня стало лучше, но не исчезло | Ремень уже подношен или шкив затянут криво | Зубья ремня, центрирование, посадка винта на плоскую грань |
| На медленной печати нормально, на быстрой всё ломается | Ось на пределе по моменту | Ускорения, масса стола, ток драйвера, охлаждение платы |
Что делать, если всё проверил, а проблема осталась
Тогда я иду глубже, но всё равно по порядку, а не наобум.
- Печатаю простой высокий кубик с умеренной скоростью и отдельно гоняю тот же кубик с более низким travel acceleration.
- Меняю только один параметр за раз, иначе потом не поймёшь, что реально помогло.
- Сравниваю поведение на холодной оси и после часа печати. Если проблема вылезает только на прогретом принтере, смотри драйвер и охлаждение платы.
- Проверяю, не цепляет ли сопло деталь на верхних слоях. Это легко спутать с тем, что якобы ремень виноват. По этой теме полезно отдельно пройтись по материалу про контакт сопла с моделью.
- Если печатаешь PETG и много длинных холостых переездов, проверь, не усиливают ли ситуацию сопли и зацепы. Тут часто помогает не только механика, но и разумная настройка траекторий, ретракта и обдува. Для таких случаев у меня ещё есть статья про обдув для PLA, PETG и TPU.
Если совсем коротко, то схема такая: сначала убираешь люфты и заедания, потом ставишь ремень в адекватное натяжение, потом проверяешь шкив, и только потом уже вылизываешь ускорения. Когда начинают с прошивки, пропуски шагов по Y часто просто маскируются, а не исчезают.
Итог
Когда у 3D принтера едет слой по Y, я не пытаюсь угадать виновника по звуку вселенной. Смотрю на характер дефекта и быстро делю версии на три корзины. Если сдвиг случается на резких переездах — почти всегда копаю в ускорения и ремень. Если прилетает один крупный скачок после долгой нормальной печати — проверяю шкив на валу. Если поведение хаотичное и принтер будто временами упирается — ищу подклинивание оси, кабелей, роликов или рельсы.
Самый рабочий подход тут простой: не менять десять параметров сразу, не тянуть ремень до состояния струны и не верить глазам там, где надо трогать механику руками. Прошёлся по чек-листу, сделал пару контрольных тестов — и уже понятно, кто портит печать именно на твоей оси Y.
