Привет, народ. В мастерской снова пахнет пластиком и свежими нервами, а значит тема у нас жизненная. Я Папа Карло, и сегодня разбираем тот самый фокус, когда деталь внезапно уезжает лесенкой, будто принтер решил слегка гульнуть по оси.
Сразу дам суть, чтобы не гонять тебя кругами. Смещение слоёв обычно появляется из-за ремней и шкивов, слишком резких ускорений, удара сопла о модель, перегрева драйверов или моторов, а ещё из-за банальных заеданий по механике. Ниже покажу, как я это диагностирую в мастерской: что проверить первым, что трогать в настройках и когда уже лезть в электронику.
Что ты получишь в статье: быстрый порядок проверки, признаки по осям X/Y, список типовых косяков по механике, настройки скорости и ускорений, а в конце — короткий чек-лист, который экономит катушку, время и настроение.
Содержание статьи:
- Что такое layer shift и как его не спутать с другой бедой
- Где копать первым делом: механика, ремни, шкивы, люфты
- Какие настройки чаще всего ломают геометрию
- Когда виноваты моторы, драйверы и проводка
- Мой порядок диагностики: от простого к противному
- Что делать, чтобы layer shift не вернулся
- Мини-FAQ
Что такое layer shift и как его не спутать с другой бедой
Layer shift — это когда принтер в какой-то момент теряет правильное положение по одной из осей и дальше печатает уже с уехавшей координатой. На детали это выглядит как ступенька, сдвиг вбок или целая «лестница». Иногда смещается один слой, иногда после удара всё уезжает до самого финиша.
По поведению дефекта можно быстро сузить круг:
- Сдвиг всегда по X — чаще смотри ремень X, шкив мотора X, каретку, проводку головы.
- Сдвиг всегда по Y — у «дрыгостолов» первым делом смотри стол, ролики, ремень Y и инерцию на больших моделях.
- Один резкий скачок — часто был удар сопла о модель или что-то зацепило ось.
- Повторяющиеся смещения на длинной печати — тут уже часто всплывает перегрев драйвера, перетянутый ремень, тугой ход или завышенные ускорения.
Где копать первым делом: механика, ремни, шкивы, люфты
Если принтер начал печатать «лесенку», я почти никогда не начинаю с прошивки и шаманства в слайсере. Сначала механика. Потому что именно она чаще всего подкидывает такой сюрприз.
Ремни: не сопля и не струна
Самый частый герой этой драмы — ремень. Слабый ремень может перескочить на шкиве, а перетянутый добавляет лишнее трение, нагружает подшипники и душит мотор по моменту. В итоге в обоих случаях можно получить пропуск шагов.

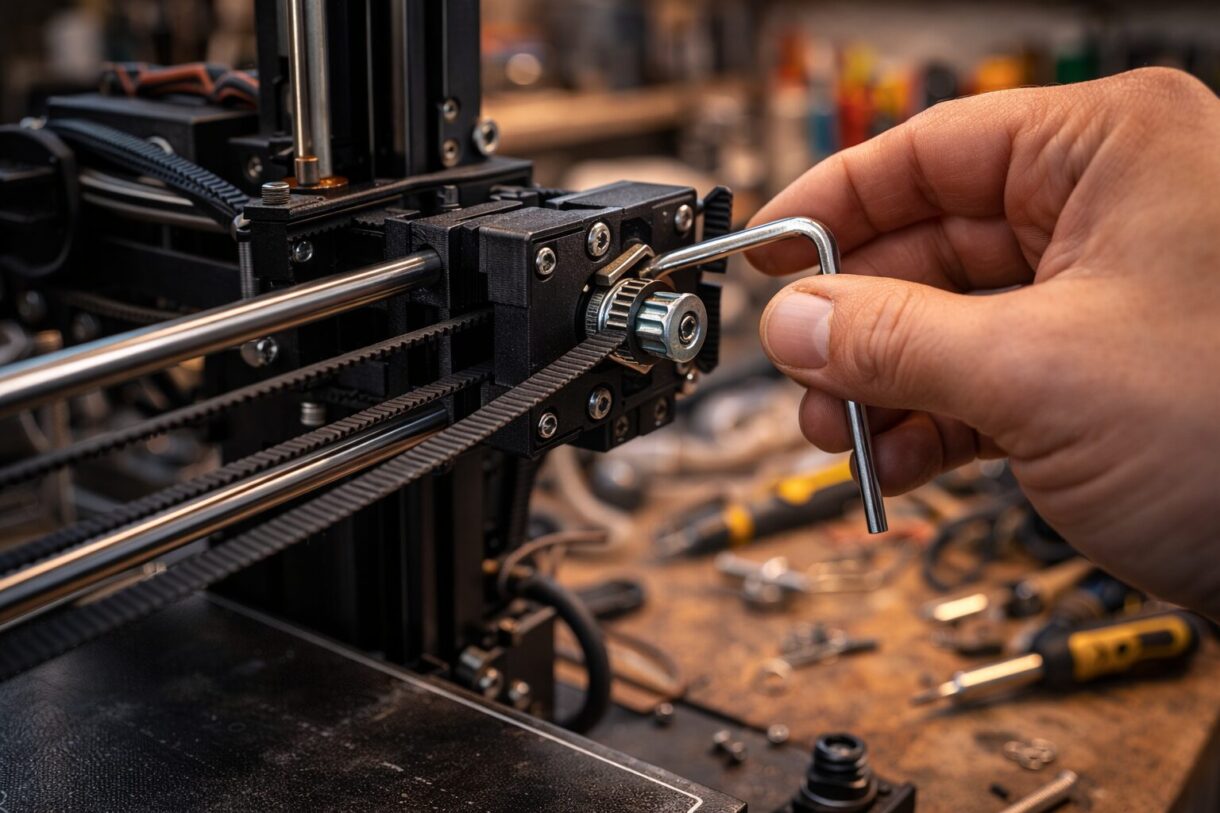

Шкивы и винты фиксации
Второй частый пассажир — шкив на валу мотора. Ослаб один стопорный винт, и мотор честно крутится, а шкив живёт своей жизнью. На детали это выглядит как смещение по оси, которое то появляется, то исчезает, а потом снова приходит портить вечер.
Проверка простая: удерживаешь вал мотора, пробуешь сдвинуть ось рукой и смотришь, нет ли свободного хода между валом и ремнём. Если есть даже маленький люфт, шкив надо ставить ровно и нормально затягивать. Особенно внимательно смотри, чтобы винт попадал на плоскую грань вала, а не упирался куда попало.
Заедания по ходу оси
Если каретка или стол идут туго, мотору приходится рвать жилы. На быстрых принтерах 2026 года это вообще критично: скорости выросли, ускорения тоже, и запас по механике стал важнее. Любой грязный ролик, сухой вал, подкусывающий подшипник, перекошенная направляющая или мусор в зоне ремня быстро вылезают в layer shift.
Отключи питание и медленно покатай оси рукой. Ход должен быть ровный, без ступенек, скрежета и мест, где движение резко тяжелеет. На bed-slinger моделях отдельно проверь стол: если на краях хода он начинает идти тяжелее, на высокой скорости там и словишь сдвиг по Y.
Удар сопла о модель
Вот это очень частая история на высоких деталях. Материал где-то подзадрал угол, нависание подплавилось, внутри модели накопился лишний пластик, и сопло на холостом проходе врезалось в выступ. Один хороший тычок — и ось потеряла позицию.
Тут признаки обычно такие: до определённой высоты всё красиво, потом слышен щелчок или удар, и дальше модель поехала в сторону. Особенно часто такое вижу на PETG, на длинных узких деталях и на моделях с мелкими островками, где голова всё время крутится на одном месте.
Катушка, проводка и прочие мелкие пакостники
Не игнорируй банальщину. Туго разматывающаяся катушка, кабель, который цепляет раму, жгут, упирающийся в стойку, обломок пластика у шкива — всё это легко даёт разовый сдвиг. У меня в мастерской такие штуки не раз маскировались под «сложную электронику», а по факту виноват был кусочек облоя у ремня.
Какие настройки чаще всего ломают геометрию
Когда с механикой всё более-менее ясно, перехожу к настройкам. И вот тут многие сами себе устраивают аттракцион: поднимают скорость, ускорение, travel speed и удивляются, почему моторы начинают пропускать шаги.
Скорость, ускорение и рывок
Если говорить по-простому, скорость — это как быстро едет ось, а ускорение — насколько резко она пытается разогнаться и остановиться. Для смещения слоёв чаще опаснее именно ускорение, а не голая скорость. Принтер может ехать быстро и стабильно, но если его дёргать слишком резко на каждом углу, мотор теряет позицию.
Мой рабочий подход такой: если словил layer shift, сначала режу ускорение на 20–30%, потом слегка снижаю travel speed, и только после этого трогаю обычную скорость печати. На тяжёлых столах и больших моделях это часто лечит проблему сразу.
Слишком тяжёлый профиль для конкретного принтера
Частая ошибка — взять модный быстрый профиль под «похожий» принтер и залить в свою машину. А ремни, масса головы, состояние роликов и жёсткость рамы у всех разные. Для одного аппарата профиль бодрый, для другого — уже билет в смещение по слоям.
Особенно осторожно я отношусь к тюнингу, после которого голова стала тяжелее: прямой привод, большой вентилятор, массивный хотэнд, лишние датчики. После таких доработок старые ускорения и travel-параметры часто уже неадекватны.
Z-hop, combing и поведение на холостых переездах
Если принтер цепляет модель во время холостых перемещений, попробуй аккуратно включить Z-hop и посмотри, станет ли лучше. Это не волшебная таблетка, но когда проблема именно в задевании детали соплом, подъём по Z на переезде может спасти печать. Ещё стоит проверить маршруты перемещений: иногда слишком агрессивная экономия времени ведёт голову прямо через опасные места.
Переэкструзия тоже умеет мстить
Когда подача завышена, на поверхности копится лишний пластик. Сопло начинает задевать эти бугорки, особенно на верхних слоях и мелких островках. Формально проблема выглядит как механическая, но корень может сидеть в потоке, ширине линии, давлении в сопле или плохо откалиброванной подаче филамента.
Когда виноваты моторы, драйверы и проводка
Если ремни в порядке, шкивы сидят крепко, оси ходят легко, а смещение всё равно прилетает, тогда уже смотрим в сторону электроники.
Перегрев драйверов и моторов
Перегретый драйвер может уйти в защиту, а мотор на перегреве теряет бодрость. В обоих случаях ты получаешь пропуск шагов. Симптом классический: короткие печати проходят, а на длинных спустя час-два начинается цирк с геометрией.
Что проверяю я: работает ли обдув платы, не забиты ли пылью радиаторы, не душит ли корпус поток воздуха, не слишком ли высоко выставлен ток моторов. После длинной печати мотор может быть тёплым, но если палец хочется убрать мгновенно — уже повод задуматься.
Недокрученный ток и потеря момента
Слишком низкий ток драйвера тоже плох. На резких разгонах мотору банально не хватает момента, и он пропускает шаги. Тут важно не крутить значения наугад. Если у тебя есть доступ к настройкам тока, сверяйся с нормой для конкретной платы, драйвера и мотора. Перекос в любую сторону одинаково неприятен.
Проводка, разъёмы и редкие глюки связи
Плавающий контакт на моторе, надлом жилы в кабеле головы, неплотный разъём — и получаешь случайные сдвиги, от которых седина растёт быстрее, чем модель по Z. Если дефект то есть, то нет, особенно во время быстрых переездов, я обязательно шевелю жгуты и проверяю, не меняется ли поведение.
Ещё одна редкая, но живая история — печать через нестабильное подключение с зависаниями передачи данных. Сейчас это встречается реже, чем раньше, но на некоторых связках всё ещё может выстрелить.
Мой порядок диагностики: от простого к противному
Когда ко мне в мастерскую приносят принтер со словами «он печатает ступеньками», я иду вот так:
- Смотрю, по какой оси уехала деталь и в какой момент это случается.
- Проверяю, не цепляет ли сопло модель, нет ли загнутых углов, соплей и следов удара.
- Щупаю ремни, смотрю их ход, износ и параллельность.
- Проверяю шкивы, винты фиксации и люфты на валу мотора.
- Катаю оси рукой и ловлю заедания, мусор, перекос, сухие направляющие.
- Снижаю ускорения и travel speed, печатаю ту же модель ещё раз.
- Смотрю температуру моторов и обдув платы на длинной печати.
- Проверяю кабель-менеджмент, катушку и разъёмы.
Что делать, чтобы layer shift не вернулся
Тут всё довольно земное, но работает годами.
- Не гонись за рекордами профиля. Быстрый пресет хорош, пока его тянет именно твой принтер.
- Раз в сезон проверяй ремни и шкивы. Особенно после переезда принтера, разборки головы или замены мотора.
- Держи механику чистой. Пыль, крошка пластика и сухие направляющие — плохие напарники точности.
- Следи за обдувом электроники. Умерший вентилятор платы любит маскироваться под «рандомный глюк».
- Не оставляй переэкструзию без внимания. Лишний пластик на модели часто приводит к ударам сопла.
- После тюнинга пересматривай ускорения. Добавил массу на каретку — снизь амбиции профиля и посмотри на результат.
Если совсем коротко, в 2026 году смещение слоёв чаще лечится не одной «волшебной» настройкой, а связкой действий: привести механику в чувство, убрать удары сопла, снизить резкость движения и убедиться, что электроника не жарится как шашлык у мангала.
Мини-FAQ
Почему смещение слоёв появляется только на больших моделях?
Потому что длинная печать сильнее нагревает драйверы и моторы, даёт больше шансов на удар сопла о модель и сильнее раскрывает проблемы по инерции осей. На маленьком кубике принтер может казаться здоровым, а на высокой детали показать весь характер.
Почему сдвиг идёт только по Y?
Обычно это ремень Y, тяжёлый или тугой стол, ролики, направляющие, перекос платформы или слишком бодрые ускорения для конкретной массы стола. На bed-slinger принтерах это вообще классика жанра.
Надо ли сразу менять моторы?
Почти никогда. Сначала проверь ремни, шкивы, заедания, ток драйверов, охлаждение и профиль печати. Моторы — не самый частый виновник. Обычно проблема сидит где-то гораздо ближе и дешевле.
Финальный вывод от Папы Карло: если слои съехали, не лезь сразу во все настройки подряд. Сначала поймай ось, потом проверь ремень и шкив, затем исключи удар сопла, после этого успокой ускорения и уже потом лезь в драйверы и проводку. Такой порядок в реальной мастерской экономит больше всего времени и меньше всего бесит.
