Привет. Я в мастерской через это проходил не раз: ставишь линзу побольше, чтобы влезала деталь, и тут же ловишь неприятный сюрприз — мелкий текст уже не такой злой, грани толще, а микроштрихи начинают плыть. Если нужен короткий ответ, он такой: для реально мелкой гравировки по металлу чаще всего выигрывает поле 110×110 с линзой около F160, для универсальной работы я бы смотрел в сторону 150×150, а 175×175 и выше беру только тогда, когда размер детали реально важнее микродетали.

Ниже покажу, почему так выходит, где тут связь между фокусным расстоянием и рабочим полем, какой вариант брать под серийники, логотипы и мелкий текст, и как выжать максимум из поля, чтобы не переплачивать за не ту оптику. Заодно дам таблицу, быстрый чек-лист и пару мастерских приёмов, которые реально спасают, когда нужно совместить мелкую гравировку по нержавейке и нормальный охват по площади.

Содержание:

• Быстрый ответ: что брать под разные задачи
• Что реально меняется при переходе с 110×110 на 175×175
• Как выбрать линзу под свою задачу
• Как не потерять поле и не угробить детализацию
• Частые ошибки
• Чек-лист перед покупкой
• Вывод из мастерской

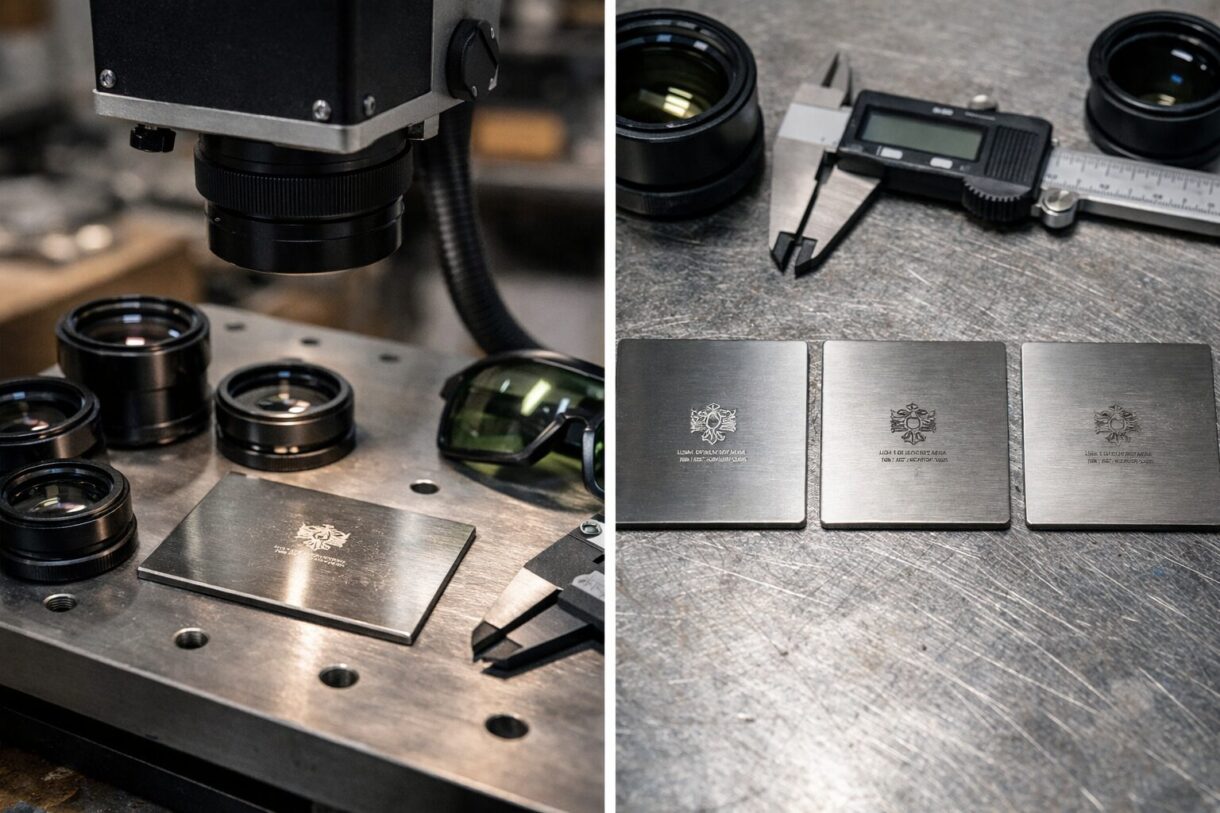

Быстрый ответ: что брать под разные задачи

Если у тебя галво с волоконным источником 1064 нм и основная работа — это мелкий логотип, гравировка мелкого текста на металле, шильдики, номерки, QR и всякая ювелирная мелочёвка, я бы первым делом смотрел на линзу 110×110. В каталогах она обычно идёт с фокусным расстоянием около 160 мм. У неё меньше пятно, выше плотность энергии в фокусе и лучше читаются тонкие элементы.

Когда задачи смешанные, то есть сегодня у тебя серийник 0,8 мм высотой, а завтра пластина уже на полкорпуса, самый живой компромисс — 150×150. Это тот случай, когда поле уже не душит по габариту, но детализация ещё держится бодро. Именно поэтому запросы вроде «линза 110×110 или 175×175» почти всегда упираются в одно и то же: между ними обычно лучше чувствует себя 150×150.

Поле 175×175 я ставлю тогда, когда деталь уже крупнее, а рисунок всё ещё должен оставаться аккуратным, но не микроскопическим. Для очень мелкой гравировки по металлу такая линза уже чаще работает на грани компромисса. Да, ты выигрываешь по охвату, но платишь за это шириной линии и падением плотности энергии на точке.

Если нужна совсем экстремальная мелочь — тонкий шрифт, микроштрихи, миниатюрные серийники на небольших деталях, — иногда имеет смысл смотреть даже на 70×70. Но это уже история не для универсального стола, а для узкой задачи, где размер рабочего поля вторичен.

Что реально меняется при переходе с 110×110 на 175×175

Тут многие смотрят только на размер поля и забывают, что линза меняет не один параметр, а сразу пачку. И вот в этом месте начинается вся физика, которая потом вылезает на металле.

Первое — растёт рабочее расстояние. У типовой связки 110×110 это примерно 160 мм фокусного и около 176 мм до рабочей плоскости, у 150×150 — уже около 210–225 мм и примерно 230–250 мм рабочего расстояния, у 175×175 — порядка 254 мм и около 284 мм до детали. На практике это значит, что с длиннофокусной линзой ты получаешь более высокий просвет и чуть терпимее отношение к неровной поверхности.

Второе — увеличивается пятно. Для мастера это переводится на простой язык так: тонкая линия становится толще, соседние штрихи быстрее слипаются, а мелкий шрифт просит уже другой размер, другой шаг заливки и больше внимания к фокусу. Именно поэтому галво линза для мелкого текста почти всегда короче, чем линза для больших табличек.

Третье — падает плотность энергии в точке. Лазер не стал слабее, но энергия распределяется по более крупному пятну. Для цветной маркировки это не всегда критично, а вот когда нужна уверенная гравировка по металлу с острым краем, разница чувствуется быстро. На нержавейке и титане это видно особенно хорошо.

Четвёртое — края поля становятся ещё важнее. Паспортное поле у линзы — это не всегда та зона, где я бы делал самую ответственную мелочь. Для критичных деталей я стараюсь держать объект в центральной части поля, а самые тонкие элементы не прижимаю к самому краю. Так и геометрия спокойнее, и фокус по площади ведёт себя приятнее.

Короче, переход с 110×110 на 175×175 — это не просто «влезает больше». Это обмен: больше охват, больше рабочая высота, мягче требования к плоскости, но ниже предельная детализация. Когда это понимаешь, выбор линзы для мелкой гравировки уже не превращается в гадание.

Как выбрать линзу под свою задачу

Когда брать 110×110

Бери её, если у тебя в работе постоянно всплывают маленькие металлические детали, серийные номера, мелкие логотипы, клейма, тонкие шкалы и вся история, где важнее читаемость, чем площадь. Если ты часто задаёшь вопрос «какую линзу выбрать для мелкой гравировки по металлу», это обычно и есть первый кандидат.

Когда брать 150×150

Это мой любимый универсал. Если в заказах то мелкие шильдики, то корпуса, то пластины побольше, а покупать пачку линз пока не хочется, 150×150 часто оказывается самым спокойным решением. Мелочь она ещё держит достойно, а поле уже даёт дышать. Для мастерской, где поток разный, это реально рабочий вариант.

Когда брать 175×175

Когда деталь больше, когда нужна зона пошире, когда часто идёт гравировка на крупных металлических поверхностях, но микротекст не является главным требованием. Я бы не называл её плохой для точной работы — она просто уже не чемпион в этой дисциплине.

Когда лучше не героиться и взять две линзы

Вот это, кстати, самый недооценённый вариант. Если у тебя есть и мелкая гравировка по нержавейке, и большие изделия, одна линза всё равно будет компромиссом. В мастерской это обычно решается комплектом из 110×110 и 175×175 либо 110×110 и 150×150. Тогда под микроработу ставишь короткую оптику, а под габарит — длиннее. По деньгам это иногда выгоднее, чем потом вымучивать качество режимами.

Как не потерять поле и не угробить детализацию

Теперь самое вкусное. Поле можно сохранить не только покупкой длинной линзы. Есть несколько приёмов, которые в реальной работе экономят нервы сильнее, чем кажется.

Держи критичную гравировку ближе к центру

Если у тебя деталь крупная, а суперточный элемент маленький, не надо растягивать его по краям только потому, что паспорт разрешает. Критичную зону лучше уводить в центр, а крупные декоративные вещи оставлять на периферию. Для тонких линий это очень заметно.

Смотри не только на линзу, но и на оптику всей головы

Иногда кажется, что поле «съела» новая линза, а на деле виноваты грязная оптика, неправильная высота или сбитый масштаб. У меня в мастерской первым делом идёт проверка на чистку оптики, потом на масштаб по краям поля, и только потом я ругаю саму линзу.

Не пытайся лечить широкую линию только скоростью и мощностью

Режимы могут подтянуть контраст и глубину, но они не сделают из F254 оптику уровня F160. Если пятно физически шире, оно таким и останется. Поэтому запрос «рабочее поле 110х110 для маркировки или 175х175 для всего» надо решать сначала оптикой, а уже потом цифрами в софте.

Используй оснастку и повторяемую посадку детали

Очень часто люди покупают длиннофокусную линзу только потому, что деталь неудобно позиционировать. А решается это нормальным кондуктором, упором, магнитной плитой или шаблоном. Когда деталь каждый раз лежит одинаково, можно смело брать более точную линзу и не переживать, что часть поля пропадёт впустую.

Следи за реальным размером минимального элемента

Я себе давно ввёл правило: сначала смотрю не на общий размер макета, а на самый маленький элемент в нём. Если там штрих 0,15–0,2 мм, вопрос выбора линзы решается почти мгновенно. Под такую мелочь длинная линза часто уже не лучший ход, даже если сам рисунок большой.

Не забывай про материал и тип результата

Для темной маркировки требования к детализации и энергии одни, для заметной выборки металла — другие. Если ты работаешь по нержавейке и хочешь ещё и красивый контраст, очень советую отдельно посмотреть мой материал про контраст на нержавейке. Там как раз видно, почему одна и та же оптика на разных задачах ощущается по-разному.

Частые ошибки

• Покупать линзу только по принципу «чтобы влезло побольше». Потом мелкий текст превращается в борьбу с физикой.

• Верить, что паспортное поле — это вся зона одинакового качества. Для ответственных мелких элементов лучше иметь запас.

• Не проверять высоту фокуса после замены линзы. Новая оптика почти всегда требует новой рабочей позиции.

• Путать проблему линзы с проблемой калибровки. Если размер уехал, сначала проверь калибровку размеров.

• Пытаться сделать одну линзу «на все случаи жизни», когда поток задач уже явно просит два инструмента.

Чек-лист перед покупкой

• Какой минимальный размер текста или штриха у тебя бывает в работе?

• Какой реальный размер детали, а не макета на экране?

• Нужна просто маркировка, заметная выборка или чистая мелкая графика?

• Насколько ровная поверхность детали и хватает ли запаса по высоте?

• Есть ли оснастка, чтобы позиционировать деталь в центре поля?

• Готов ли ты жить с компромиссом или разумнее сразу взять вторую линзу?

Если после этого чек-листа ответ всё ещё мутный, я бы дал такое простое правило. Для сверхмелкой работы — 70×70 или 110×110. Для мастерской общего профиля, где нужна и точность, и нормальный охват, — 150×150. Для крупных изделий и более свободной графики — 175×175 и выше. Всё, что дальше 220×220, я бы рассматривал уже не как инструмент для мелкой гравировки, а как решение под площадь.

Вывод из мастерской

Я бы сформулировал это так: чем короче линза, тем злее она рисует мелочь; чем длиннее линза, тем просторнее поле, но тем мягче край и толще линия. Поэтому для запроса «f-theta линза для гравировки по металлу, чтобы и мелочь держала, и поле не убить» у меня в мастерской почти всегда побеждает 150×150 как компромисс, а для реально тонкой работы — 110×110 как основной инструмент.

Если заказы у тебя пляшут от микроштриха до крупной таблички, не мучай одну линзу сверх меры. Намного спокойнее жить с двумя вариантами и под задачу переставлять оптику. Так результат чище, настройка быстрее, и ты не пытаешься выжать из железа то, на что оно изначально не рассчитано.
