Привет. Я в мастерской с такими штуками ковыряюсь постоянно, и скажу сразу по делу: если галво в центре бьёт размер в яблочко, а к краям поля уводит миллиметры, проблема обычно не в одном «волшебном» параметре. Тут сходятся сразу несколько вещей: реальный размер поля, коррекция линзы, порядок калибровки, фокус и режим для мелкой гравировки. Ниже покажу мой рабочий порядок: как быстро проверить масштаб по краям, что мерить штангелем, где искать косяк в LightBurn или EZCAD, и как вернуть аккуратный мелкий текст, чтобы буквы не расползались.
Если коротко, схема такая: сначала подтверждаем реальное поле и фокус, потом делаем тестовую сетку на 85–90% зоны, после этого крутим коррекцию линзы, и только затем правим общий масштаб. Когда мелкая гравировка всё равно мылится, я уже лезу в линзу, частоту, интервал и тайминги. В конце дам чек-лист, который спасает мне заготовки и нервы.
Содержание
- Почему по краям поля размер уходит
- Как проверить масштаб по краям поля на практике
- Как выровнять мелкую гравировку
- Типовые косяки, из-за которых всё плывёт
- Мой чек-лист перед запуском партии
Почему по краям поля размер уходит
У галво-станка нет той «прямолинейной» геометрии, к которой многие привыкли после портального лазера. Луч отклоняют зеркала, а картинку на плоскость собирает F-theta линза. Чем дальше от центра, тем сильнее система чувствует углы сканирования, и там любая неточность вылезает заметнее. Поэтому история «в центре квадрат 20×20 отличный, а по краям уже не тот» для галво вообще не редкость.
Первое, что я проверяю, — совпадает ли реальная линза с профилем станка. На кольце линзы и в файле настроек должны биться между собой фокусное расстояние, тип линзы и рабочее поле. Если в системе стоит не тот COR-файл или markcfg7, можно долго мучить масштаб, а станок всё равно будет тащить углы и край поля. Особенно часто это вылезает после замены линзы на 110×110, 175×175 или 300×300, когда профиль остался старый.
Второй момент — желание работать в самый край. Тут многие ловят ложную уверенность: рамка вроде помещается, значит вся площадь годная. На практике крайняя зона у галво почти всегда капризнее центра. Для тестов и коррекции я стараюсь жить в диапазоне примерно 85–90% поля, а для реально мелкой маркировки часто сознательно оставляю ещё запас и двигаю макет ближе к середине. Это не трусость, а нормальная производственная привычка.
Третий момент — размер пятна. Чем больше поле у линзы, тем крупнее точка и тем труднее получить тонкий контур, маленький текст и плотную заливку на микроэлементах. Поэтому запросы вроде «почему на линзе 300×300 буква 1,2 мм получается рыхлой» я слышу часто. Тут физика простая: большое поле удобно для габарита, а мелкая гравировка любит линзу поменьше и более плотную энергетику пятна.
Если по пути замечаешь, что маркировка стала слабее или мутнее, не ленись заглянуть в оптику. Грязная линза и зеркала тоже умеют портить тонкую работу, особенно на контрастной маркировке. Я у себя держу отдельную рутину на чистку оптики лазера, потому что грязь часто маскируется под «кривую калибровку».
Как проверить масштаб по краям поля на практике
Теперь мой нормальный, земной способ, который можно повторить в мастерской за один подход. Не нужен космос: штангенциркуль, лист контрастного материала и десять минут внимания.
Шаг 1. Ставлю правильный фокус
Сначала выставляю высоту строго под эту линзу. Если колонна низкая, заготовка толстая или линза не добирает рабочую дистанцию, край поля начинает врать сильнее. Для меня хорошее правило такое: перед любыми измерениями сначала ловлю честкий фокус в центре и проверяю, что стол не завален. Даже небольшой перекос детали по высоте моментально убивает мелкий текст по одному из углов.
Шаг 2. Делаю тест не в центре, а по зоне

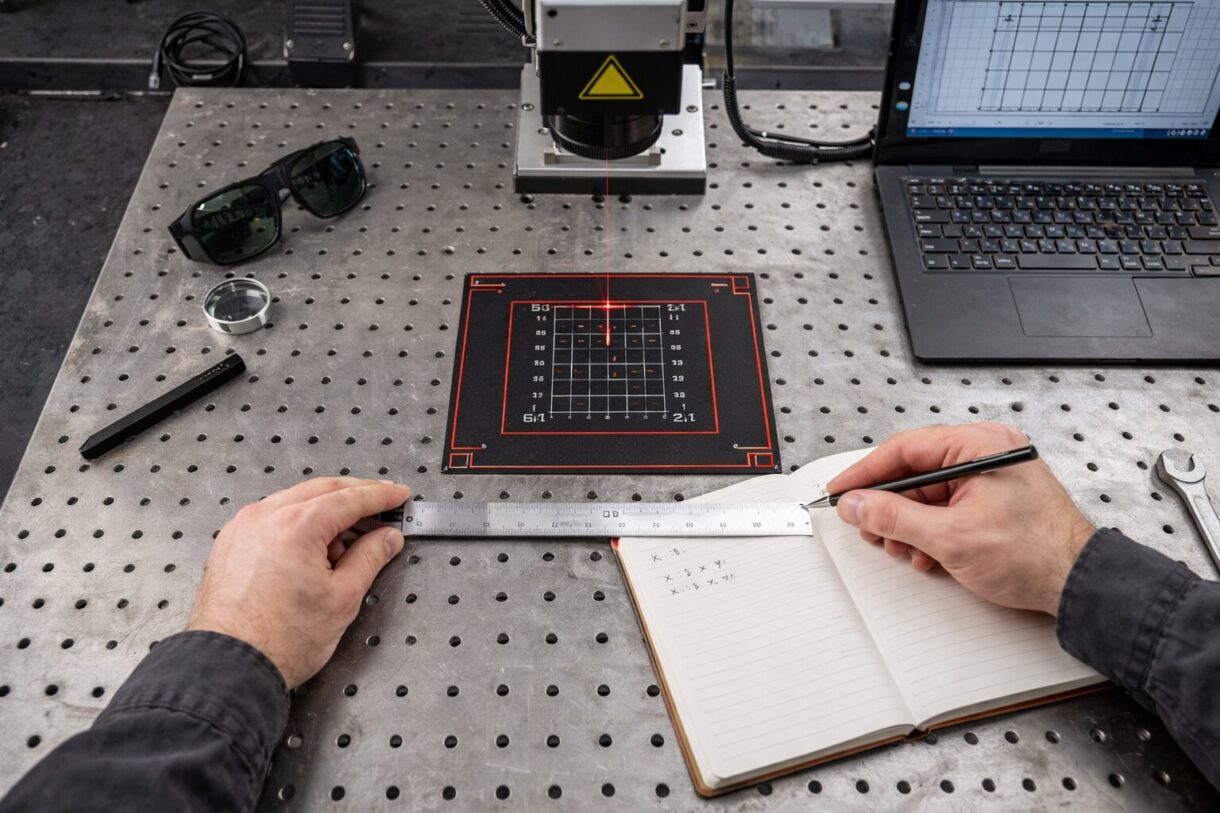

Я не меряю один квадрат в центре и не радуюсь раньше времени. Рисую тест из нескольких элементов: квадрат в центре, ещё четыре квадрата ближе к углам, плюс длинные горизонтальные и вертикальные линии. Хорошо работает сетка или «рамка в рамке» на 70–90% поля. Для линзы 175×175 я обычно беру тестовую область около 140–155 мм, чтобы увидеть характер искажения, но не упираться в самый нервный край.
Если работаешь в LightBurn, логика такая: сначала запускаешь коррекцию линзы через 9 Point Correction, а уже потом правишь scale utility или калибровку осей. Я сам когда-то делал наоборот и потом удивлялся, почему центр отличный, а периферия всё равно живёт своей жизнью. На галво порядок реально важен.
Шаг 3. Снимаю размеры по X и Y отдельно
Дальше беру штангель и меряю не «на глазок», а по осям. Смотрю:
-
размер квадрата в центре;
-
размер такого же квадрата ближе к левому и правому краю;
-
размер по верхней и нижней зоне;
-
совпадают ли диагонали и не тянет ли форму в трапецию или бочку.
Если ошибка одинаковая по всему полю, чаще всего это общий масштаб. Если центр хороший, а край расползается, значит копаем коррекцию линзы, поле, профиль линзы или геометрию установки. Если одна сторона хуже другой, я сразу смотрю плоскость детали, фокус и настройки конкретной линзы.
Шаг 4. Правлю не всё подряд, а по очереди
Вот мой порядок:
-
Проверяю, та ли линза стоит и тот ли профиль загружен.
-
Подтверждаю рабочее поле. Не верю наклейке на корпусе, верю факту.
-
Делаю коррекцию линзы. Если углы «не сходятся», уменьшаю тестовую зону и повторяю.
-
После коррекции добиваю общий масштаб. Уже по измеренному квадрату или отдельной калибровке оси.
Когда нужно добить именно размер, а не форму, полезно держать под рукой материал про проверку размеров и поправку масштаба. Там логика та же: сначала понять тип ошибки, потом править ровно тот параметр, который виноват.
Как выровнять мелкую гравировку
Вот тут начинается самое интересное. С мелкой гравировкой галво может врать даже тогда, когда крупный квадрат выглядит прилично. Я обычно смотрю на это как на связку из пяти узлов.
1. Линза под задачу
Если ты пытаешься делать шильдики с микро-текстом, серийники по 1 мм или тонкую графику на линзе с большим полем, чудес не жди. Для мелких элементов лучше работают линзы меньшего поля: они дают меньшую точку и выше плотность энергии. Если заказов на микромаркировку много, удобнее иметь отдельную линзу под такую работу, чем постоянно героически дожимать 300×300.
2. Макет надо держать ближе к центру
Для мелких надписей и точной штриховки я стараюсь класть рабочую область в «сладкую» центральную зону. Да, поле позволяет больше. Но когда задача — тонкий контур, номер, QR или крошечный логотип, середина даёт стабильнее результат. На партии это видно сразу: меньше брака, меньше разницы от детали к детали.
3. Интервал, частота и скорость
Частая беда — крупноватый line interval. На мелком тексте большой интервал быстро превращает буквы в забор. Если гравировка выглядит рыхлой, я сначала уменьшаю интервал и смотрю, как заполняется штрих. Потом уже играю скоростью и частотой. Для маркировки по металлу или окрашенным поверхностям я почти всегда делаю маленькую матрицу тестов, а не угадываю на одной детали.
Если нужно получить чистый контраст на металле после калибровки, можешь заглянуть в материал про гравировку по нержавейке. Там хорошо видно, как режимы влияют на контур и насыщенность следа.
4. Тайминги и углы
Когда на мелких буквах появляется пережог в начале линии, утолщение на углах или неровный хвост, я проверяю не только режим, но и тайминги галво. Laser On TC, Laser Off TC и End TC сильно влияют на старт и остановку луча. Это уже не «первый уровень», но на тонкой работе настройки реально помогают убрать грязный вход и выход на штрихах.
5. Текст лучше переводить в кривые и смотреть на контур
Я не люблю отправлять в станок неизвестно как интерпретированный шрифт. Для ответственной мелочёвки перевожу текст в кривые, проверяю минимальную толщину штриха и смотрю, не съедает ли сама геометрия буквы. Иногда проблема вообще не в станке: шрифт слишком тонкий, а человек пытается прожечь его как большой логотип.
Мой рабочий рецепт для мелкой гравировки такой: честный фокус, центральная зона, линза под задачу, плотный интервал, тест режимов, потом уже точечная доводка таймингов. Когда идёшь в таком порядке, результат получается предсказуемый, а не лотерея на каждой заготовке.
Типовые косяки, из-за которых всё плывёт
-
Путают коррекцию линзы и общий масштаб. В итоге центр вылизали, а край всё равно врёт.
-
Верят профилю от другой линзы. Особенно после быстрой замены объектива.
-
Проверяют размер только в центре. Для галво этого мало.
-
Работают в самом краю поля на мелком тексте. А потом ругают станок.
-
Ставят слишком большое поле ради универсальности. Потом удивляются, что точка уже не та.
-
Лезут крутить мощность, когда проблема в фокусе или оптике.
-
Запускают партию, минуя тестовую матрицу. На галво это прямой путь к браку.
Мой чек-лист перед запуском партии
-
Сверил линзу, профиль и рабочую дистанцию.
-
Проверил чистоту линзы и зеркал.
-
Выставил фокус на реальной толщине детали.
-
Прожёг тест в центре и по четырём зонам поля.
-
Сначала довёл коррекцию линзы, потом общий масштаб.
-
Сместил мелкий макет ближе к центру поля.
-
Сделал мини-тест по интервалу, скорости и частоте.
-
Посмотрел контур букв в увеличении, а не только общий вид.
Если подвести итог совсем по-мастерски: масштаб по краям поля на галво надо проверять не одним квадратом в центре, а сеткой по рабочей зоне. Когда край врёт, сначала лечим коррекцию линзы и профиль, а общий масштаб правим уже потом. Мелкую гравировку спасают правильная линза, честкий фокус, центральная зона и аккуратный подбор интервала с таймингами. Я сам к этому пришёл через кучу тестов и испорченных пластин, так что совет тут практический: не пытайся победить всё одним ползунком. У галво хороший результат собирается из нескольких точных мелочей.
