Чистка линзы и зеркал: симптомы грязной оптики и как чистить правильно - Блог Папы Карло

Ну что, в мастерской опять пахнет фанерой и горячим кофе. Папа Карло на месте: если станок начал чудить, сейчас выведем его на чистую воду, только по-мужицки и с толком.

Если лазер вдруг стал резать вяло, кромка темнеет сильнее обычного, а привычные настройки внезапно перестали давать нормальный результат, первым делом я смотрю не в проценты мощности, а в оптику. Грязная линза и зеркала воруют часть энергии луча, сами нагреваются и в какой-то момент начинают портить рез, гравировку и настроение.

Что будет в статье: быстро проверим симптомы грязной оптики, соберём нормальный набор для чистки, пройдём пошаговый порядок работ и в конце сверимся с коротким чек-листом перед запуском.

Содержание статьи:

• Как понять, что оптика уже грязная
• Что приготовить перед чисткой
• Как я чищу линзу и зеркала в мастерской
• Ошибки, на которых оптика быстро умирает
• Как часто чистить и почему налёт возвращается
• Когда уже нужна замена, а не салфетка
• Чек-лист перед новым запуском

Как понять, что оптика уже грязная

Самая частая история в моей мастерской такая: человек начинает крутить скорость, мощность, фокус, ругаться на трубку, грешить на направляйки, а виноват тонкий налёт на линзе. У CO2-станка оптика пачкается быстро: дым, смола, мелкая пыль, копоть, кусочки клея из фанеры — всё это летит по тракту и оседает там, где луч должен идти чисто и бодро.

Вот признаки, которые я считаю классикой. Если поймал хотя бы пару пунктов сразу, значит чистка линзы лазерного станка и проверка зеркал уже напрашиваются.

Ещё один жирный намёк: смотришь на линзу под ярким фонариком, а там не прозрачная поверхность, а будто лёгкая дымка, желтоватый налёт, точки копоти или отпечаток пальца от чьих-то шаловливых рук. Тут тянуть не стоит. Такой налёт не просто мешает резать — он нагревается и может оставить на оптике уже не грязь, а реальный поджог.

Промежуточный вывод: если лазер не режет с первого прохода, гравировка побледнела или кромка стала грубее, сперва проверяй чистоту оптики, а уже потом лезь в настройки и механику.

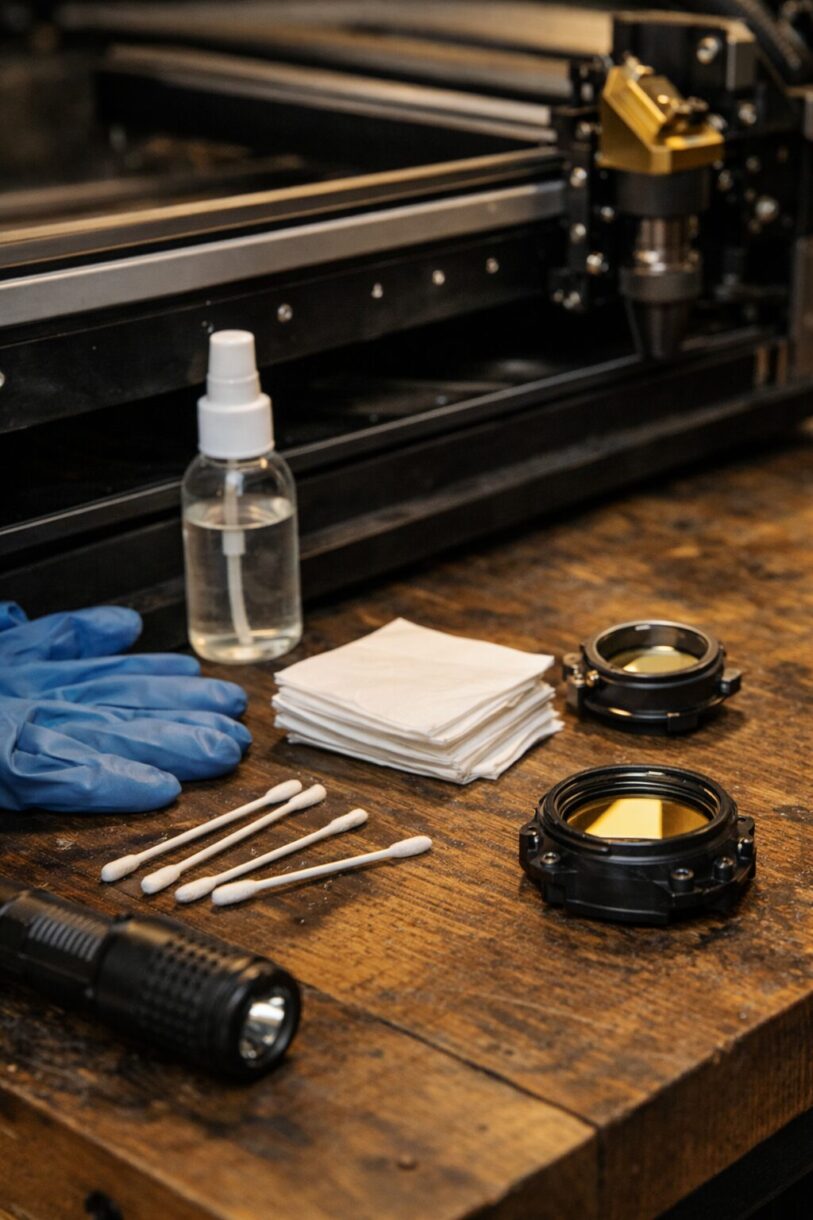

Что приготовить перед чисткой

Я люблю, когда всё лежит под рукой. Бумажные полотенца, футболки, рукав старой толстовки — это прямой путь к микроцарапинам. Оптика такое не прощает.

Вот мой нормальный набор для работ, когда нужна чистка зеркал лазерного станка или линзы CO2:

• салфетки для оптики или чистая мягкая ткань, которая не оставляет ворс;
• качественные ватные палочки для оптики;
• очиститель для линз или изопропиловый спирт высокой чистоты;
• нитриловые перчатки;
• яркий фонарик для осмотра поверхности;
• резиновая груша или другой аккуратный способ сдуть пылинки;
• чистое место на столе, где детали не укатятся и не словят новую грязь.

Чего я не советую: жёсткие предметы, ножички, иголки, отвёртки, бытовые стеклоочистители с агрессивной химией и любые салфетки, которые уже успели пожить интересную жизнь. Одной и той же грязной палочкой по зеркалу елозить тоже не надо — весь смысл чистки тогда теряется.

Если собираешься вынимать её из оправы, заранее сфотографируй, как она стояла. У разных головок ориентация линзы может отличаться, и угадайка тут не лучший жанр. Снял — зафиксировал — почистил — поставил обратно так же.

Как я чищу линзу и зеркала в мастерской

1. Глушу станок и даю оптике остыть

Тут всё просто: питание выключил, голове дал остыть, рабочую зону открыл, свет включил ярче. Спешка в таких делах не геройство, а шанс уронить линзу или оставить отпечаток. Оптика любит спокойные руки и чистый стол.

2. Сначала осматриваю, а потом уже тру

Это важный момент. Сухую грязь по линзе гонять туда-сюда нельзя — можно поймать царапину на ровном месте. Сначала я смотрю на линзу и зеркала под фонариком. Ищу дымку, точки, смоляной налёт, радужные разводы, следы перегрева. Если вижу крупную пылинку, аккуратно убираю её, а уже потом перехожу к самой чистке.

Особенно внимательно смотрю нижнюю сторону линзы в голове. Именно там часто собирается самый мерзкий налёт: дым затягивает обратно, смола прилипает, и луч начинает жарить эту плёнку в упор. Внешне мелочь, а по качеству реза — провал.

3. Зеркала чищу мягко, одной чистой стороной за проход

Берёшь палочку или салфетку для оптики, слегка смачиваешь очистителем, чтобы она была влажной, а не текла ручьём, и работаешь лёгкими касаниями. Я не давлю, не скребу и не делаю вид, что полирую капот. Моя задача — поднять налёт с поверхности, а не втереть его поглубже.

Обычно я прохожу от чистого участка к грязному, затем беру новую сторону салфетки или новую палочку. Если на зеркале после первого прохода осталась дымка, повторяю ещё раз уже свежим материалом. Когда поверхность чистая, даю ей спокойно высохнуть и снова смотрю в отражение под фонариком. Хорошее зеркало выглядит так, что его почти не замечаешь, а грязь видно сразу.

4. Линзу чищу с двух сторон и не хватаю пальцами

С линзой я всегда работаю особенно нежно. Держу только за край, в перчатках. Смачиваю чистую палочку или салфетку средством для оптики и прохожу поверхность короткими аккуратными движениями, не топчась на одном месте. Потом беру свежую сухую сторону и убираю остатки влаги. Та же история — никаких грубых движений и никакой экономии на расходниках.

Если линза вынималась из тубуса, перед сборкой ещё раз смотрю, нет ли ворсинки по краю и правильно ли она ориентирована. Вот тут многие и ловят второй круг проблем: вроде всё почистили, а обратно собрали криво. Потом человек пишет на форумах, что после чистки стало только хуже. Ну да, бывает.

5. Даю оптике высохнуть и делаю тест на обрезке

Запускать станок сразу после влажной чистки я не люблю. Пару минут жду, пока всё полностью высохнет. Дальше ставлю небольшой тест на обрезке того материала, на котором обычно работаешь: квадрат, линия, маленькая гравировка, что угодно, лишь бы быстро увидеть результат.

Если после чистки луч снова бодрый, линия стала тоньше, рез уходит глубже, а кромка выглядит приличнее — отлично, попали в цель. Если результата почти нет, уже начинаю копать дальше: проверяю центровку, фокус, состояние сопла, вытяжку и саму оптику на скрытые повреждения.

Промежуточный вывод: правильная чистка линзы и зеркал — это не «потёр чем попало и погнал дальше», а спокойный ритуал: осмотр, мягкая чистка, новая палочка на каждый проход, сушка и тест.

Ошибки, на которых оптика быстро умирает

Я этих ошибок насмотрелся вагон. Сам когда-то тоже ловил пару глупостей, так что рассказываю не из учебника, а из мастерской.

• Тереть сухую линзу или зеркало. Пылинка превращается в абразив, и привет, микроцарапины.
• Хватать линзу пальцами по рабочей поверхности. Жирный след потом поджаривается лучом.
• Использовать одну палочку до победного конца. В итоге грязь просто размазывается.
• Лить слишком много жидкости. Потёки по оправе и разводы — удовольствие так себе.
• Чистить наспех прямо над грязным столом. Снял деталь, положил в пыль, потом удивляешься, почему эффекта ноль.
• Игнорировать вытяжку и air assist. Можно намыть линзу хоть до блеска, но при слабом отводе дыма она снова зарастёт очень быстро.
• Пытаться оживить линзу с поджогом, сколом или царапинами. Тут уже не героизм нужен, а замена.

Отдельно скажу про «народные методы». Когда вижу советы почистить оптику первой попавшейся бытовой химией, у меня в мастерской где-то грустно вздыхает один старый станок. Для обычного стекла это ещё куда ни шло, а для лазерной оптики надо брать то, что рассчитано именно на такие поверхности.

Как часто чистить и почему налёт возвращается слишком быстро

Тут нет волшебной цифры на все случаи. Если ты режешь акрил, фанеру, МДФ, картон и вообще всё, что активно дымит и пахнет приключениями, смотреть на линзу надо часто. В загруженной мастерской я советую короткий осмотр делать хоть каждый день, а более вдумчивую чистку — по факту налёта и по симптомам. При спокойной нагрузке интервал можно растянуть, но контроль всё равно нужен регулярный.

Если оптика пачкается подозрительно быстро, я бы проверил вот что:

• хорошо ли вытяжка вытягивает дым из камеры;
• нормально ли дует air assist и не забито ли сопло;
• не слишком ли медленно идёт рез на этом материале;
• не летит ли вверх много смолы, клея и копоти именно с конкретной партии материала;
• чисто ли внутри самого станка, особенно в районе головы и направляющих.

Часто проблема не в самой чистке, а в том, что станок каждый запуск снова купается в дыму. Тут уже надо лечить причину, а не только протирать последствия.

Когда уже нужна замена, а не салфетка

Есть вещи, которые чисткой не лечатся. Если на линзе или зеркале появились царапины, выщерблины, мутные участки, которые не уходят после аккуратной чистки, следы поджога, трещины, яма от перегрева или стойкое изменение цвета, такую оптику лучше менять. Да, жалко. Да, хочется дотянуть ещё пару заказов. Но эта экономия обычно выходит боком: качество падает, луч греет деталь как попало, а дальше можно попасть уже на более дорогой ремонт.

Ещё тревожный сценарий — после чистки всё хорошо буквально на пару заданий, потом опять провал. Тут я бы не успокаивал себя мыслью «ну просто материал такой». Иногда это уже подбитая линза, иногда зеркало с повреждённым покрытием, иногда косяк по вытяжке или подаче воздуха. Короче, если грязная оптика возвращается как дурная привычка, нужен нормальный осмотр всей цепочки.

Чек-лист перед новым запуском

Мой быстрый чек перед работой выглядит так:

• линза чистая с двух сторон и полностью сухая;
• на зеркалах нет дымки, точек и разводов;
• в оправе и возле сопла не торчит ворс;
• сопло чистое, воздух идёт уверенно;
• вытяжка тянет бодро, дым в камере не висит;
• первый тест делаю на обрезке, а не на готовой детали клиента.

Финал от Папы Карло

Скажу так: чистая оптика — это один из самых дешёвых способов держать качество на уровне. Не надо каждый раз обвинять трубку, электронику и фазу луны. Очень часто весь секрет в том, что линза покрылась плёнкой, зеркало словило копоть, и луч уже не тот красавец, что был неделю назад.

Так что мой совет простой: заметил, что лазер режет хуже, кромка темнее, а настройки поплыли — тормозни, открой голову и проверь оптику. Аккуратная чистка зеркал и линзы занимает не так много времени, зато экономит деньги, нервы и пару крепких слов, которые обычно вырываются в самый неподходящий момент.

А у меня на сегодня всё: Папа Карло пошёл дальше работать с фанерой прямыми руками и чистой линзой.
