Привет. Если у принтера Elegoo пропала нормальная подача, появились щелчки, филамент стачивается в пыль или пластик идёт рывками, чаще всего смотреть нужно не только на сопло, а на весь экструдерный тракт. Ниже я покажу, как устроен узел, по каким симптомам понять источник проблемы и как обслуживать его аккуратно, чтобы не раскрутить половину головы зря.
Статья рассчитана именно на практику: сначала разберём устройство, потом пройдёмся по диагностике от простого к сложному, а в конце оставлю короткий чек-лист, который помогает быстро вернуть принтер в строй.
Содержание:
- Как устроен экструдер Elegoo и где у него слабые места
- Какие симптомы показывают, что проблема именно в экструдере
- Порядок диагностики: от катушки до хотэнда
- 1. Проверьте, идёт ли филамент свободно до экструдера
- 2. Посмотрите на конец филамента после выгрузки
- 3. Сделайте пробную экструзию на рабочей температуре
- 4. Осмотрите шестерни и полость подачи
- 5. Не путайте экструдер и хотэнд
- Как обслуживать экструдер Elegoo, чтобы не сделать хуже
- Где чаще всего ошибаются при разборке и настройке
- Когда чистки уже мало и узел пора менять
- Короткий чек-лист перед следующей печатью
Как устроен экструдер Elegoo и где у него слабые места
У большинства актуальных FDM-принтеров Elegoo логика одна и та же: мотор, редуктор, пара подающих шестерён, прижимной механизм, короткий путь филамента к хотэнду и дальше уже горло, термобарьер и сопло. Корпус, доступ к винтам и компоновка головы отличаются у Neptune, Centauri и других моделей, но сама цепочка подачи почти всегда проверяется одинаково.
Проще говоря, экструдер — это не один моторчик, а целый узел, который должен сделать три вещи: ровно захватить пруток, протолкнуть его с нужным усилием и не дать ему уйти в сторону. Как только в этой цепочке появляется лишнее сопротивление, принтер начинает щёлкать, жевать пластик или уходит в недоэкструзию.
Слабые места тут обычно такие:
подающие шестерни — на них набивается пыль от филамента и стружка от «погрызенного» прутка;
прижим — слишком слабый даёт проскальзывание, слишком сильный срезает поверхность филамента;
тракт после шестерён — кусочек PTFE, входное отверстие, горло, тепловой барьер;
сопло и зона плавления — если там пробка, экструдер внешне кажется виноватым первым;
разъёмы и кабели головы — особенно если после обслуживания что-то недовставили или пережали.
Вот здесь многие и путаются. Они слышат щелчки и сразу грешат на шестерни. А по факту мотор может быть живой, прижим выставлен нормально, но дальше по тракту уже стоит пробка. Поэтому экструдер надо оценивать не по одному симптому, а по связке признаков.
Если хотите сначала разобраться, как вообще разложена линейка бренда и чем отличаются FDM-серии, загляните в материал по актуальным моделям Elegoo. Там проще понять, почему у Neptune и Centauri доступ к узлу подачи устроен по-разному.
Какие симптомы показывают, что проблема именно в экструдере
Ниже — короткая карта симптомов. Я специально не сваливаю всё в один мешок, потому что «не подаёт пластик» может означать три разных сценария.
| Симптом | Что чаще всего это значит | С чего начать |
| Щёлчки при подаче | Либо шестерни буксуют, либо дальше по тракту слишком большое сопротивление | Проверить сопло, температуру и чистоту шестерён |
| Филамент сточен в пыль | Прижим завышен, тракт клинит или пруток идёт с перекосом | Ослабить прижим, срезать повреждённый участок, проверить вход в экструдер |
| Подача идёт рывками | Частичный засор, мусор в шестернях, перегрев зоны горла или нестабильный прижим | Сделать горячую прочистку и осмотреть зубья |
| На старте всё нормально, потом провал | Нагревается горло, идёт heat creep, либо катушка начинает тянуть с усилием | Проверить вентилятор хотэнда и свободный ход филамента |
| Мотор крутится, а пластик не идёт | Шестерни проскальзывают или филамент уже пережёван | Разобрать подающий узел и посмотреть след на прутке |
Есть и ещё один важный момент. Если принтер даёт редкие пропуски только на быстрых участках, а медленно давит пластик нормально, это не всегда «сломанный экструдер». Иногда корень проблемы в слишком агрессивном профиле печати, сыром материале или уже подзабитом сопле. Для таких случаев у меня обычно вторая проверка — статья про разницу между забитым соплом и проскальзыванием экструдера.
Самый характерный именно «экструдерный» признак — это когда повреждение видно на самом прутке. Его стачивает, с одной стороны появляется лысина, идёт мелкая пластиковая крошка, а после извлечения конец нити выглядит пережёванным. Тут уже почти всегда надо лезть к шестерням и прижиму, а не только к соплу.
Порядок диагностики: от катушки до хотэнда
Я советую идти строго от простого к сложному. Тогда не получится ситуация, когда вы уже сняли кожух, отсоединили вентиляторы, а потом внезапно обнаружили, что катушка банально зацепилась за край.
1. Проверьте, идёт ли филамент свободно до экструдера
Сначала снимаем нагрузку с головы и смотрим на подачу до узла. Катушка должна крутиться легко, пруток не должен иметь острых перегибов, а если у модели есть направляющая трубка, внутри не должно быть мусора и сильного износа. Если здесь уже есть сопротивление, экструдер будет бороться не с печатью, а с механикой тракта.
2. Посмотрите на конец филамента после выгрузки
Если кончик острый и чистый, захват ещё живой. Если конец расплющен, ободран или с заметной выработкой, узел уже буксовал. Для отдельной диагностики пригодится материал о том, почему шестерня грызёт пруток и как понять, что виноват не материал, а именно подача.
3. Сделайте пробную экструзию на рабочей температуре
Здесь важно не давить пластик на холодном хотэнде и не пытаться «протолкнуть силой». Нагрейте сопло под текущий материал, выгрузите испорченный кусок, отрежьте свежий конец и дайте команду на подачу. Если поток идёт ровной ниткой, а затем снова начинает рваться под нагрузкой, ищите частичный засор или проблемы с температурой. Если с самого начала идёт треск и проскальзывание, причина обычно ближе к захвату или к пробке прямо у входа в хотэнд.
4. Осмотрите шестерни и полость подачи
После пары катушек там часто скапливается мелкая пыль. Особенно если вы печатали мягким TPU, старым PETG или прутком с грязной поверхностью. Я обычно смотрю не только на сами зубья, но и на боковые стенки канала: комок крошки в этом месте легко даёт перекос, из-за которого шестерни вроде бы крутятся, а фактическая подача плавает.
5. Не путайте экструдер и хотэнд
Это, пожалуй, самая частая ошибка. Когда печать срывается, человек начинает крутить прижим или менять мотор, хотя проблема уже ушла ниже — в термобарьер, сопло или температурный режим. Если узел подачи визуально чистый, а филамент всё равно идёт с сильным сопротивлением, переходите к материалу про засор экструдера и сопла.
Практический момент, о котором часто молчат: после печати угленаполненными и просто жёсткими абразивными пластиками износ шестерён и сопла копится незаметно. Принтер ещё печатает, но запас по тяге уже падает. На обычном PLA это можно не заметить, а на PETG или TPU проблемы вылезают сразу.
Как обслуживать экструдер Elegoo, чтобы не сделать хуже
Нормальное обслуживание экструдера — это не обязательно полный разбор головы. В большинстве случаев хватает аккуратной ревизии, чистки и контрольной подачи. Я бы делал так:
Полностью выгрузить филамент на рабочей температуре.
Отрезать повреждённый участок прутка, чтобы не затягивать крошку обратно.

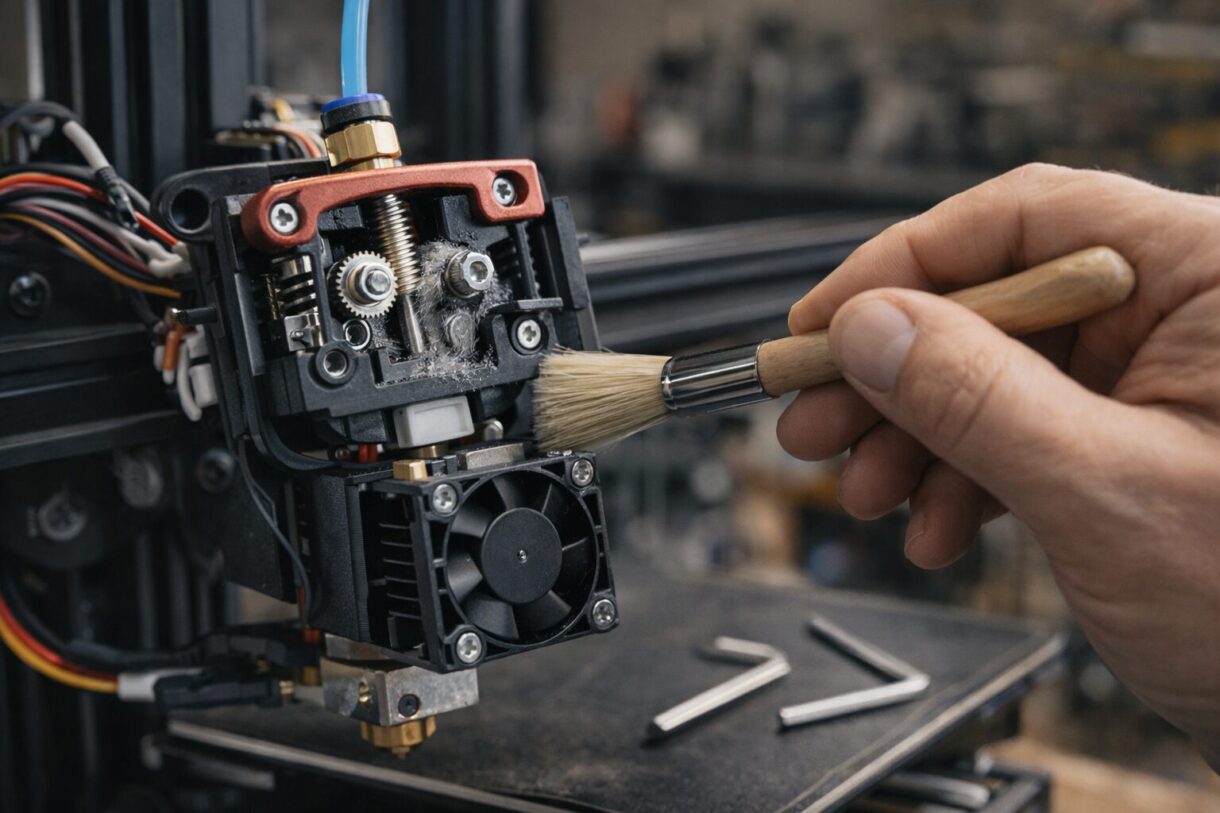

Открыть доступ к шестерням и убрать пластиковую пыль мягкой кистью, пинцетом или сжатым воздухом без фанатизма.
Проверить, не забит ли входной канал, нет ли заусенцев и перекоса у прижимного ролика.
При подозрении на пробку прочистить сопло и только потом снова оценивать работу шестерён.
После сборки прогреть сопло и сделать контрольную подачу, а затем уже запускать тестовую деталь.
Чего точно не стоит делать: лить смазку на подающие шестерни, ковырять зубья чем попало, тянуть холодный филамент «на силу» и сразу после разборки печатать большую модель без проверки первых 30–50 мм подачи. Экструдерный узел любит чистоту и точную механику, а не жир и лишнюю грубость.
Если у вас Neptune и принтер работает часто, полезно привязать ревизию экструдера к обычному сервису механики: чистке направляющих, контролю люфтов и проверке головы. По этой же причине я всегда советую держать под рукой и материал о том, когда уже пора менять сопло, потому что изношенное сопло очень любит маскироваться под «капризный экструдер».
Где чаще всего ошибаются при разборке и настройке
Тут собрал то, на чём чаще всего теряют время.
Сразу крутят прижим. Если тракт ниже забит, усиление прижима только сильнее сгрызёт пруток.
Путают плохой первый слой с проблемой подачи. Иногда пластик подаётся нормально, а страдает просто высота сопла. Для этого есть отдельная настройка — нормальный Z-offset.
Не чистят шестерни после стачивания филамента. Срезали повреждённый кусок, вставили новый, а пластиковая пыль осталась внутри и всё повторилось.
Лезут в калибровку потока до механики. Flow, pressure advance и прочие цифры не лечат грязные зубья и частичный засор.
Собирают голову в спешке. Недовставленный разъём вентилятора или датчика легко превращает ремонт экструдера в новую неисправность.
Есть и более тонкая ошибка: пытаться оценить узел подачи только на холостой экструзии в воздух. На столе и в модели нагрузка другая. Поэтому после ревизии я предпочитаю маленький тест: ровная юбка, квадрат первого слоя и короткая стенка. Если именно под нагрузкой появляются пропуски, проблема ещё не решена.
Когда чистки уже мало и узел пора менять
Замена нужна не тогда, когда один раз был засор, а когда узел перестаёт держать стабильность после нормальной чистки и проверки тракта. Обычно на замену намекают такие признаки:
зубья подающих шестерён заметно сточены или скруглены;
прижим приходится всё время подкручивать, а стабильности всё равно нет;
мотор греется, шумит или периодически не тянет даже на чистом тракте;
есть люфт, трещина корпуса или перекос ролика;
после чистого сопла и свежего филамента подача всё равно рвётся одинаково.
Если сомневаетесь, посмотрите на симптом со стороны результата печати. Когда проблема уже повторяется от катушки к катушке и на разных профилях, это почти никогда не «случайность материала». Это либо механический износ, либо узел работает на грани.
Заодно полезно держать в голове соседние неисправности головы. У меня на сайте для этого уже есть разбор, что чаще всего умирает в хотэнде и рядом с ним. Иногда меняют шестерни, а виноват в итоге оказывается не они, а вентилятор термобарьера или нагревательный узел.
Короткий чек-лист перед следующей печатью
Катушка вращается свободно, пруток не идёт в экструдер с натягом.
Конец филамента после загрузки не пережёван и не сплющен.
Шестерни чистые, внутри нет пыли и пластиковой крошки.
Сопло прогрето под материал, контрольная подача идёт ровно.
Вентилятор хотэнда работает нормально, голова не перегревает горло.
После вмешательства сделан короткий тест, а не сразу большая печать.
Итог простой: экструдер Elegoo редко ломается «внезапно и просто так». Обычно он заранее показывает симптомы — щелчки, стружку, рывки, повторяющуюся недоподачу. Если идти по цепочке от катушки к соплу и не крутить настройки вместо механики, источник проблемы находится заметно быстрее и с меньшим риском добить исправные детали.
