Экструдер Anycubic - как устроен, когда обслуживать и что ломается чаще

Привет. Если у принтера Anycubic начались щелчки, пропуски подачи, сточенная стружка на филаменте или пластик просто перестал идти, смотреть нужно не только в сопло. Экструдер у Anycubic чаще всего ломается не «целиком», а по цепочке: прижим, шестерни, путь подачи, температура, засор в хотэнде или слишком жёсткий режим печати. Ниже я быстро разберу устройство узла, дам нормальный порядок диагностики и покажу, что обслуживать регулярно, а что трогать только по симптомам.

• Содержание

Содержание

• Как устроен экструдер Anycubic
• Типовые поломки и симптомы
• Порядок диагностики от простого к сложному
• Как обслуживать узел и не наделать лишнего
• Где ошибаются чаще всего
• Когда нужна замена, а не чистка
• Краткий чек-лист

Как устроен экструдер Anycubic

Если коротко, экструдер — это холодная часть узла подачи. Он захватывает пруток шестернями, дозирует усилие и проталкивает материал дальше в хотэнд. Сам хотэнд плавит пластик, а сопло уже формирует линию. Новички часто смешивают эти вещи в один комок и в итоге начинают лечить не тот узел.

У Anycubic нет одной-единственной конструкции на все модели. На старых или крупных машинах встречался выносной Bowden-подход, а на более свежих FDM-моделях семейства Kobra чаще используется direct drive, когда экструдер находится прямо в печатающей голове. Для практики это важно: путь филамента короче, контроль подачи точнее, но узел сильнее зависит от чистоты внутри головы.

Внутри обычно есть несколько базовых деталей:

• шаговый мотор;
• ведущая шестерня или пара подающих шестерён;
• прижимной ролик или подпружиненный прижим;
• входной канал под филамент и короткий PTFE-участок там, где он предусмотрен конструкцией;
• датчик наличия филамента на части моделей;
• в более новых головах — дополнительные модули вроде датчиков, резака или элементов быстросъёмного узла.

На практике это значит простую вещь: когда человек говорит «сломался экструдер Anycubic», под этой фразой может скрываться всё что угодно — от забитого сопла и сточенной пластиковой пыли в шестернях до ослабленного прижима или кусочка филамента, который застрял выше хотэнда.

По поколениям разница тоже есть. У Kobra и части Kobra 2 обычно более привычная компактная direct-drive-схема. У Kobra 3 и Kobra S1 голова уже плотнее интегрирована, поэтому проблема может сидеть не только в зубьях шестерни, но и в коротком канале подачи, датчике или посадке хотэнда после чистки.

Если хотите сначала понять логику по модельному ряду, загляните в общий разбор линейки Anycubic, а для свежих голов — в материалы про Kobra 3 и Kobra S1.

Типовые поломки экструдера Anycubic и как они выглядят

Теперь к самому полезному. Ниже — симптомы, которые я бы проверял в первую очередь, если Anycubic начал подавать пластик неровно.

Самые частые сценарии на Anycubic я бы разделил так.

Первый сценарий: экструдер щёлкает, но виновато не железо, а режим печати. Слишком низкая температура, завышенная скорость, забитое сопло, первый слой слишком прижат к столу — всё это заставляет мотор давить пластик туда, где ему уже тесно. Внешне кажется, что умер экструдер, а по факту он просто упёрся в сопротивление.

Второй сценарий: шестерни живые, но внутри накопилась пластиковая пыль. После нескольких эпизодов проскальзывания зубья уже хватают пруток неуверенно, и начинаются пропуски.

Третий сценарий: проблема появилась после смены материала. Особенно часто это ловят при переходе с более горячих пластиков на PLA. Остатки прошлого материала сидят в горле, а новый уже пытаются продавить на более низкой температуре. Получается пробка, и человек разбирает экструдер, хотя начинать надо было с правильного вытеснения старого пластика.

Четвёртый сценарий: после обслуживания узел собрали, но хотэнд сел не до конца или перекосился канал подачи. Тогда экструдер может быть исправен, а пластик всё равно упрётся в ступеньку или зазор внутри тракта.

Если симптом больше похож не на поломку узла, а на общую проблему подачи, очень советую рядом прочитать материалы про засор экструдера и сопла и про разницу между забитым соплом и проскальзыванием экструдера. Эти две истории люди путают постоянно.

Порядок диагностики: от простого к сложному

Я бы не лез сразу отвёрткой в голову. Нормальная диагностика экономит и время, и нервы.

1. Проверьте путь филамента до экструдера

Катушка должна разматываться свободно. Узел на витках, пережатый кусок прутка, трещина на хрупком PLA или слишком тугой вход через датчик уже дают симптом «экструдер не тянет».

2. Сделайте тест экструзии в воздух

Прогрейте сопло под текущий материал и выдавите немного пластика в воздух, без печати. Если линия выходит ровно, вертикально и стабильно, сам тракт подачи, скорее всего, жив. Если поток короткий, рваный или идёт рывками, уже есть повод идти глубже.

3. Отделите проблему сопла от проблемы экструдера

Это ключевой момент. Если при нагретом хотэнде и лёгком ручном подталкивании пластик всё равно идёт плохо, я сначала подозреваю сопло, горло или неправильную температуру. Если руками продавить можно, а мотором — нет, чаще виноваты прижим, шестерни, стружка, кабель мотора или застрявший кусочек филамента выше зоны плавления.

4. Посмотрите на сам пруток после выгрузки

Сильные насечки, сплющивание, выеденная канавка, белёсый порошок — хороший маркер, что шестерни буксовали. Здесь полезно не только почистить зубья, но и понять, почему это случилось.

5. Оцените первый слой и режим печати

Если сопло слишком придавлено к столу, экструдер будет щёлкать уже на старте, особенно на PLA и PETG. Визуально кажется, что подача умерла, а на деле пластику просто некуда лечь. Перед разбором головы стоит проверить калибровку и поведение первого слоя. По теме пригодятся мои заметки про профиль Anycubic Kobra в Cura и про рабочие сопла под разные задачи.

6. Только после этого разбирайте узел

Если предыдущие шаги не помогли, выгружайте пластик, выключайте питание и вскрывайте голову. Внутри смотрите три вещи: чистоту зубьев, свободный проход филамента и целостность прижима. На новых интегрированных головах Anycubic ещё проверьте, не сидит ли криво хотэнд и нет ли проблемы в коротком канале между экструдером и горячей частью.

Как обслуживать экструдер Anycubic и не наделать лишнего

Хорошее обслуживание — это не «разобрать всё до последнего винта». Я бы делил его на регулярную профилактику и обслуживание по симптомам.

Что делать регулярно

• раз в месяц смотреть, как идёт экструзия из сопла на прогретом узле;
• проверять, нет ли стружки на зубьях и у входа филамента;
• осматривать сопло на подтёки и нагар;
• после проблемных печатей чистить силиконовый носок и зону вокруг сопла;
• не допускать, чтобы в тракт уходил грязный, мокрый или явно деформированный пруток.

Что делать по симптомам

Если пошли щелчки, пропуски или жевание прутка, порядок такой:

1. Прогреть узел под материал и корректно выгрузить филамент.
2. Обесточить принтер.
3. Снять крышку головы и открыть доступ к шестерням.

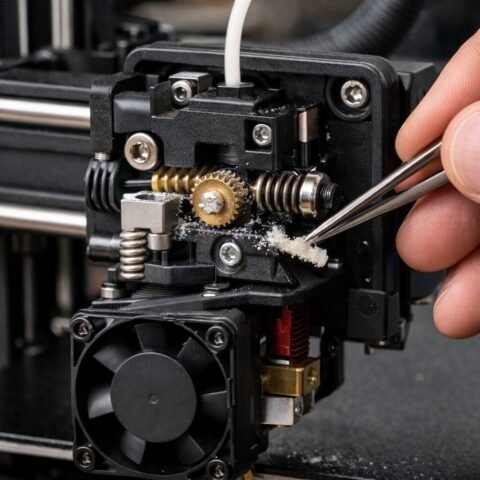

4. Мягкой кистью, пинцетом или деревянной палочкой убрать пластиковую пыль и налипшие куски.
5. Проверить, не забит ли входной канал и ровный ли срез у PTFE-вставки, если она есть в вашей конструкции.
6. Собрать узел и сделать короткий тест экструзии.

Теперь важные практические оговорки, о которых часто молчат.

Не надо лить смазку на шестерни подачи. Это не помогает захвату филамента, зато отлично собирает грязь и пыль.

Не надо сразу крутить прижим до упора. Перетянутый прижим не делает подачу «сильнее», а чаще сплющивает пруток и ускоряет жевание. Если после регулировки появились более глубокие насечки на пластике, вы уже ушли не туда.

Не надо чистить всё одной иглой через сопло. Игла помогает только при части засоров внизу. Если обломок сидит выше, толкать снизу почти бесполезно.

После смены материала делайте нормальное вытеснение. Если до этого печатали чем-то горячим, а потом сразу вставили PLA, лучше прогреть узел выше обычного рабочего режима и выгнать остатки старого пластика. Иначе пробка появится вроде бы «на ровном месте».

Если печатаете наполненными материалами, не переоценивайте маленькие сопла. Часто проблема начинается не с экструдера, а с того, что композитный пластик гонят в слишком узкий проход. По расходникам тут полезно держать под рукой и статью о том, когда уже пора менять сопло.

Где на практике ошибаются чаще всего

Вот тот самый non-commodity-блок, который реально экономит время.

Ошибка №1 — лечить щелчки только механикой. На Anycubic щелчок экструдера очень часто означает, что в сопле или в режиме печати выросло сопротивление. Сначала температура, скорость, высота первого слоя и состояние сопла. Потом уже разбор шестерён.

Ошибка №2 — не смотреть на извлечённый филамент. А это почти бесплатная диагностика. По форме насечек и по тому, где именно его сточило, можно быстро понять: буксует прижим, клинит ниже, или пластик уже размягчается слишком рано и мнётся в тракте.

Ошибка №3 — считать, что раз TPU зажевало, значит умер экструдер. На самом деле TPU очень чувствителен к геометрии входа, скорости и ретрактам. Если узел конструктивно живой, но материал мягкий, проблема может решаться режимом печати, а не заменой половины головы.

Ошибка №4 — собирать узел наспех после чистки. Неполная посадка хотэнда, перекос канала, недовставленная трубка, забытый фиксатор — и вы получаете те же симптомы уже после «ремонта».

Ошибка №5 — думать, что экструдер всегда виноват в недоэкструзии. Недостаточная подача может идти от изношенного сопла, сырого филамента, плохого профиля в слайсере, скачков температуры и даже банально от слишком высокой объёмной производительности для конкретной связки хотэнд + сопло + пластик.

Когда уже нужен ремонт или замена, а не чистка

Чисткой и регулировкой можно закрыть далеко не всё. Я бы считал замену оправданной в таких случаях:

• зубья шестерни заметно сточены и уже плохо хватают даже нормальный сухой пруток;
• прижимной рычаг треснул, люфтит или не держит стабильное усилие;
• мотор пропускает шаги или шумит даже без сильной нагрузки;
• после полной прочистки и проверки сопла проблема возвращается почти сразу;
• после разборки видно, что узел повреждён механически, а не просто загрязнён.

На новых Anycubic ещё бывает история, когда выгоднее менять не «весь экструдер наугад», а конкретный модуль: хотэнд, датчик, кабель, часть тракта подачи или сборку головы. Поэтому перед заказом железа лучше честно ответить себе на вопрос: пластик не может пройти через узел или узел не может его ухватить? Это две очень разные неисправности.

Если проблема проявляется только на одной модели, имеет смысл параллельно посмотреть и её обзор: например, Kobra 2 или обычная Kobra.

Краткий чек-лист, если экструдер Anycubic начал чудить

• Проверьте катушку, путь филамента и датчик наличия.
• Сделайте тест экструзии в воздух на прогретом сопле.
• Оцените первый слой: не прижато ли сопло слишком низко.
• Осмотрите извлечённый пруток на насечки, сплющивание и пластиковую пыль.
• Почистите зубья и входной канал, а не только сопло снизу.
• После смены материала полностью вытесните остатки старого пластика.
• Не перетягивайте прижим и не мажьте шестерни смазкой.
• Если после чистки проблема возвращается быстро, ищите износ или ошибку сборки.

Итог простой: экструдер Anycubic — узел несложный, но очень зависимый от общей цепочки подачи. Когда диагностика идёт от катушки и режима печати к соплу, а уже потом к шестерням и мотору, причина обычно находится быстро. А вот хаотичный разбор головы «на удачу» чаще даёт лишнюю работу и те же симптомы на следующем запуске.
