Привет, я Папа Карло. Если коротко: с Anycubic Water Wash Resin рабочая схема такая — печатаем на спокойных стартовых параметрах, после печати смываем остатки смолы водой короткими циклами, потом даём модели полностью высохнуть и только после этого дозасвечиваем. Главная ошибка тут не в самой печати, а в постобработке: долгая мойка, спешка с UV и грязная вода быстро превращают аккуратную деталь в липкую, белёсую или хрупкую.
Ниже дам стартовые настройки, порядок мойки, сушку, дозасветку и разберу симптомы, по которым сразу видно, что пошло не туда. Плюс покажу, когда эта смола реально удобна, а когда логичнее смотреть в сторону более прочных составов.
Содержание:
Что это за смола и для каких задач подходит
Anycubic Water Wash Resin — это водосмываемая фотополимерная смола для LCD/MSLA-принтеров. Её главный плюс понятен сразу: после печати модель можно отмывать водой, а не изопропиловым спиртом. Для домашнего стола это удобно: меньше резкого запаха, проще организовать рабочее место, меньше возни с отдельной тарой под IPA.
Но тут есть момент, о котором новички часто забывают. Water Wash не означает, что смола стала безобидной и про отходы можно не думать. Вода после мойки всё равно содержит остатки неотверждённого фотополимера, так что относиться к ней надо так же внимательно, как к любой смоляной химии. Ещё один нюанс — по механике такие составы обычно больше заточены под удобство постобработки и детализацию, чем под ударную вязкость.
Где она хороша: миниатюры, декоративные модели, бюсты, прототипы с мелкой фактурой, учебные и хоббийные детали, где важнее чистая поверхность и простая мойка. Где уже стоит включать голову: тонкие защёлки, функциональные элементы под нагрузкой, длинные тонкие детали, которые легко пересушить или перекалить на UV. Для таких задач имеет смысл сравнить её с water-wash ABS-like resin или с более жёсткими составами из семейства Anycubic ABS-like resin.
Если вы только входите в смолу, советую сначала понять общую логику процесса: как работает засветка, поддержка и постобработка. Для этого полезно держать под рукой базовый материал про печать фотополимерной смолой. А эта статья — уже про более узкий и практичный сценарий именно с Anycubic Water Wash Resin.
Стартовые настройки печати
Сразу дам главное правило: настройки для этой смолы зависят от экрана принтера, мощности источника света, температуры в комнате и геометрии модели. Поэтому любые числа ниже — это стартовая точка, а не священная табличка. Нормальный путь такой: взяли базовый профиль, прогнали маленькую калибровку, посмотрели на результат и уже потом трогаете экспозицию и подъём.

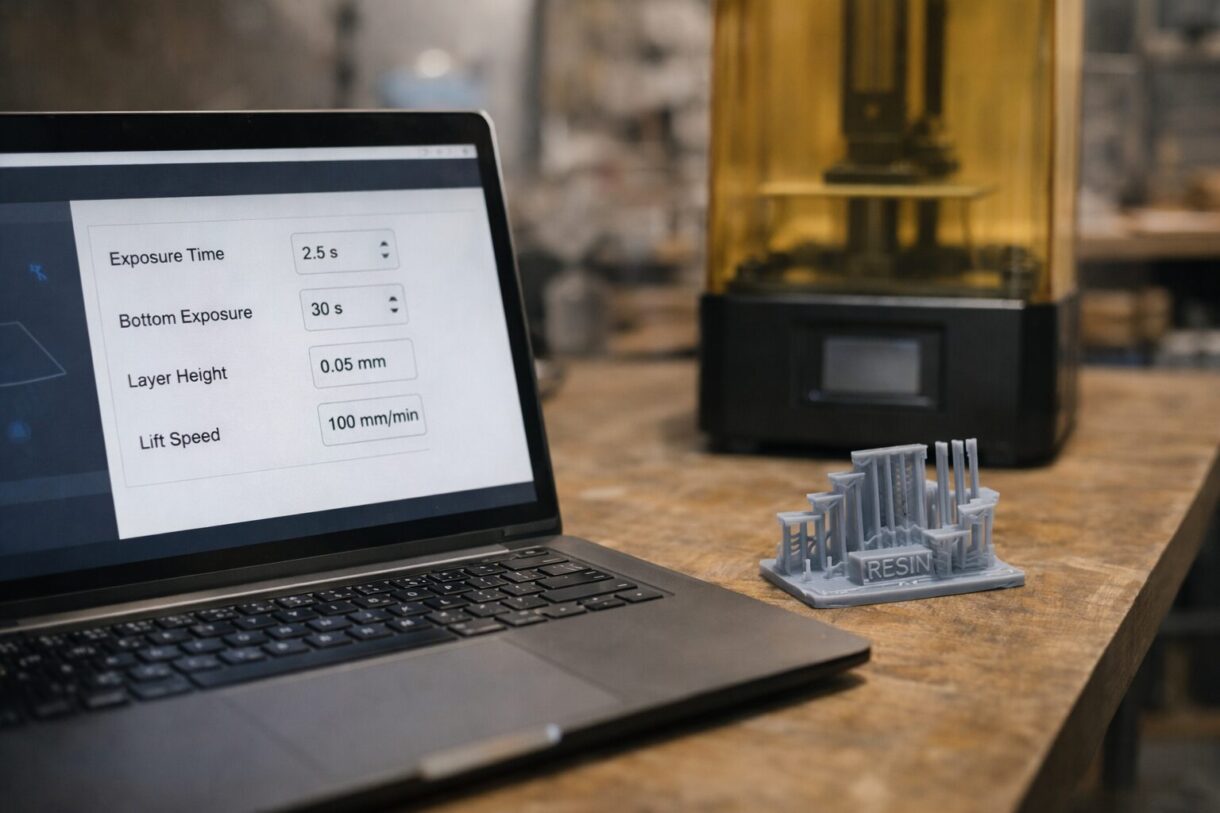

Для большинства современных монохромных принтеров Anycubic разумный старт выглядит так:
| Параметр | Стартовое значение | Комментарий |
|---|---|---|
| Высота слоя | 0,05 мм | Оптимальная отправная точка по детализации и времени |
| Обычная экспозиция | 2,2–3,0 с | Для новых быстрых экранов чаще ближе к нижней границе, для более старых — к верхней |
| Нижняя экспозиция | 25–35 с | Нужна надёжная сцепка с платформой при умеренном запасе по засветке |
| Количество нижних слоёв | 4–6 | Этого обычно хватает для стабильного старта |
| Light-off delay | 0,5–1,0 с | Небольшая пауза помогает стабилизировать цикл |
| Высота подъёма | 5–8 мм | Зависит от ванны и габарита модели |
| Скорость подъёма | 2–6 мм/с | На холоде и на сложных моделях лучше спокойнее |
| Скорость возврата | 3–6 мм/с | Не задирайте, если есть срывы поддержек |
Если в мастерской холоднее примерно 20 °C, я бы первым делом не крутил поддержки, а слегка поднял обычную экспозицию и замедлил подъём по Z. Для фотополимеров температура вообще критична: смола густеет, хуже стекает и начинает вести себя заметно капризнее. На эту тему у меня всегда одно правило: сначала проверяем климат, потом уже лезем в слайсер. Отдельно советую почитать материал про температуру фотополимерной смолы, там как раз разобрана логика, почему одна и та же банка печатается по-разному летом и зимой.
По поддержкам старт простой. Для миниатюр и декоративки держите модель под углом примерно 25–35°, не лепите лишние тяжёлые точки на лицевые поверхности и не оставляйте большие плоские участки параллельно столу. Water Wash Resin любит аккуратную механику процесса: чем меньше вы срываете слои резким отрывом, тем чище результат и тем меньше шанс поймать рябь, отслоение или следы на тонких элементах.
Если печатаете на Anycubic Photon, удобно сначала взять за основу общий материал про настройку Anycubic Photon под смолу, а уже потом поджать профиль конкретно под Water Wash Resin. Так вы не смешаете в одну кучу проблемы принтера и особенности самой смолы.
Как мыть модель после печати
Вот тут чаще всего и портят хороший принт. Логика постобработки должна быть простой: смыть жидкий остаток с поверхности, не загнать воду в полости надолго и не утащить модель в ванну на полчаса. Чем дольше деталь болтается в воде, тем выше шанс получить матовый налёт, микротрещины или лишнюю хрупкость.
Рабочий порядок после снятия со стола:
- дайте модели стечь над ванной или над силиконовым ковриком 30–60 секунд;
- снимите основную массу смолы первой водой в отдельной ёмкости;
- мягкой кистью пройдитесь по углублениям, складкам, местам вокруг поддержек;
- переложите модель во вторую, более чистую воду на короткий финишный цикл;
- проверьте, не осталось ли глянцевых липких зон, особенно в рельефе и в полостях.
Для обычной по размеру детали мойка чаще всего укладывается в несколько минут. Большие модели и сложные внутренние каналы могут потребовать больше времени, но тут важна не продолжительность сама по себе, а результат. Как только поверхность чистая, деталь надо доставать. Долго вымачивать Water Wash Resin я не советую даже ради «надёжности» — обычно это не помогает, а вредит.
С полыми моделями отдельная история. Если есть внутренние полости, промывочные отверстия должны быть нормального диаметра, чтобы вода потом не оставалась внутри. Иначе снаружи фигурка уже сухая и красивая, а внутри сидит грязная влага со смоляным остатком, которая позже даст липкость, запах, трещины или белёсые потёки по шву.
Ещё практический момент, о котором редко говорят прямо. Водопроводная вода иногда оставляет следы, особенно если она жёсткая. Когда нужна аккуратная поверхность на светлой или серой смоле, удобнее сделать последний быстрый проход в чистой воде, а затем хорошо продуть модель воздухом из груши или компрессора на слабом потоке. Так меньше риск поймать пятна после высыхания.
И да, воду после мойки не надо отправлять в слив сразу. Её лучше собрать в отдельную тару, дать отстояться, затем засветить, чтобы остатки фотополимера перешли в твёрдую фазу, и уже потом отделять осадок. Это скучная часть процесса, но именно она отличает нормальную мастерскую от бардака.
Сушка и дозасветка
После мойки модель должна полностью высохнуть. Не просто «снаружи вроде не блестит», а реально высохнуть, включая карманы, полости и зону под поддержками. Если отправить деталь на UV, пока на ней ещё сидит вода, легко получить мутную плёнку, липкие пятна и лишнюю хрупкость. Особенно это заметно на мелких фигурках с глубокой фактурой.
Я бы делал так: после промывки стряхнули воду, продули рельеф, оставили деталь на воздухе до полного высыхания. Для небольших моделей этого часто хватает. Если геометрия сложная, лучше дать больше времени, чем потом бороться с белым налётом и дубовой хрупкостью после пересвета.
С дозасветкой тоже не надо геройствовать. Для Anycubic Water Wash Resin 2.0 производитель даёт короткий ориентир по финальному UV, и это хороший намёк, что жарить такие модели до посинения не надо. Начинайте с коротких циклов, переворачивайте деталь и смотрите на результат. Миниатюры и тонкие элементы почти всегда выигрывают от нескольких коротких подходов, а не от одного длинного сеанса.
Поддержки я обычно советую снимать после мойки, но до финальной дозасветки, когда материал уже держит форму, но ещё не стал излишне дубовым. Так меньше шанс вырвать кусок поверхности вместе с ножкой поддержки. Если же модель очень тонкая, тут смотрите по ситуации: иногда безопаснее сначала слегка прихватить её коротким UV-циклом, а потом уже аккуратно разбирать.
Где чаще всего портят результат
Модель липкая после UV. Обычно причина не в том, что «смола плохая», а в том, что поверхность недомыта или недосушена перед дозасветкой. Ещё один вариант — грязная вода в единственной мойке, которая просто размазывает остаток по поверхности вместо нормальной очистки.
Деталь стала хрупкой и начала трескаться. Чаще всего это комбинация двух вещей: слишком долгая мойка и чрезмерная дозасветка. Water Wash Resin в целом не рекордсмен по ударной вязкости, так что перегибать тут нельзя. Если нужна живая механика, а не просто красивая статуэтка, стоит подумать о другом составе.
Пропадает мелкая фактура, края становятся пухлыми. Смотрите на пересвет обычных слоёв и на слишком жирные поддержки. Эта смола способна давать хорошую детализацию, но только когда вы не душите её запасом экспозиции «на всякий случай».
Поддержки рвутся, модель отлипает частями. Проверяйте температуру, экспозицию и скорость подъёма. На холодной смоле и при бодром Z-лифте даже приличный профиль может вдруг начать чудить. Плюс не забывайте смотреть, как ориентирована модель: иногда проблема вообще не в смоле, а в том, что большая плоскость идёт слишком тяжело.
Появился белый налёт. Обычно это остатки воды, минералы после высыхания или след от того, что модель пошла в UV ещё сырой. Иногда помогает перемыть и нормально высушить деталь до повторной короткой засветки, но после сильного пересвета спасти внешний вид получается не всегда.
Когда лучше взять другую смолу
Anycubic Water Wash Resin хороша там, где нужен удобный и предсказуемый бытовой процесс: распечатал, быстро отмыл, высушил, засветил, покрасил или поставил на полку. Для миниатюр, бюстов, декоративных деталей, учебных моделей и визуальных прототипов это вполне рабочий вариант.
Но если деталь будет жить под нагрузкой, щёлкаться, гнуться, держать резьбу или переживать регулярные падения, я бы не ставил на water-wash первую ставку. Тут полезнее смотреть на tough или ABS-like. Да, постобработка там чуть менее ленивaя, зато по выносливости итог обычно спокойнее. Для общего выбора состава держите рядом статью про виды фотополимерных смол, а если нужен именно брендовый ориентир — материал по линейке Anycubic ABS-like.
Краткий чек-лист
- держите смолу и принтер в адекватной температуре, а не в холодной кладовке;
- стартуйте с высоты слоя 0,05 мм и умеренной экспозиции, а не с запасом «чтобы наверняка»;
- не ставьте большие плоскости параллельно столу;
- мойте модель короткими циклами в двух ёмкостях, а не долгим замачиванием;
- следите за полостями и сливными отверстиями у hollow-моделей;
- сушите деталь полностью перед UV;
- дозасвечивайте короткими подходами с поворотом модели;
- воду после мойки собирайте отдельно, отстаивайте и засвечивайте перед утилизацией осадка.
Итог такой: Anycubic Water Wash Resin даёт удобную постобработку и достойную детализацию, если относиться к ней как к нормальной фотополимерной смоле, а не как к «волшебной банке, которую можно просто сполоснуть». Спокойные стартовые настройки, короткая мойка, полная сушка и умеренная дозасветка дают здесь результат заметно чаще, чем бесконечные попытки компенсировать всё одной лишней секундой экспозиции.
