Здарова, народ мастеровой. В мастерской опять пахнет горячим пластиком, а значит сейчас будем ловить один из самых бесячих косяков FDM-печати — когда экструзия идёт не ровной колбасой, а будто с икотой.
Сразу к делу: если подача пластика рывками, чаще всего виноваты не “мистические настройки”, а вполне земные вещи — частичная пробка в сопле, мокрый филамент, перегрев в зоне термобарьера, беда с прижимом экструдера или слишком наглая скорость потока для вашего хотэнда. Ниже покажу, как я это проверяю у себя в мастерской: что смотреть первым, где не тратить время, и как вернуть стабильную печать без гадания на кофейной гуще.
Чтобы не бродить по тексту кругами, вот оглавление.
- Что именно значит «пульсирует» экструзия
- С чего я начинаю диагностику в мастерской
- Железо, которое чаще всего делает вам нервы
- Когда косячит сам пластик
- Настройки, которые душат подачу
- Что реально работает в 2026
- Чек-лист перед длинной печатью
- Финал
Что именно значит «пульсирует» экструзия
Тут важно не спутать одно с другим. Неравномерная подача пластика выглядит по-разному: на стенках идёт повторяющийся рисунок, на первом слое толщина дорожки гуляет, экструдер щёлкает, из сопла то валит бодро, то еле сочится, а деталь внезапно становится хрупкой. Иногда это видно даже при ручной подаче: жмёшь “экструдировать 50 мм”, а нить выходит то толстой соплёй, то тонкой лапшой.
Я обычно делю симптомы на две группы. Первая — механика и термика: сопло, хотэнд, прижим, шестерни, охлаждение термобарьера. Вторая — материал и настройки: влажность прутка, температура, скорость, flow, pressure advance, лимит объёмной подачи. И вот это разделение экономит кучу времени. Потому что многие сразу лезут к калибровкам, хотя у них банально сопло подзабито или пластик напитался влагой как губка.
Вот мой быстрый ориентир по симптомам.
| Что вижу | На что похоже | Что проверяю первым |
|---|---|---|
| Щелчки экструдера и пропуски | Частичная пробка, слабый прижим, слишком высокий поток | Сопло, шестерню, max volumetric flow |
| Пузырьки, шипение, шершавая поверхность | Мокрый филамент | Просушку катушки и условия хранения |
| Проблема приходит через 20–40 минут печати | Heat creep или перегрев зоны подачи | Вентилятор хотэнда, термобарьер, температуру в корпусе |
| Повторяющийся рисунок на стенках | Биение шестерни, люфт подающего узла, гуляющий поток | Шестерню, ролик, ось, натяг пружины |
| Первый слой то толстый, то пустой | Сопло слишком близко к столу или нестабильный flow | Z-offset, юбку, фактическую подачу вручную |
С чего я начинаю диагностику в мастерской

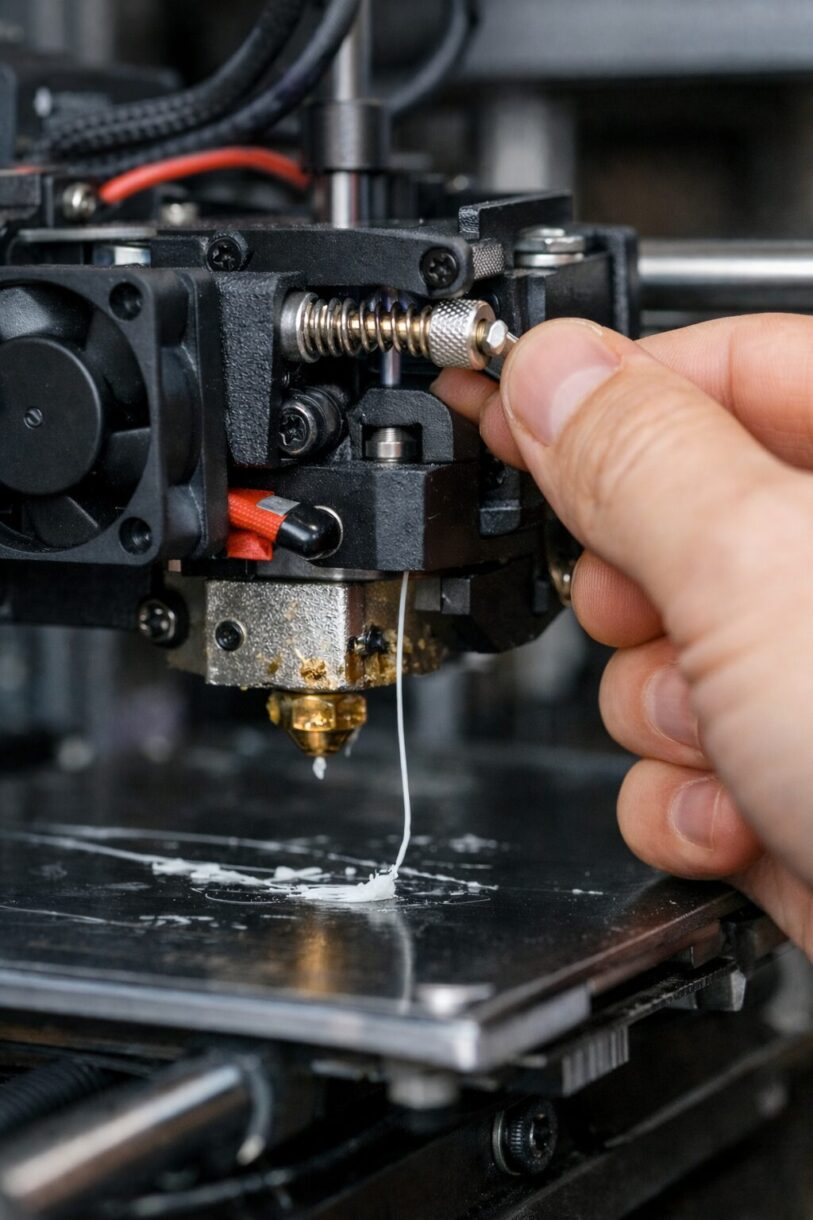

Мой принцип простой: сначала тесты на пять минут, потом уже отвёртка. Не наоборот. Беру тот же пластик, ту же температуру, поднимаю голову над столом и прошу принтер выдавить 50–100 мм филамента в воздух. Если нить идёт ровно и одинаково, значит проблема чаще сидит в настройках или в первом слое. Если поток дергается даже в воздухе, значит косяк почти наверняка в тракте подачи, материале или термостабильности хотэнда.
Дальше смотрю на звук. Щёлк — это не просто шумок “ну бывает”. Это момент, когда мотор уже просит проход, а пластик идти не хочет. Следом проверяю стружку возле шестерни. Есть опилки — значит подающий узел уже жуёт пруток, а не толкает как положено. После этого руками проталкиваю прогретый филамент. Если руками идёт тяжело, ищу проблему в сопле, термобарьере или температуре. Если руками идёт нормально, а мотор буксует — смотрю прижим, шестерни, ток мотора, геометрию экструдера.
Ещё один быстрый трюк: ставлю простую башню в vase mode или однослойный прямоугольник. Такие тесты очень честно показывают, гуляет ли подача. На “вазе” сразу видно периодичность дефекта. Если рисунок повторяется с одним и тем же шагом, я первым делом смотрю, не бьёт ли шестерня и не живёт ли ролик экструдера своей жизнью.
И да, не меняйте всё разом. Поменяли температуру — печатаем короткий тест. Ослабили прижим — снова короткий тест. Иначе потом сидишь с лицом философа и не понимаешь, что именно помогло.
Железо, которое чаще всего делает вам нервы
Самый популярный злодей — частичная пробка. Не такая, когда сопло умерло намертво, а хитрая, полуживая. Пластик вроде выходит, но поток уже не держит одинаковое давление. Отсюда и пульсация экструзии, и щелчки, и внезапные пропуски на стенках. У меня правило простое: если есть хоть малейшее подозрение на сопло, делаю cold pull или ставлю заведомо нормальное сопло. Экономия на сопле часто заканчивается испорченной катушкой времени.
Второй товарищ — грязные или смещённые шестерни экструдера. В зубьях набивается пыль из пластика, прижим становится кривым, и подача уже неравномерная. На дешёвых узлах ещё встречается кривоватая ведущая шестерня: она крутится не идеально по центру, и поток гуляет с периодом её оборота. Это особенно заметно на тонкостенных деталях и в vase mode.
Третий источник беды — неправильный прижим. Слишком слабый — пруток проскальзывает. Слишком злой — шестерня вгрызается в пластик, деформирует его, и дальше по тракту он идёт уже с сопротивлением. Особенно это любит мягкий материал и тёплый PLA, который под крышкой экструдера начинает жить своей вязкой жизнью.
Четвёртая история — heat creep, он же перегрев зоны, где пластик ещё не должен размягчаться. Тут дефект любит приходить не сразу, а спустя время. Печать стартует бодро, потом поток скисает, экструдер начинает щёлкать, а человек уже грешит на слайсер, Луну в Козероге и всё подряд. На деле часто виноваты вентилятор хотэнда, забитый радиатор, убитая термопаста или жара внутри закрытого корпуса.
Отдельно скажу про Z-offset. Когда сопло на первом слое слишком низко, пластик физически не может выйти спокойно, и новичок думает: “Ага, экструдер умирает”. А у него просто сопло упёрлось в стол слишком близко. Если проблема заметна в самом начале, а дальше почти исчезает, я первым делом приподнимаю первый слой буквально на пару соток и смотрю ещё раз.
И маленький, но важный пункт: PTFE-трубка и весь путь филамента. Любой лишний изгиб, заусенец, трещина на фитинге или подношенный кусок тефлона добавляют сопротивление. В Bowden-системах это особенно заметно. Там рывки подачи проявляются быстрее, потому что пруток и так работает на длинном “тросике”.
Когда косячит сам пластик
Сколько раз видел одну и ту же картину: человек крутит flow, меняет acceleration, шаманит с ретрактом, а катушка у него сырая. Мокрый филамент — классический генератор проблем. Он шипит, плюётся пузырьками, делает поверхность рыхлой и легко даёт подачу пластика рывками. Для PLA это тоже актуально, хотя многие до сих пор думают, что “ему и так норм”. Норм — пока катушка не полежала в сыром воздухе как губка на кухне.
Проверяется это очень просто. Во время ручной подачи слушаем сопло. Есть потрескивание, пар, мелкие пузырьки — сушим. Для быстрой проверки я обычно беру сухую катушку, в которой уверен, и печатаю тем же g-code. Это экономит часы гаданий.
Ещё материал может банально не подходить под ваш режим. Условный композит с наполнителем через маленькое сопло да ещё на бодрой скорости — отличный рецепт для нестабильной подачи. Тугой пластик, который требует температуры повыше, на “прохладных” настройках тоже будет давать ощущение, будто экструдер качает с перебоями. Снаружи это выглядит как недоэкструзия, а по факту хотэнд просто не успевает плавить нужный объём.
Плюс не забываем про диаметр и качество самой нити. Дешёвый пруток с гуляющим сечением — это лотерея. Сегодня он 1,73, через пару метров уже 1,80, и ваш поток начинает плавать. На принтере это ощущается как капризный экструдер, хотя мотор и хотэнд вообще ни при чём.
Настройки, которые душат подачу
Теперь к софтовой стороне. В 2026 уже грех игнорировать лимит объёмной подачи. Многие ставят красивую скорость в мм/с и радуются, а потом удивляются, почему хотэнд не тянет. Секрет в том, что принтеру важен не только “скоростной” параметр, а сколько пластика в кубических миллиметрах в секунду вы требуете расплавить и протолкнуть. Если этот потолок превышен, экструдер начинает бороться с физикой и проигрывает.
Вторая частая ловушка — слишком низкая температура для конкретного материала, сопла и темпа печати. Особенно если поставили стальное сопло или решили печатать быстрее прежнего. На экране всё выглядит красиво, а по факту расплав густоват и не успевает пройти через сопло равномерно.
Третья история — pressure advance или похожие компенсации давления. Штука полезная, спору нет. Но если её настроить криво, принтер сам начнёт то переливать, то недоливать материал на переходах скоростей. На быстрых машинах это очень заметно. Поэтому, если после обновления профиля или прошивки началась странная “пульсация”, я временно возвращаю нейтральные значения и печатаю тест заново.
Сюда же добавлю flow ratio, extrusion multiplier и калибровку фактической подачи. Тут важно не лечить ими железный косяк. Эти параметры хороши, когда механика здорова и нужно тонко довести размер дорожки. Но они не спасут забитое сопло, мокрый пластик или дохлый вентилятор хотэнда.
И ещё момент: слишком агрессивный ретракт тоже умеет устраивать весёлую жизнь. Если втягивание велико или выполняется слишком резко, в хотэнде растёт шанс схватить пробку, особенно на вязких и чувствительных материалах. После этого экструзия уже идёт с перебоями, а человек ищет беду вообще в другом месте.
Что реально работает в 2026
Сейчас подход к стабильной печати стал куда взрослее, чем несколько лет назад. Уже мало кто всерьёз чинит всё подряд одной только крутилкой flow. Рабочая связка в 2026 выглядит так: сухой материал, известный потолок объёмной подачи, нормальная калибровка давления/потока и чистый тракт подачи. Когда все четыре вещи сходятся, даже быстрая печать становится заметно спокойнее.
Я у себя держу простой порядок. Сначала сухая катушка и чистое сопло. Потом тест на фактическую температуру и поток. Дальше — калибровка pressure advance или его аналога именно под этот материал, а не “один раз на все времена”. После этого ограничиваю скорость не по хотелкам, а по возможностям хотэнда. И только потом уже добиваю красоту стенок.
Если принтер современный и умеет автоматические калибровки потока, это жизнь облегчает, но чудес не делает. Автоматика не высушит катушку, не почистит забитую шестерню и не вернёт нормальный обдув радиатору. Так что голова мастера всё ещё полезнее любой красивой кнопки “Auto”.
Чек-лист перед длинной печатью
Вот список, который у меня реально экономит и пластик, и нервы.
- Проверяю, что катушка сухая и свободно крутится.
- Делаю ручную подачу 50–100 мм и смотрю, ровный ли поток.
- Осматриваю шестерню экструдера: нет ли пыли, стружки и кривого прижима.
- Проверяю вентилятор хотэнда и чистоту радиатора.
- Сверяю температуру, сопло и максимальную объёмную подачу под конкретный пластик.
- Не оставляю старые значения pressure advance после смены материала или заметной смены скорости.
- На первом слое смотрю, не прижато ли сопло слишком низко к столу.
- После каждого изменения печатаю короткий тест, а не сразу лезу в большую модель.
Если пройти этот список честно, большая часть историй про экструдер щёлкает и недоэкструзия заканчивается раньше, чем вы успеете разобрать полпринтера.
Финал
Если подвести по-простому: когда экструзия пульсирует, я не начинаю с магии профилей. Я ищу, где системе стало тяжело продавливать пластик: в сопле, в термобарьере, в прижиме, в сырой катушке или в слишком амбициозном режиме печати. И почти всегда виновник находится довольно быстро, если идти от простого к сложному.
Так что мой рецепт такой: ровный тест подачи, сухой материал, чистый тракт, спокойная проверка объёмного потока и только потом тонкая настройка. Делаете так — и ваш 3D-принтер снова печатает не как нервный барабанщик, а как нормальная рабочая лошадка.
