Здарова, мастерская гудит, сопло шипит, а я снова вылавливаю капризный пластик. Сегодня та самая история, когда деталь с виду бодрая, а потом хрусть — и по слоям пошла трещина, будто модель обиделась на весь мир.
Если коротко по делу: когда модель расслаивается по Z, чаще всего виноваты температура сопла, слишком злой обдув, сырой филамент, завышенная высота слоя, недоэкструзия или сквозняк вокруг принтера. Ниже я покажу, как я проверяю это у себя в мастерской: с чего начать, что крутить в слайсере, как понять, что проблема в пластике, и каким чек-листом добить адгезию слоёв до внятного результата.
Содержание статьи:
- Как понять, что проблема именно в межслойном сцеплении
- Почему модель расслаивается по Z: главные причины
- Быстрая диагностика за 10 минут
- Что подкрутить для PLA, PETG и ABS/ASA
- Когда виновато железо, а не профиль
- Чек-лист лечения адгезии слоёв
- Что делать с уже треснувшей деталью
Как понять, что проблема именно в межслойном сцеплении

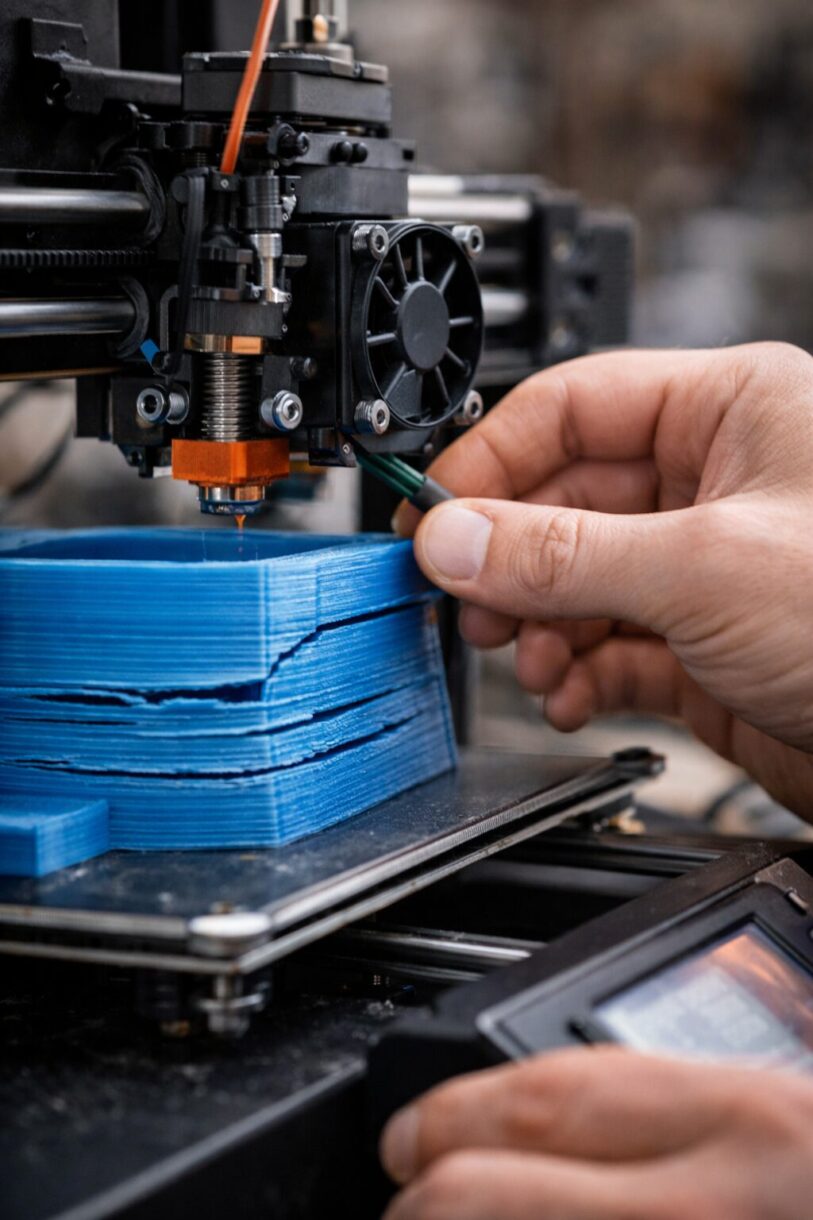

Сначала я всегда отделяю одну беду от другой. Расслоение по Z — это не просто “печать какая-то хлипкая”. Тут есть свои приметы. Деталь трескается вдоль слоёв, наружные стенки можно поддеть ногтем, а если слегка согнуть образец, он ломается именно по горизонтальным линиям печати. Иногда это выглядит как аккуратная щель между слоями, а иногда как пушистая бахрома на боковой стенке, особенно у PETG и ABS.
Ещё один типичный симптом — нижняя часть модели выглядит прилично, а выше начинается цирк: стенки расходятся, на углах появляются микрощели, корпус как будто “распушился”. Это уже намекает, что чем выше растёт деталь, тем сильнее на неё влияют охлаждение, поток воздуха и нестабильная подача пластика.
А вот если у тебя полосы повторяются через равные интервалы, скачет высота слоя, клинит ходовой винт или ось двигается рывками, это уже может быть механика Z, а не слабая адгезия слоёв. Тут важно не свалить всё в одну кучу, иначе будешь крутить температуру, а проблема сидит в кривом ролике или забитом хотэнде.
Почему модель расслаивается по Z: главные причины
Вот мой рабочий набор подозреваемых. В девяти случаях из десяти хотя бы один из них и портит жизнь.
1. Сопло печатает слишком холодно
Логика простая: новый слой должен слегка подплавить предыдущий и сцепиться с ним внятно, а не просто лечь сверху ленточкой. Если температура сопла на нижней границе или вообще ниже нормы для конкретного пластика, слой выходит “сухой”, вязкость высокая, слияние слабое. На глаз это часто видно по матовой поверхности, жестковатой экструзии и хрусту детали при нагрузке.
У себя я обычно начинаю с подъёма температуры на 5–10 °C и печатаю маленький тестовый брусок. Если прочность сразу выросла, значит попал в цель. Особенно часто это срабатывает на PETG, ABS и на капризных катушках, которые на коробке обещают одно, а по факту хотят режим чуть горячее.
2. Обдув лупит слишком бодро
Сильный обдув помогает мостам и мелочёвке, но межслойному сцеплению он легко устраивает подножку. Пластик остывает раньше, чем успевает нормально слиться с предыдущим слоем. Для PLA это ещё терпимо, а для PETG, ABS, ASA и крупных деталей такая история часто заканчивается трещинами по слоям.
Я много раз видел один и тот же фокус: человек включает вентилятор почти на максимум, боковины выглядят аккуратно, а потом деталь ломается пальцами. Красиво — не всегда крепко. Если задача на прочность, обдув надо не “врубить на всю”, а подбирать под материал и геометрию модели.
3. Филамент насосался влаги
Сырой пластик — это тихий вредитель. Снаружи катушка может выглядеть бодро, а в печати получаются микропустоты, пузырьки, шипение из сопла и рваная линия экструзии. Когда в расплаве есть влага, межслойка страдает первой: слои ложатся неровно и связываются хуже.
Чаще всего на это нарываются PETG, нейлон, TPU и всякие инженерные материалы. PLA тоже умеет пить влагу, просто делает это скромнее. Если слышишь потрескивание, видишь шероховатую нить и странную ломкость детали, я бы первым делом просушил катушку и уже потом лез в дебри профиля.
4. Высота слоя слишком большая для сопла
Тут есть старая мастерская истина: нельзя бесконечно тянуть высоту слоя вверх и ждать, что всё само слипнется. Когда слой слишком высокий относительно диаметра сопла, расплавленная дорожка хуже прижимается и площадь контакта между слоями падает. На 0,4 мм сопле попытка печатать жирным слоем может дать экономию по времени, но потом модель треснет в самый обидный момент.
Если деталь нужна крепкая, я чаще держусь умеренных значений. Для стандартного сопла 0,4 мм рабочая зона обычно где-то в районе 0,16–0,24 мм, а если уже были признаки расслоения, я спокойно откатываюсь ниже и смотрю на результат.
5. Скорость высокая, а подача не вывозит
Быстрая печать — кайф, пока хотэнд, экструдер и сам пластик реально успевают протолкнуть нужный объём. Если поток на грани, начинается недоэкструзия: линии тоньше расчётных, между стенками проскакивают зазоры, а сцепление слоёв становится вялым. Внешне это иногда маскируется под “расслоение”, хотя корень беды — банально нехватка расплава.
Особенно это заметно на маленьких соплах, при толстых слоях и на высоких скоростях. Если принтер внезапно стал печатать быстрее после смены профиля, а детали начали слоиться, я сразу проверяю скорость внешней стенки, общую volumetric flow и состояние сопла.
6. Сквозняк, холодная комната и неудачная ориентация модели
С высокими деталями и пластиками вроде ABS/ASA это классика жанра. Пока низ греется от стола, верх уже ловит прохладный воздух и остывает слишком резко. На корпусах, коробках и длинных стенках потом вылезают трещины по слоям, чаще ближе к верхней части модели.
Плюс не забывай про ориентацию. Если нагрузка потом будет идти поперёк слоёв, даже нормально отпечатанная деталь может ломаться заметно раньше, чем та же самая модель, повернутая другой стороной. Иногда лучший ремонт — это не клей, а просто другой поворот модели в слайсере.
Быстрая диагностика за 10 минут
Когда не хочется устраивать танцы с сотней параметров, я делаю вот так.
| Симптом | Что проверяю первым | Что меняю сразу |
| Слои расходятся пальцами | Температуру сопла и влажность филамента | +5–10 °C к соплу, сушу катушку |
| Трещины ближе к верху модели | Обдув и сквозняки | Снижаю вентилятор, закрываю принтер |
| Боковые стенки рыхлые, местами пустые | Недоэкструзию и забитое сопло | Снижаю скорость, чищу сопло, проверяю поток |
| Проблема началась после смены профиля | Высоту слоя и скорость | Возвращаюсь к базовому профилю |
Дальше печатаю маленький тест: брусок или температурную башню. Мне не нужен гигантский дракон на четыре часа, чтобы понять, куда уехала адгезия. Достаточно короткой модели, которую можно сразу попробовать сломать руками. Да, звучит грубовато, но это честный тест: хорошая межслойка сопротивляется, плохая сдаётся быстро.
Ещё полезно посмотреть на саму линию экструзии. Если она ровная, блестящая и укладывается спокойно — это хороший знак. Если нить матовая, рвётся, местами как будто шлёпается кусками, значит надо копать температуру, подачу или влажность материала.
Что подкрутить для PLA, PETG и ABS/ASA
Теперь к практической кухне. Я люблю не абстрактные советы, а понятные отправные точки.
PLA
С PLA народ часто расслабляется: мол, пластик простой, всё стерпит. Ага, только до тех пор, пока не попадётся катушка со своим характером. Если слои плохо склеиваются, я сначала чуть поднимаю температуру сопла, затем уменьшаю обдув на участках, где нужна прочность, и смотрю, не завышена ли скорость. Для силовых деталей PLA имеет смысл печатать не на экстремальном охлаждении, а в более спокойном режиме.
Ещё один момент: PLA не всегда любит жаркую закрытую камеру. Если перегреть зону вокруг хотэнда, можно получить обратную пакость с подачей. Тут нужен баланс, а не идея “чем горячее всё вокруг, тем лучше”.
PETG
Вот где часто сидит корень расслоения. PETG любит печать погорячее и не любит бешеный обдув. Если деталь хрупкая по слоям, я первым делом сушу катушку, потом проверяю температуру сопла и только после этого трогаю всё остальное. На влажном PETG можно день ковырять профиль и злиться на принтер, а потом одна нормальная сушка внезапно чинит половину проблемы.
PETG ещё обожает демонстрировать “вроде печатается красиво, а прочность так себе”. Поэтому я всегда делаю пробник на разлом, а не верю глазам с первого взгляда.
ABS и ASA
Тут уже рулит не только сопло, но и климат вокруг модели. Для ABS и ASA стабильная тёплая среда почти так же важна, как правильная температура печати. Если принтер стоит возле окна, кондиционера или просто в проходном месте, трещины по слоям могут появляться даже на нормальном профиле.
Когда работаю с такими пластиками, я стараюсь держать печать в закрытом объёме, не дёргать дверцы и не устраивать лишний ветерок. Если корпус большой, полезно ещё и уменьшить обдув почти до нуля, если геометрия детали это позволяет.
Когда виновато железо, а не профиль
Бывает и так: настройки вроде адекватные, а деталь всё равно слоится. Тогда я иду смотреть сам принтер.
Первое — сопло. Частичный засор легко маскируется под слабую адгезию слоёв. Подача идёт, но объёма уже не хватает, линии становятся тоньше, и на выходе получаем хрупкую деталь. Если давно не менял сопло или печатал абразивным пластиком, это прям жирный кандидат на проверку.
Второе — прижим шестерни экструдера и путь филамента. Если шестерня подгрызает нить, если филамент идёт с лишним сопротивлением, если боуден трёт как наждак, поток будет нестабильным. Принтер при этом делает вид, что всё нормально, а модель получает недолив на слоях.
Третье — калибровка потока и шаги экструдера. Я не люблю сразу лезть в дебри, но когда ни температура, ни обдув, ни сушка не помогли, имеет смысл проверить, не льёт ли принтер меньше, чем думает слайсер. Ошибка вроде небольшая, а на межслойке бьёт чувствительно.
И четвёртое — реальная механика по Z. Если ось где-то подкусывает, стол болтается, ролики затянуты криво или винт ходит с рывками, слой может ложиться не туда, куда ты рассчитывал. Это уже не классическое расслоение, но на детали выглядит очень похоже, так что игнорировать нельзя.
Чек-лист лечения адгезии слоёв
Вот мой порядок действий, когда надо быстро вернуть печать в чувство:
- ставлю маленький тестовый брусок вместо длинной большой модели;
- поднимаю температуру сопла на 5–10 °C;
- снижаю обдув, особенно для PETG, ABS и ASA;
- проверяю, не завышена ли высота слоя для текущего сопла;
- уменьшаю скорость, если профиль слишком агрессивный;
- сушу филамент, если есть намёк на влагу;
- осматриваю сопло, шестерню подачи и путь филамента;
- для высоких и крупных деталей убираю сквозняки и стабилизирую температуру вокруг принтера;
- смотрю ориентацию модели: может, её просто надо повернуть умнее.
И ещё важная штука: не меняй всё сразу. Один параметр, один тест, один вывод. Иначе потом сидишь как детектив после бурной смены и не понимаешь, что реально помогло.
Что делать с уже треснувшей деталью
Если модель уже пошла по слоям, тут надо честно решить, это тестовая болванка или рабочая деталь. Для декоративки иногда спасает аккуратная проклейка и лёгкая стяжка, но для нагруженных вещей я такой ремонт считаю времянкой. Если межслойка слабая, трещина — это симптом, а не сама болезнь.
Я обычно действую так: одну деталь оставляю как улику, чтобы не забыть, как выглядел дефект, а вторую печатаю уже после правок. Это полезно, потому что сравнение “до и после” быстро показывает, куда попал. Плюс так проще понять, был ли виноват сырой пластик, слишком бодрый вентилятор или просадка по температуре.
Финальный вывод из моей мастерской
Когда слои плохо склеиваются, не надо сразу ругать модель, пластик и всю 3D-печать разом. Обычно причина вполне приземлённая: сопло холодновато, вентилятор усердствует, катушка напилась влаги, скорость задрана или поток просел из-за железа. Я бы начал с трёх вещей: температура, обдув, сушка. Потом проверил высоту слоя и подачу. Уже после этого лез бы глубже.
Самое приятное тут в том, что адгезия слоёв почти всегда лечится. Не колдовством, а нормальной диагностикой. Чуть терпения, короткий тест, пара трезвых правок — и вместо хрустящей печеньки на столе снова лежит крепкая деталь, за которую не стыдно.
