Привет. Если у 3D-принтера скрипит Z-ось, идёт рывками или будто подкусывает ход по высоте, в девяти случаях из десяти проблема сидит в механике: перекошена муфта, уставшая гайка трапецеидального винта, сухие или пережатые направляющие. Я в мастерской такие штуки ловлю быстро: отключаю питание, гоняю ось рукой, слушаю звук по участкам и по очереди убираю из цепочки подозрительные детали.

Сейчас покажу мой рабочий порядок. Сначала короткая проверка на 10 минут, потом разберём муфту, гайку и направляющие, а в конце оставлю таблицу симптомов и чек-лист. Если запрос у тебя был в духе «скрип по Z оси 3D принтера», «рывки по Z», «заедает Z ось» или «скрежет по оси Z», то ты попал куда надо.

Как за 10 минут вычислить источник

Я почти никогда не начинаю с полной разборки. Сначала надо понять, где именно рождается шум. Делай так:

1. Отключи питание принтера и дай мотору Z полностью отпуститься.

2. Подними и опусти портал или стол рукой на весь ход. Нормальная ось идёт ровно, с одинаковым усилием. Если в одном месте идёт туже, значит есть локальный перекос, грязь на винте или проблема в направляющих.

3. Отметь маркером одну грань муфты и винта. Если щелчок или хруст повторяется примерно раз на оборот, очень похоже на винт, муфту или гайку.

4. Посмотри, когда шум сильнее: на подъёме, на опускании или в обе стороны. Скрип только вниз часто намекает на натяг, перекос или сухой участок.

5. Сними соединение винта с гайкой, если конструкция позволяет, и отдельно проверь ход по направляющим. Потом отдельно покрути винт. Этот приём моментально показывает, кто тут главный вредитель.

Мой ориентир простой: если платформа по направляющим ходит легко, а с винтом начинает упираться — копаю в узел винт/муфта/гайка. Если даже со снятым винтом есть заедание, значит смотри рельсы, валы, ролики и геометрию рамы.

Ещё один момент, который народ часто путает: звук от Z и дефект на модели — не всегда одна и та же история. К примеру, волны на стенке могут быть похожи на проблемы по высоте, хотя по факту там рингинг или обычная вибрация корпуса. Но если ось реально идёт рывками, это почти всегда чувствуется рукой, и тут гадать уже не надо.

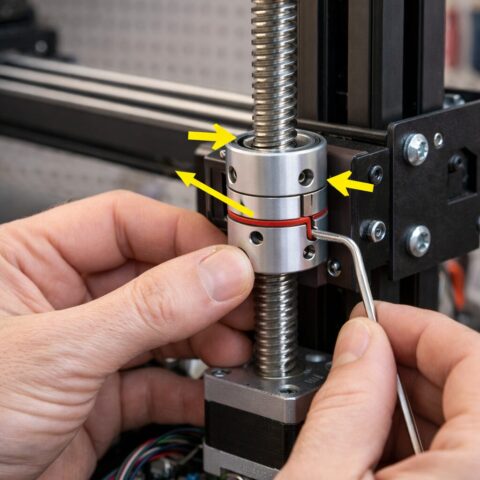

Муфта и винт: где появляется перекос и рывки

Вот тут чаще всего и сидит причина. Муфта обязана соединять вал мотора и трапецеидальный винт спокойно, а не стягивать их в одну кривую линию через силу. Когда мотор стоит чуть мимо оси винта, муфта начинает работать как пружина с дурным характером: накапливает напряжение и отдаёт его щелчками. Отсюда и эффект, когда ось идёт не плавно, а как будто ступеньками.

Что я проверяю первым делом:

• винт входит в муфту по центру, а не под углом;

• между валом мотора и винтом нет упора торцами в середине муфты, если конкретная муфта не рассчитана на это;

• гужоны сидят на плоской части вала и затянуты ровно;

• сама муфта не треснута и не разболтана;

• винт не гуляет змейкой при вращении.

Самый показательный тест такой: снимаешь верхний фиксатор винта, если он есть, ослабляешь крепёж мотора Z, чуть отпускаешь гайку, потом рукой прогоняешь ось вверх-вниз несколько раз и только после этого постепенно затягиваешь всё обратно. Если после такой процедуры рывки пропали, значит ты поймал перекос по соосности.

Когда вижу, что винт заметно бьёт в сторону, я не пытаюсь уговаривать железку. Тут либо винт кривой, либо мотор стоит не там, где должен, либо площадка мотора ушла. На одной зоне хода это даёт классическую картину: сверху скрипит, в середине хрустит, снизу идёт почти тихо. Именно так часто проявляется перекос муфты Z или винта с локальной выработкой.

Важно и другое: не каждая муфта любит жёсткий верхний зажим винта. На некоторых схемах верх винта должен иметь свободу по микросмещению, иначе при малейшем биении винт начинает давить в направляющие. В итоге люди мажут всё подряд, меняют гайку, а источник сидит в том, что ось принудительно тянут по кривой траектории.

Если у тебя на запросах всплывали фразы вроде «хрустит ось Z» или «перекос муфты Z», то да — очень часто это именно сюда. Я бы даже сказал, муфта и кривой заход винта в гайку — первая точка проверки на любом картезианце.

Гайка оси Z: сухой ход, люфт и клин

Вторая классика мастерской — гайка трапецеидального винта. Латунная, полимерная, антибэклэшная — неважно. Если она сидит с перекосом, затянута на кривом кронштейне, набрала пыли или уже подношена, ход по Z начинает идти с характерным скрипом, шелестом или подкусыванием.

Как я это понимаю на практике:

• звук повторяется на одном и том же участке хода;

• после очистки винта становится лучше, но ненадолго;

• при снятой муфте винт рукой крутится ровно, а в сборе появляется тяжёлый участок;

• у гайки заметен люфт в креплении или, наоборот, её перетянули намертво.

Тут есть тонкий момент по смазке. На одних принтерах производитель рекомендует чистить и смазывать винт Z через определённый интервал, на других просит трогать только гладкие направляющие, а винт и гайку оставить в штатном состоянии. Поэтому я всегда сверяюсь с мануалом именно твоей модели. Универсального рецепта тут нет. Зато универсально другое: сначала убрать старую грязь, пыль и налипшую стружку, и лишь потом решать вопрос со смазкой.

Если стоит антибэклэшная гайка с пружиной, не надо сразу лупить по ней регулировкой. Слишком сильный преднатяг тоже даёт рывки по Z, особенно на слабом моторе или при тяжёлом портале. Симптом простой: на малой скорости вроде едет, а на микрошаге и частых подъёмах начинает зудеть, поскрипывать и терять плавность.

Ещё один частый косяк — кронштейн гайки прикручен так, что он тянет гайку вбок. Я в таких случаях отпускаю крепёж, выставляю узел в естественное положение несколькими проходами по всему ходу и только потом затягиваю. Если после этого клин ушёл, значит виноват не сам винт, а посадка гайки.

Когда гайка уже прилично съедена, появляются люфт и дробный звук. На модели это может проявляться как нестабильный шаг по высоте, мелкие полосы и плавающий слой. Тут ремонт упирается в замену, особенно если на витках винта уже есть задиры.

Направляющие и ролики: когда винт ни при чём

Вот здесь многие сливаются раньше времени. Слышат скрип — и сразу лезут в винт. А потом выясняется, что винт нормальный, просто направляющие Z заедают, ролики перетянуты или рельса стоит не параллельно винту.

Проверка очень простая. Снимаешь нагрузку с винта, как я писал выше, и двигаешь портал или стол только по направляющим. Если ход неравномерный, ловишь проблему уже тут. У валов ищем грязь, сухой налёт, следы износа и люфт в подшипниках. У роликов — перетяг эксцентриков и квадратность стоек. У рельс — перекос, мусор в каретке и лишний преднатяг после сборки.

Плохая параллельность направляющих и винта — отдельная песня. По факту получается, что одна деталь тянет узел по прямой, а вторая — под углом. Принтер какое-то время терпит, потом начинает пищать, скрипеть или идти рывками. Особенно заметно это после замены роликов, апгрейда на рельсы или разборки рамы.

Если у тебя двухвинтовая Z, где винты живут каждый сам по себе, смотри ещё и на перекос портала. Один винт может идти легче, второй тяжелее, и в результате вся ось работает с перекатом. Снаружи кажется, что проблема в одной гайке, а по факту просто ушёл уровень балки.

По смазке направляющих всё обычно спокойнее: гладкие валы и линейные направляющие чаще всего как раз требуют регулярной очистки и правильной смазки. Но перебор тут тоже не нужен. Лишняя густая жижа собирает пыль, а потом каретка едет как по абразивной пасте. Мне в мастерской больше всего проблем приносят не сухие рельсы, а рельсы, утопленные в старой грязной смазке.

Таблица симптомов: что шумит и куда смотреть

Что я смотрю ещё до покупки новых деталей

Я знаю этот соблазн: увидел рывки по Z — сразу заказал новую гайку, муфту, винт, мотор и полпринтера в придачу. Но обычно я делаю паузу и проверяю ещё три вещи.

1. Рама и крепёж. Ослабленные винты стоек, мотора или каретки дают такие звуки, что можно полдня охотиться не там.

2. Электрика. Если рукой ось идёт мягко, а от мотора на команде движения идёт дробь, смотри ток драйвера, микрошаг, шлейф и прошивочные параметры. Такое встречается реже, но встречается.

3. Z-offset и высота подъёма при ретракте. Иногда человек слышит тёрку сопла по модели, думает на Z-механику, а там сопло банально слишком низко или Z-hop настроен криво.

Кстати, по смежным темам у тебя на сайте уже есть полезные материалы. Если после ремонта нужно довести посадку первого слоя, загляни в калибровку Z-offset. Если рывки уже успели вылезти в виде смещений, пригодится материал про смещение слоёв. Для отличия механических полос от эха на стенках полезно почитать про эхо на стенках, а чтобы потом не искать проблему заново, советую завести свой журнал печати.

Финальный чек-лист после ремонта

• Ось Z проходит весь ход рукой с одинаковым усилием.

• Муфта стоит соосно, винт не бьёт, гужоны затянуты как надо.

• Гайка не висит на перекошенном кронштейне и не пережата.

• Направляющие чистые, каретки не клинят, ролики не перетянуты.

• После сборки принтер делает несколько спокойных проходов вверх-вниз и не меняет звук по участкам.

• Тестовая башенка или высокий куб не дают новых полос и рывков.

Итог такой: когда слышишь скрип и рывки по Z, не надо гадать на кофейной гуще. Сначала отделяешь направляющие от винта, потом ловишь соосность муфты, после этого проверяешь посадку гайки. Именно в таком порядке причина находится быстрее всего. Я бы начинал именно с этого маршрута, а уже потом тратился на новые железки. Так и нервы целее, и принтер возвращается в строй заметно быстрее.
