Привет. Я в мастерской такие штуки режу регулярно, и сразу дам главный ответ на запрос. Если шиповое соединение из фанеры в LightBurn получается то дубовым, то болтающимся, почти всегда виноваты две вещи: реальная толщина листа и ширина реза лучом. Kerf Offset компенсирует съеденный материал и возвращает деталь к размеру чертежа. Resize Slots подгоняет пазы и шипы под другую толщину фанеры, когда макет рисовали не под твой лист. В статье покажу мой рабочий порядок: быстрый тест, настройку слоя, правку пазов, типовые косяки и финальный чек-лист перед серией.
Самая частая ошибка у новичков простая: человек масштабирует весь макет и ждёт, что коробка соберётся плотнее. На практике наружный размер меняется, а логика посадки шип-паз остаётся кривой. Так что тут не шаманство, а нормальная технологическая цепочка: замерил лист, проверил kerf, потом уже решаешь, нужен ли Resize Slots.
Оглавление:
- Когда жать Kerf Offset, а когда Resize Slots
- Как я настраиваю посадку на реальной фанере
- Как работает Kerf Offset в LightBurn
- Как пользоваться Resize Slots и не испортить макет
- Типовые косяки и почему паз всё равно не садится
- Мой порядок работы перед серией
- Частые вопросы
Когда жать Kerf Offset, а когда Resize Slots
Я для себя держу очень простое правило. Если макет уже нарисован под нужную толщину, но после реза размеры уползают и соединение выходит слишком тугим или слишком свободным, сначала смотрю в сторону Kerf Offset. Если же сам файл сделан, условно, под 3 мм, а у меня на столе лист 2.8 или 3.2 мм, тут первым делом нужен Resize Slots.
| Симптом | Что делать | Почему |
|---|---|---|
| Шипы и пазы одинаковые по чертежу, но после реза не сходятся | Проверить Kerf Offset | Луч съедает материал, наружные детали становятся мельче, внутренние проёмы — шире |
| Файл сделан под другую толщину фанеры | Запустить Resize Slots | Инструмент меняет глубину, ширину пазов и высоту шипов под новый лист |
| После масштабирования всего проекта пазы снова кривые | Вернуть размер и править Resize Slots | Обычное масштабирование ломает посадку соединений |
| Размеры пляшут по X и Y | Проверить механику и калибровку шага | Это уже не вопрос пазов, а геометрии станка |
Кстати, если только заходишь в экосистему софта и выбираешь, на чём жить дальше, у меня на сайте уже есть заметка про выбор между LaserGRBL и LightBurn. А если работаешь именно по фанере, пригодится и материал про подбор фанеры под лазер, потому что кривой лист и рыхлый клей любят портить посадку не хуже неверного kerf.
Как я настраиваю посадку на реальной фанере
Вот мой обычный маршрут в мастерской, когда нужно собрать короб, органайзер или любую штуку на плотных шипах.
-

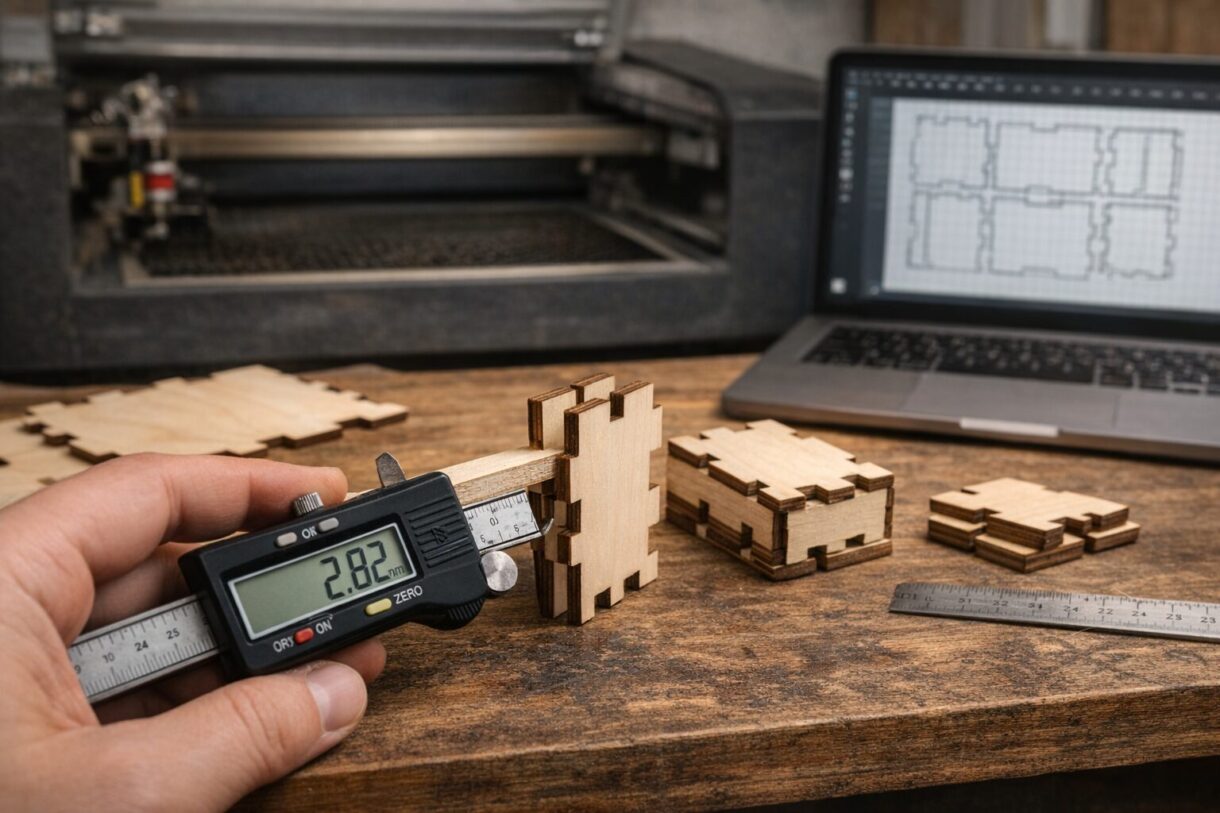

Сначала меряю реальную толщину листа хотя бы в трёх-четырёх точках. На ценнике может быть 3 мм, а по факту ты увидишь 2.75, 2.84 и 2.90. Для плотной сборки это уже большая разница.
-
Потом режу маленький тест. Либо фирменный kerf-тест, либо пару простых прямоугольников с пазом и шипом. Мне важна не красота, а скорость цикла: вырезал, щёлкнул пальцами, понял поведение материала.
-
Если общая геометрия уже нарисована под мой лист, правлю слой через Kerf Offset. Если макет приехал откуда-то под другую толщину, сначала гоняю Resize Slots, а потом добиваю посадку kerf-ом.
-
Смотрю Preview. Это банально, но LightBurn реально показывает, куда ушёл контур после компенсации. Если детали лежат слишком близко друг к другу, линии в превью начнут налезать.
-
Режу ещё одну тестовую пару уже на финальных настройках. Только после этого пускаю целый лист.
Вот тут многие экономят пару минут и потом теряют целый вечер на шкурку, надфиль и злость. Я давно пришёл к тому, что один короткий тест перед серией окупается всегда.
Если рез внезапно стал шире обычного, не торопись крутить цифры в проекте. Сначала проверь режимы и оптику. У меня для этого есть отдельные материалы: про стартовые режимы по фанере 3 мм и про чистку линзы и зеркал. Грязная оптика легко добавляет подгар и меняет фактическую ширину реза.
Как работает Kerf Offset в LightBurn
Суть простая. Лазер не режет идеальной математической линией — он выжигает дорожку некоторой ширины. Из-за этого внешние контуры получаются чуть меньше, а внутренние отверстия и пазы — чуть больше. Kerf Offset в LightBurn не меняет сам рисунок на холсте. Он меняет траекторию, которую программа отправляет на станок. Это суперудобно: один и тот же макет можно использовать под разную фанеру и разные режимы реза, просто задавая свою компенсацию на слое.
Важный момент: Kerf Offset работает на слоях в режиме Line и только с замкнутыми фигурами. Если у тебя импортированный SVG с разрывами, дублирующимися сегментами или странными хвостами по углам, компенсация может не сработать так, как ты ждёшь. Поэтому я всегда смотрю превью и, если надо, сначала чиню контуры.
Практически я делаю так. Ставлю kerf в ноль, режу тест, нахожу рабочее значение, вбиваю его в слой и снова режу пару образцов. Для плотной сборки мне нужна посадка от уверенного нажима рукой до очень лёгкой добивки деревянным бруском. Если соединение приходится забивать уже с нервами, значит компенсацию я перекрутил. Если шип болтается и гуляет, kerf надо пересчитать.
Ещё один момент, который путает людей: Kerf Offset — это не инструмент подгонки толщины материала. Он лечит потерю размера на кромке, а не разницу между проектом под 3 мм и листом, который приехал 2.8 мм. Подмена одного другим даёт странный результат: где-то деталь сядет, а где-то развалится логика всего узла.
Если после всех плясок квадрат 100 × 100 мм режется не в размер по X или Y, значит вопрос уже не к kerf, а к станку. Тут поможет проверка механики и статья про калибровку шага по осям. Иначе можно бесконечно ковырять компенсацию, хотя проблема сидит в ремнях, шагах или масштабе устройства.
Как пользоваться Resize Slots и не испортить макет
Теперь про инструмент, который реально спасает, когда скачал хороший макет, а толщина фанеры не совпала. В LightBurn он ищет пазы и шипы заданного размера внутри выбранных объектов и двигает нужные линии. То есть ты не правишь каждый паз вручную, а задаёшь старую толщину и новую.
Обычно я делаю так:
-
Разгруппировываю объекты, если файл импортирован пачкой.
-
Выделяю только те детали, которые реально нужно править.
-
Открываю Tools → Resize Slots in Selection.
-
В поле Old Material Thickness ставлю исходный размер пазов или шипов, под который рисовали макет.
-
В New Material Thickness ставлю фактическую толщину моего листа.
-
При необходимости добавляю Tolerance, если размер в файле гуляет на сотки или в контуре уже была заложена какая-то компенсация.
-
Смотрю, какие линии подсветились, и только потом жму Apply или OK.
У этого инструмента есть нюансы, и лучше знать их заранее. Он любит чистую геометрию: острые углы, нормальные прямые, минимум лишних узлов. Если в SVG полно мусора, Resize Slots начинает видеть паз не там, где ты его видишь глазами. В таких случаях сначала прогоняю оптимизацию формы, а иногда руками убираю кривые куски в узлах.
Второй нюанс — не все внутренние вырезы программа трактует одинаково хорошо. Особенно если это не классический ящичный шип, а хитрый внутренний паз в перегородке, вставке или составном лотке. Тогда я правлю ширину пазов отдельно и обязательно режу тестовую деталь. Светлая мысль тут одна: если инструмент что-то нашёл, это ещё не значит, что он понял твою задумку.
И не путай Resize Slots с обычными перемычками для удержания детали в листе. Это разные вещи. Про удерживающие перемычки у меня есть отдельный материал про табы в LightBurn, а здесь мы говорим именно про размеры пазов и шипов.
Типовые косяки, из-за которых паз всё равно не садится
Ошибка №1 — верить номиналу фанеры. Лист с маркировкой 3 мм не обязан быть ровно 3.00. Для плотной посадки штанген — твой лучший друг.
Ошибка №2 — масштабировать весь проект вместо правки пазов. Да, иногда так можно выкрутиться на декоративной штуке, где наружный размер не важен. Но для нормального короба это халтура, которая потом вылезает в сборке.
Ошибка №3 — пропускать Preview. LightBurn честно показывает, что будет резать. Если линии после компенсации пересеклись, на станке чудо не случится.
Ошибка №4 — крутить kerf, когда станок не режет в размер. Сначала проверь механику и масштаб.
Ошибка №5 — работать с грязным импортом. Лишние узлы, незамкнутые контуры, двойные линии, микрокривые на углах — всё это ломает и Kerf Offset, и Resize Slots.
Ошибка №6 — не учитывать финишную задачу. Плотная посадка для подарочной коробки и посадка для рабочего ящика — это разные вещи. Где-то нужен натяг, где-то лучше оставить микрозазор, чтобы деталь не разлохматила кромку при сборке.
Мой порядок работы перед серией
Когда нужно получить повторяемый результат, я держусь одной схемы:
-
измерить лист в нескольких точках;
-
понять, под какую толщину нарисован файл;
-
если толщина не совпала — прогнать Resize Slots;
-
сделать kerf-тест на том же листе и на тех же режимах;
-
внести Kerf Offset в нужный слой;
-
проверить Preview;
-
вырезать один контрольный узел шип-паз;
-
только потом резать весь комплект.
Да, шагов вроде много. Но по факту это короткая рутина, которая держит качество на одном уровне. Особенно если ты режешь не одну коробочку для души, а серию органайзеров, ящиков, пазлов или лотков.
Частые вопросы
Что использовать первым: Kerf Offset или Resize Slots?
Если макет под нужную толщину, но посадка кривит из-за ширины реза — сначала Kerf Offset. Если файл сделан под другой лист — сначала Resize Slots, потом уже точная доводка kerf-ом.
Можно ли обойтись только одним Kerf Offset?
Можно лишь тогда, когда толщина материала совпадает с проектом. Если файл под 3 мм, а твоя фанера 2.8 мм, одной компенсацией луча ты это нормально не вылечишь.
Почему Resize Slots ничего не находит?
Обычно причина в сгруппированных объектах, незамкнутых фигурах, лишних узлах, скруглённых углах или неверно заданной исходной толщине. На импортированных SVG это случается постоянно.
Почему после правки шип всё ещё очень тугой?
Скорее всего, сработало сразу несколько факторов: реальная толщина листа выше ожидаемой, kerf занижен, плюс есть подгар на кромке. Иногда помогает не новый перерасчёт всей модели, а маленький повторный тест на том же листе с текущими режимами.
Финальная мысль простая. Kerf Offset отвечает за точность реза по кромке, Resize Slots — за подгонку геометрии соединения под толщину материала. Как только перестаёшь мешать эти задачи в одну кучу, шиповые соединения из фанеры собираются намного бодрее и предсказуемее. Я в мастерской именно так и работаю: замер, тест, правка, контрольный рез, потом серия. И нервы целы, и деталь садится как надо.
