Привет. Экструдер Creality — это узел, который захватывает пруток, дозирует подачу и отправляет его в хотэнд. Если он щёлкает, стачивает филамент, даёт пропуски или внезапно перестаёт тянуть пластик, проблему лучше искать по порядку: сначала тракт подачи и механика, потом температура и настройки и только потом лезть в разборку. В этой статье я покажу, как устроен экструдер на разных принтерах Creality, какие поломки встречаются чаще всего и как обслуживать узел так, чтобы не сломать ещё больше.
Содержание:
- Как устроен экструдер Creality
- Какие поломки встречаются чаще всего
- Как понять, что виноват именно экструдер
- Как обслуживать экструдер без типичных ошибок
- Когда уже нужна разборка или замена
- Короткий чек-лист
Как устроен экструдер Creality и почему его часто путают с хотэндом
Сначала развожу понятия. Экструдер — это не сопло и не весь печатающий узел целиком. Его задача проще и важнее одновременно: он должен уверенно схватить филамент, протянуть его с нужным усилием и не сорвать подачу на ретрактах, поворотах и длинных проходах. Хотэнд уже отвечает за нагрев и плавление. Часто говорят «забился экструдер», хотя там банально пробка в хотэнде. Из-за этой путаницы и появляются лишние разборки.
У типового экструдера Creality внутри есть несколько базовых деталей: двигатель, ведущая шестерня или пара шестерён, прижимной ролик либо рычаг, пружина прижима, корпус, вход под филамент и, в зависимости от модели, PTFE-трубка, датчик наличия филамента или рычаг блокировки. На старых Ender встречаются простые bowden-экструдеры на раме. На K1, K1C, K1 Max, K2 и части свежих Ender стоит direct drive, где подающий узел расположен рядом с хотэндом. Разница простая: bowden сильнее зависит от состояния трубки и ретракта, а direct drive чувствительнее к теплу вокруг узла, загрязнению шестерён и состоянию вентиляции.
Вот практическая мысль, которую я в мастерской повторяю чаще всего: если шестерня жрёт пруток, оставляет пыль и мотор щёлкает, это ещё не означает смерть экструдера. Если же филамент идёт туго даже при ручной подаче в прогретый узел, тогда нужно отдельно смотреть, не упёрлись ли вы в забитый хотэнд. Для похожих симптомов причина бывает разная, и это важно. По этой же причине полезно держать под рукой материал о том, как отличить засор сопла от проблем в подаче.
Типовые поломки экструдера Creality: от банальной пыли до износа шестерён
Если говорить грубо, все неисправности тут делятся на четыре группы: узел плохо хватает пруток, узел хватает нормально, но дальше идёт закусывание, узел механически изношен, либо в цепочке подачи мешает что-то соседнее — трубка, датчик, катушка, камера или перегрев. По симптомам это всё очень похоже, поэтому полезно просто перечислить, что встречается чаще всего.
1. Износ или загрязнение шестерён
Самая частая история — зубья забились пылью и стружкой от филамента. Особенно быстро это видно на мягких, влажных или просто неудачных по диаметру прутках. Сначала экструдер начинает тянуть неровно, потом появляются щелчки, тонкие стенки, пропуски на инфиле и характерная выеденная дорожка на пластике. У закрытых принтеров Creality это может усугубляться теплом вокруг узла: размягчённый пластик уже хуже держит форму, шестерня режет его охотнее.
2. Трещина или ослабление прижимного рычага
На части старых Ender со штатным пластиковым экструдером классика жанра — микротрещина снизу на прижимном рычаге. Сверху её часто не видно, а по факту прижим уже слабый, пруток проскальзывает, и человек часами крутит температуру, поток и ретракт не туда. Если у вас Creality с пластиковым bowden-экструдером и подача стала нестабильной без понятной причины, этот рычаг стоит смотреть одним из первых.
3. Пережатие или неправильный прижим
Обратная крайность тоже бывает. Подкрутили винт «чтобы наверняка», и шестерня вместо уверенного захвата начинает вгрызаться в пруток. На PLA и PETG это даёт пыль, на TPU — ещё и красивую кашу на входе. Такой дефект хитрый: на коротких отрезках всё вроде работает, а на длинной детали подача уезжает.
4. Замятие филамента внутри узла
На K-серии и других direct drive моделях возможен сценарий, когда пластик размягчается раньше времени и распирается прямо в тракте подачи. Снаружи это выглядит как «экструдер умер», хотя на деле закусило кусок прутка между шестернями или над хотэндом. Для PLA это особенно неприятно в тёплой камере: если внутри жарко, а охлаждение экструдера работает плохо, пруток становится мягким ещё до зоны плавления.
5. Проблемы с PTFE-трубкой, фитингом или датчиком филамента
На bowden-схемах виновником нередко оказывается не сам экструдер, а уставшая трубка, деформированный торец PTFE или фитинг, который уже не держит трубку жёстко. На K2 и системах с датчиками добавляется ещё одна зона риска: ложные срабатывания датчика наличия филамента, мусор в канале, перекос подпружиненной детали или слабый контакт по кабелю. Внешне пользователь видит одно и то же: подача прерывается, печать сыпется, а реальная причина сидит рядом с экструдером, а не внутри сопла.
Где чаще всего ошибаются новички? Они слышат щелчок и сразу лезут менять шестерни. Но щелчок может быть и от банально запутанной катушки, и от того, что сопло упёрлось в слишком холодный пластик, и от пробки в хотэнде. Если при этом экструдер ещё и стачивает пруток, у вас уже две проблемы: первичная причина и следствие в виде испорченного участка филамента. Поэтому важно идти по цепочке.
Как понять, что виноват именно экструдер, а не сопло, катушка или настройки
Я обычно иду от простого к сложному. Этот порядок экономит время и спасает от разборки рабочего узла.
-
Проверьте катушку и вход филамента. Нет ли перехлёста, сильного трения, слишком острого угла входа в датчик или в трубку. На Creality такое встречается чаще, чем хочется признать, особенно когда катушка стоит неудачно.
-
Срежьте конец прутка под углом. Если торец расплющен, с заусенцем или с грибком после прошлой неудачной выгрузки, он может клинить уже на входе.
-
Прогрейте сопло до рабочей температуры материала и дайте команду на подачу. Если мотор крутит, но филамент не идёт, смотрите, остаются ли следы от шестерни и не буксует ли прижим.
-
Осмотрите пруток после выгрузки. Глубокая насечка, сточенная канавка и пластиковая пыль почти всегда намекают на проблему захвата или слишком большое сопротивление дальше по тракту.
-
Проверьте, не маскируется ли под механическую поломку обычная недоэкструзия. После чистки и сборки не забудьте посмотреть, не нужна ли вам калибровка подачи по E-steps или rotation_distance, иначе можно принять кривой поток за «убитый» экструдер.
-
Проверьте тракт до хотэнда. Если при ручном проталкивании в прогретый узел филамент идёт очень туго, а экструдер при этом визуально целый, смотрите уже пробку, термобарьер, PTFE и состояние сопла.
Есть ещё один важный момент для современных Creality. На K1, K1C и K2 часть проблем внешне похожа на дефект шестерни, но на деле вызвана перегревом зоны подачи. Принтер стоит в тёплой камере, печатается PLA, вентилятор экструдера забился пылью или не раскручивается как надо — и филамент начинает размягчаться выше нужного места. Симптомы: сначала редкие щелчки на ретрактах, потом нестабильная подача, потом пробка. Тут чистка шестерён не лечит корень проблемы.
Если подача обрывается в самом начале печати, полезно параллельно свериться с материалом про нет подачи пластика в начале печати. А если видите, что шестерня уже начинает грызть пруток, вот отдельный разбор, почему шестерня стачивает филамент в подаче.

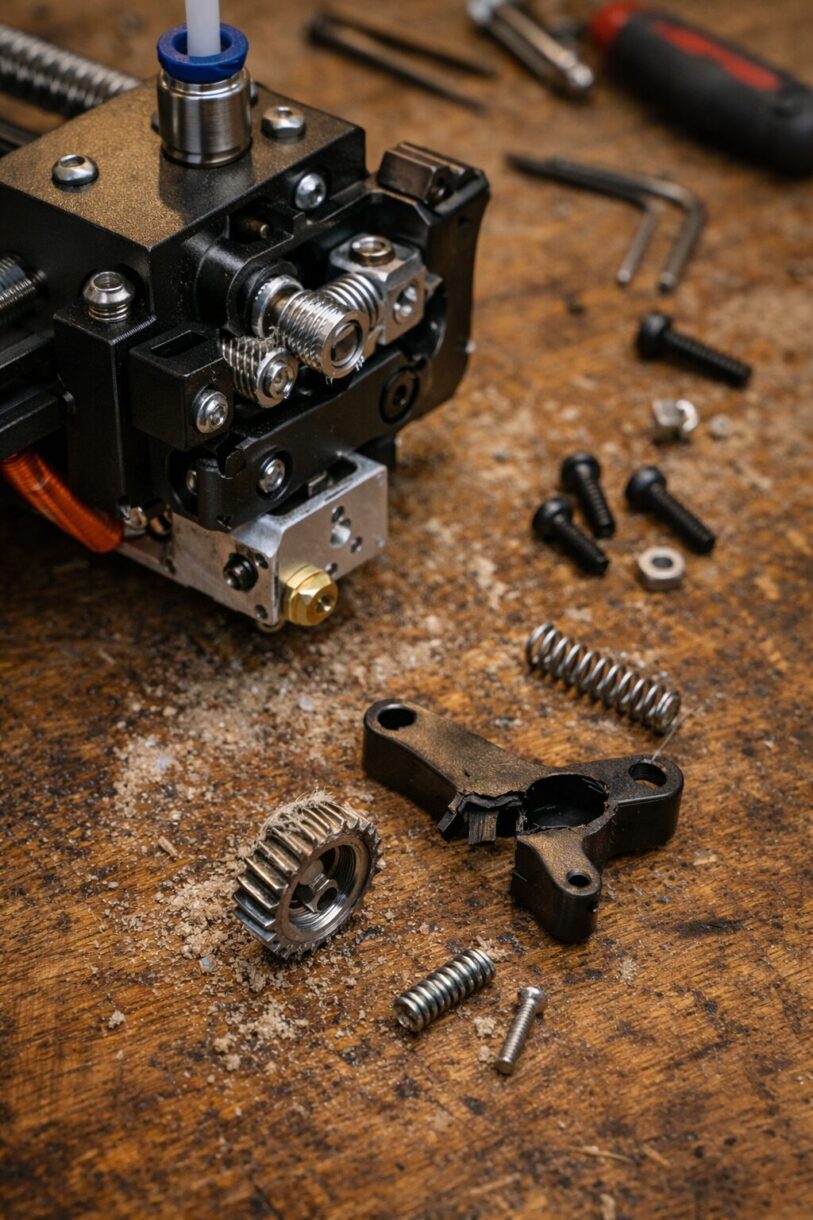

Обслуживание экструдера Creality: что делать регулярно и чего делать не надо
Нормальное обслуживание экструдера не требует героизма. Большую часть проблем я ловлю обычным осмотром до разборки.
Что стоит делать регулярно
-
Осматривать шестерни и входной тракт хотя бы раз в месяц. Если видите пыль, стружку или куски пластика, их лучше убрать сразу.
-
Проверять прижим. Рычаг должен ходить ровно, без перекоса, а пруток не должен болтаться и не должен превращаться в лепёшку.
-
Следить за вентиляцией у direct drive моделей. На K-серии вентиляторы вокруг экструдера лучше проверять хотя бы раз в неделю: забитый вентилятор легко приводит к размягчению PLA в тракте подачи.
-
Проверять PTFE-трубку и её торцы. Особенно если принтер bowden или если трубка идёт до экструдера сверху. Любая деформация тут даёт лишнее сопротивление.
-
Чаще смотреть узел после абразивных и наполненных пластиков. Если печатаете композитами, сразу проверьте не только сопло, но и подачу. Для таких случаев у меня на сайте есть отдельный материал про филамент с наполнителями и износ железа.
Чего делать не надо
-
Не тяните за застрявший пруток на холодную. Так легко добить прижим, сломать защёлку, потянуть PTFE или оставить кусок пластика внутри.
-
Не мажьте шестерни густой смазкой. Пыль и крошка налипнут ещё быстрее. Экструдеру обычно нужна чистка, а не жирная плёнка на зубьях.
-
Не затягивайте винт прижима до упора. Сильнее — не значит лучше. Чаще это кончается стачиванием прутка.
-
Не лезьте в разборку под питанием. На K-серии часть процедур действительно начинается с нагрева сопла, но саму механику дальше разбирают уже после выключения и остывания, а не на горячую с подключённым принтером.
-
Не пытайтесь лечить механику слайсером. Ретракт и flow важны, но если рычаг треснул или шестерня слизана, чудес от профиля не будет.
Вот неочевидный, но полезный совет из практики. После любой чистки экструдера я всегда прогоняю 100–150 мм того же материала вручную или командой подачи и смотрю на поверхность вышедшей нити. Если поток идёт рывками, а мотор уже не щёлкает, не спешите радоваться: иногда мусор убрали, а прижим после сборки выставили криво. Такой перекос отлично проявляется именно на длинной равномерной подаче.
Отдельно смотрите на сопла. Изношенное или частично забитое сопло увеличивает сопротивление, а страдает потом именно экструдер. Если давно не проверяли этот узел, загляните в материал про рабочие сопла для мастерской и сроки их замены.
Когда уже нужна разборка, а когда лучше сразу менять детали
Разборка нужна не при каждом щелчке. Но есть симптомы, после которых тянуть бессмысленно.
-
на прижимном рычаге видна трещина или он пружинит неравномерно;
-
зубья шестерни блестят, слизаны или явно скошены;
-
после чистки подача улучшается на одну печать и снова срывается;
-
датчик филамента живёт своей жизнью, а механика и тракт уже проверены;
-
мотор экструдера не тянет даже на прогретом узле и с нормальным филаментом;
-
внутри корпуса слышен хруст, а после выгрузки остаются обломки пластика или стружка.
На старых Ender чаще меняют рычаг, пружину, шестерню или весь экструдер в сборе. На K1/K1C/K2 чаще сначала чистят тракт, проверяют вентилятор, состояние передней крышки, шестерён и датчика, а уже потом решают вопрос с заменой узла. Если проблема упирается в повторяющиеся пропуски на длинных стенках, полезно дополнительно сравнить симптомы с материалом про недоэкструзию и проскальзывание экструдера на длинных проходах.
Главное правило тут простое: менять деталь стоит тогда, когда вы уже исключили катушку, филамент, температуру, сопло и загрязнение. Иначе можно поставить новый экструдер в ту же самую кривую систему и получить те же симптомы через час.
Короткий чек-лист по экструдеру Creality
-
Щёлкает и не подаёт? Сначала смотрим катушку, конец прутка и сопротивление в хотэнде.
-
Шестерня стачивает филамент? Проверяем прижим, загрязнение зубьев и температуру/сопротивление дальше по тракту.
-
Пластиковый bowden-экструдер на Ender чудит без причины? Осматриваем рычаг снизу на трещины.
-
K-серия плохо подаёт PLA в тёплой камере? Проверяем охлаждение экструдера и не перегревается ли зона подачи.
-
После чистки стало лучше, но ненадолго? Ищем износ шестерён, перекос прижима или проблему в датчике.
-
После ремонта поток всё ещё кривой? Проверяем калибровку подачи и состояние сопла.
Итог такой: экструдер Creality — узел не самый сложный, но коварный. Он редко ломается «внезапно и насмерть». Обычно сначала даёт маленькие подсказки: пыль на шестерне, лёгкие щелчки, сточенный участок прутка, странную нестабильность на ретрактах. Если их поймать вовремя, всё заканчивается чисткой, осмотром и одной короткой диагностикой. А вот если крутить только температуру и надеяться, что само пройдёт, потом уже придётся разбирать полголовы.
