Привет, я в своей мастерской такие запуски не делаю на авось. Сразу скажу главное: перед первой печатью TPU 90A на двухсопельной системе я проверяю не “волшебный профиль из интернета”, а семь приземлённых вещей — сушку катушки, путь подачи, чистоту обоих сопел, прижим экструдера, температуры простоя, прайм при смене сопла и калибровку второго хотэнда.
Если это не сделать, первая же модель обычно превращается в цирк: одно сопло тянет нити, второе цепляет слой, филамент жуется в подаче, а мягкий пластик начинает подтекать именно тогда, когда ты уже ушёл пить чай.
Ниже будет мой реальный стартовый чек-лист, короткая таблица что и зачем смотреть, а потом — рабочая схема тестовой первой печати, чтобы не спалить полкатушки на эксперименты.
Содержание
- Почему TPU 90A на двухсопелке требует отдельной подготовки
- Путь филамента и второй хотэнд: мой главный осмотр перед стартом
- Что я проверяю в слайсере до кнопки Print
- Какой тест печатаю первым, а не лезу сразу в большую деталь
- Что означают первые косяки и куда смотреть
- Мой базовый порядок запуска
Почему TPU 90A на двухсопелке требует отдельной подготовки
TPU 90A — уже не “лапша”, как совсем мягкие флексы, но и не тот материал, которому всё равно, как он идёт от катушки к соплу. На обычной односопельной машине ты ещё можешь поймать результат простым снижением скорости. На двухсопельной системе история веселее: пока одно сопло печатает, второе греется, остывает, ждёт, подтравливает материал и в неподходящий момент лезет туда, где его никто не ждал.
Особенно это заметно на IDEX и на классических dual extrusion головах. У IDEX плюс в том, что неактивный инструмент можно увести в сторону, но там критична отдельная калибровка второго сопла. У фиксированных двухсопельных голов другая засада: неработающее сопло любит собирать сопли и шоркать по модели. Поэтому запросы вроде “как печатать TPU на IDEX” или “ретракт TPU на двух соплах” всегда упираются не в один параметр, а в целую связку мелочей.
Я бы сказал так: первая печать TPU 90A на двухсопельном принтере — это не тест на удачу, а тест на дисциплину. Подготовил тракт подачи, дал катушке нормальную сушку, почистил оба сопла, не перегрел дежурный хотэнд, включил прайм/вайп, сделал маленький тест — и уже есть шанс получить аккуратную деталь, а не резиновую бороду по всему столу.
Кстати, если у тебя в мастерской уже были сюрпризы с влажным материалом, очень советую параллельно держать под рукой заметки про хранение пластика и про то, как понять, что филамент сырой. Для TPU это вообще база, а не факультатив.
А если ты уже в целом разбираешься с мягкими материалами, но переходишь именно на dual extrusion, полезно освежить и базовые приёмы из статьи про печать мягких деталей из TPU — там хорошо видно, почему этот пластик так чувствителен к тракту подачи.
Путь филамента и второй хотэнд: мой главный осмотр перед стартом
Вот тут я обычно стою над принтером как дотошный механик и не тороплюсь. TPU 90A не любит длинный, кривой и тугой путь подачи. Чем больше лишнего трения между катушкой и входом в хотэнд, тем выше шанс, что мягкий пруток начнёт пружинить, сплющиваться или поджираться шестернёй.
| Что проверяю | Зачем это нужно | Что будет, если забить |
|---|---|---|
| Катушка разматывается свободно | Снижается сопротивление на подаче | Экструдер начинает жевать TPU и гуляет поток |
| PTFE-трубка без резких перегибов | Мягкий пруток идёт ровнее | Появляются пропуски и пружинение в тракте |
| Прижим idler не перетянут | Шестерня держит, но не плющит материал | Филамент стачивается и встаёт колом |
| Оба сопла чистые снаружи и внутри | Меньше подтёков и случайных нитей | Неактивный хотэнд тянет грязь по детали |
| Второе сопло откалибровано по Z и смещению | Слои ложатся на одном уровне | Одно сопло пашет по модели, второе печатает выше |

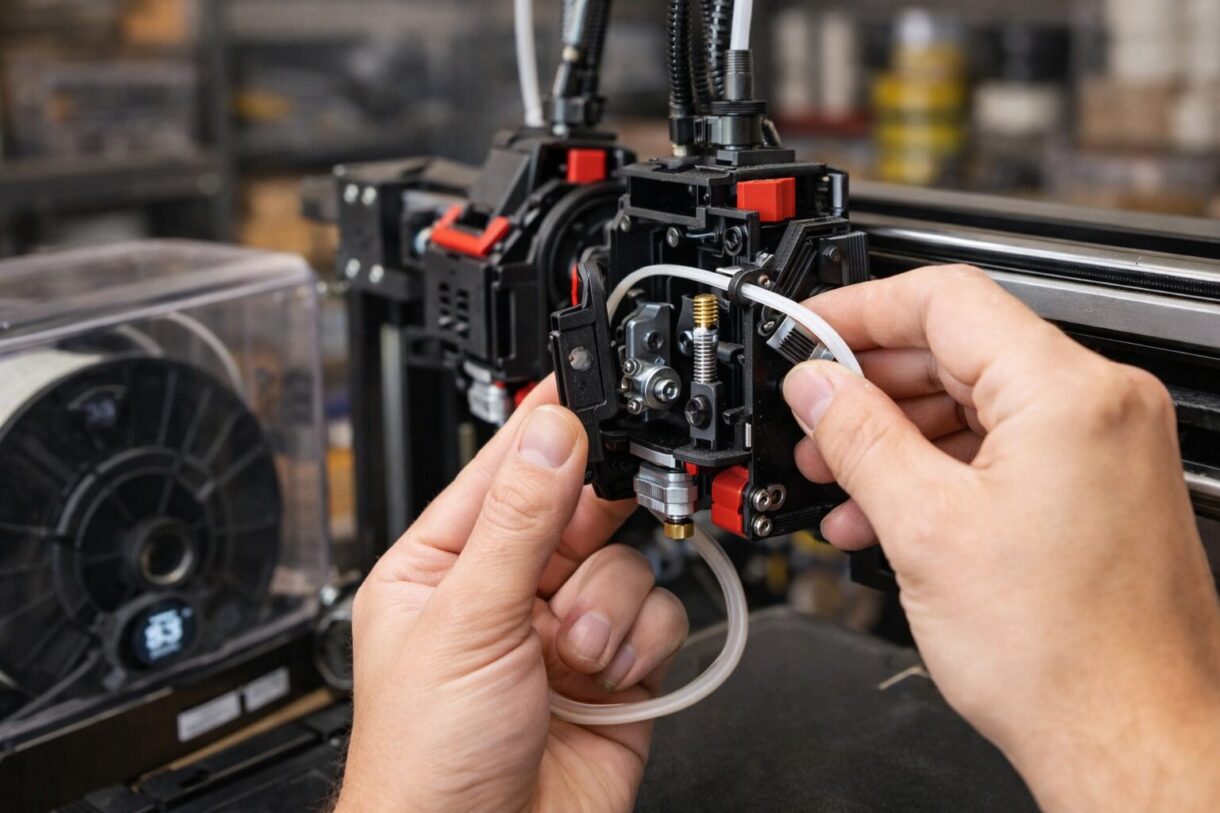

Первое — катушка. Я не ставлю TPU на тугой держатель. Если катушка идёт с усилием, экструдер уже в проигрыше. Второе — вход материала в экструдер. На некоторых принтерах мягкий пруток любит упираться в щель перед шестернями. Перед первой печатью я руками прогоняю филамент до уверенного выхода из сопла и смотрю, идёт ли он ровной струной, а не дёрганой лапшой.
Третье — прижим. Это классика, о которую народ стабильно спотыкается. Перетянул — шестерня делает на TPU красивую лыску, а потом начинаются жалобы на “рандомную недоэкструзию”. Недотянул — будет проскальзывание. Если хочешь глубже докрутить эту тему, у тебя на сайте уже есть хорошие материалы про неравномерную подачу и про ситуацию, когда шестерня грызёт пруток.
Четвёртое — оба хотэнда. Даже если печатать будет только один, я всё равно проверяю два. На двухсопельных машинах грязный носик второго сопла — частый саботажник. На нём висит капля старого пластика, он проезжает над моделью, цепляет стенку, оставляет кляксу, а ты потом полчаса ругаешься на “непонятный брак”. Если есть сомнения, лучше сразу освежить сопло и не лениться с чисткой. Тут полезно держать рядом заметку про засор экструдера и сопла.
И пятое — сушка. Сырая катушка TPU 90A слышна ушами: сопло потрескивает, на линии идут пузырьки, поверхность становится рыхлой, а нитей между переездами столько, будто принтер решил плести паутину. Сушка TPU 90A перед первым запуском на dual nozzle — не перестраховка, а нормальная подготовка.
Что я проверяю в слайсере до кнопки Print
Теперь софт. И вот тут, честно, люди чаще всего сами подставляют себе подножку. Берут профиль от PLA, чутка снижают скорость и думают, что этого хватит. С TPU 90A так не работает.
1. Температура печати и температура простоя. Для самого TPU диапазон у разных брендов гуляет, поэтому я стартую от рекомендаций на катушке или штатного профиля производителя принтера, а потом уже двигаюсь по месту. Если на двухсопельной системе не настроить standby temperature, неактивное сопло начинает подтекать. Если опустить его слишком низко, инструмент будет долго возвращаться в рабочий режим. Нужен баланс: чтобы дежурный хотэнд не сопливил, но и не тупил на возврате.
2. Prime tower, wipe и сценарий смены сопла. На TPU это не украшение интерфейса, а реально полезные костыли. Прайм-башня даёт соплу стабилизировать поток после простоя, wipe снимает лишнюю каплю, а shield или похожая защита иногда спасает модель от случайных нитей. Да, это расход пластика. Но первая печать — не тот момент, где надо героически экономить три грамма.
3. Ретракт. Вот тут нет “священной цифры”. На жёстких экструдерах и коротком тракте TPU 90A ещё терпит умеренный ретракт, а на длинных путях подачи лучше начинать с очень скромных значений. Если переборщить, мягкий пруток тянется, плющится и начинает застревать. Если недожать, получишь нити. Я иду так: сначала минимально безопасный откат, потом маленькая тестовая модель, потом точечная корректировка. Для общей логики хорошо освежить и материал про настройку ретракта.
4. Скорость и ускорения. TPU 90A любит спокойную механику. Высокие ускорения на двухсопельной системе особенно коварны: головка дёргается активнее, инерция больше, неактивный носик чаще стряхивает каплю куда не надо. Я бы не устраивал забег на первой печати. Лучше спокойно, стабильно и с понятной экструзией.
5. Обдув. У TPU тут тонкий момент. Слишком слабый — и мелкие элементы могут плыть. Слишком злой — и межслойка иногда теряет плотность, плюс мелочь начинает коробиться по кромке. Я обычно стартую с умеренного обдува и уже по геометрии детали решаю, куда двигаться. Если тема знакомая и хочется покрутить глубже, поможет статья про охлаждение для PLA, PETG и TPU.
6. Высота слоя и сопло. С TPU 90A на двухсопелке я не люблю начинать с экстремальной мелочи. Слишком маленькая высота слоя и узкое сопло повышают сопротивление потоку. Если есть выбор между 0.4 и 0.6 мм, я для первой проверки чаще беру 0.6: системе проще, экструзия ровнее, шанс словить нервный срыв ниже. А уже после стабильного старта можно спускаться в более мелкую геометрию, если задача реально того стоит.
Какой тест печатаю первым, а не лезу сразу в большую деталь
Я не отправляю в бой большую деталь на шесть часов, пока не увижу, как ведёт себя именно эта катушка именно на этой машине. Для первой проверки мне хватает трёх этапов.
- Экструзия в воздух. Нагрел, продавил 50–80 мм, посмотрел на струю. Она должна идти ровно, без хруста, пузырей и рывков.
- Однослойный квадрат или полосы. Тут сразу видно, не низко ли сопло, не душит ли поток, не цепляет ли второй хотэнд.
- Маленькая деталь с переездами и двумя-тремя островками. Она быстро показывает, сколько будет нитей, как работает ретракт TPU на двух соплах и не оставляет ли дежурное сопло лишних клякс.
Если принтер двухсопельный, я почти всегда добавляю короткий сценарий со сменой инструмента, даже когда основная деталь потом будет печататься одним соплом. Почему? Потому что первая засада часто вылезает не на прямой экструзии, а в момент простоя и возврата второго хотэнда.
Ещё один полезный приём — поставить модель ближе к центру стола и не распихивать сразу много объектов по углам. Для TPU это уменьшает лишние длинные переезды, а значит, и шанс поймать нити и кляксы.
Что означают первые косяки и куда смотреть
Если на старте видишь тонкие паутинки между элементами, я бы первым делом смотрел не только на ретракт, но и на влажность катушки, температуру печати и температуру простоя второго сопла. На TPU эти три вещи чаще виноваты вместе, чем по отдельности.
Если линии то жирные, то пустые — копай подачу. Катушка может идти туго, тракт подачи где-то пережат, idler перетянут, а мягкий пруток уже начал деформироваться до хотэнда.
Если один носик царапает уже напечатанное, а второй кладёт слой выше или ниже — это почти всегда механика и калибровка, а не “неудачный профиль”. На двухсопельных системах смещение по Z и по XY проверяется отдельно, и лениться тут просто невыгодно.
Если поверхность шершавит пузырями и слышен треск — снова привет влаге. Если вылезают блобы в местах переключения инструмента — добавляй внимание к прайму, вайпу и к температуре неактивного сопла.
Мой базовый порядок запуска
Когда не хочется устраивать шаманство, я иду так:
- Сушу катушку и сразу после этого не оставляю её валяться открытой.
- Проверяю, что катушка разматывается легко, а путь филамента не заставляет TPU изгибаться через силу.
- Осматриваю и чищу оба сопла, даже если печатать планирую в основном одним.
- Проверяю прижим экструдера и руками прогоняю материал до ровной струи.
- Сверяю профиль: печатная температура, standby temperature, ретракт, прайм-башня, wipe, умеренные скорости.
- Гоняю маленький тест со сменой сопла.
- И только потом ставлю нормальную деталь.
Вот и весь мой ответ на вопрос, что проверить перед первой печатью TPU 90A на двухсопельных системах. Не надо пытаться выиграть у материала нахрапом. TPU любит аккуратную механику, чистый тракт, сухую катушку и внятный сценарий для неактивного сопла. Сделал это — и дальше уже можно не нервничать, а печатать по-взрослому.
