Привет. Если вам нужен не абстрактный совет, а нормальная отправная точка для PLA, то стартуйте так: сопло 205–215 °C, стол 50–60 °C, первый слой медленный, обдув после первых слоёв высокий, а скорость подбирайте не по цифре на коробке, а по тому, успевает ли хотэнд стабильно плавить пластик. Ниже я дам рабочий базовый профиль для сопла 0,4 мм, объясню, что именно менять по симптомам, и покажу, где у PLA чаще всего начинаются ошибки.
Содержание:
- Стартовый профиль PLA для обычного сопла 0,4 мм
- Что на практике меняют температура, скорость и обдув
- Как корректировать настройки по симптомам
- Где чаще всего промахиваются даже с простым PLA
- Когда типовой профиль нужно менять сразу
- Короткий чек-лист перед печатью
Стартовый профиль PLA для обычного сопла 0,4 мм
Если у вас стандартный PLA, сопло 0,4 мм и слой 0,2 мм, я бы начинал не с десятка мелких твиков, а с простого и предсказуемого профиля. Для большинства бытовых FDM-принтеров он даёт внятную базу, от которой уже удобно плясать дальше.
| Параметр | Стартовое значение | Когда смещать |
|---|---|---|
| Температура сопла | 205–215 °C | Ниже для очень текучего PLA и мелких деталей, выше для жёсткого потока, больших слоёв, стального сопла или слабой межслойки |
| Температура стола | 50–60 °C | Ниже для маленьких моделей и хорошей поверхности, выше для крупных плоских деталей и проблем с первым слоем |
| Скорость первого слоя | 15–25 мм/с | Снижать, если модель срывает со стола или линия ложится неровно |
| Скорость внешней стенки | 35–45 мм/с | Снижать ради красоты поверхности, повышать только после проверки потока и охлаждения |
| Скорость внутренних стенок | 50–70 мм/с | Поднимать, если принтер и хотэнд реально держат поток |
| Скорость заполнения | 80–120 мм/с | Только если не упираетесь в предел подачи и не ловите недоэкструзию |
| Обдув | 0% на первом слое, затем 60–100% | Снижать при хрупкой межслойке и толстых стенках, поднимать на мостах, нависаниях и мелочёвке |
| Ретракт direct drive | 0,6–1,2 мм при 25–40 мм/с | Подбирать по нитям и каплям на переездах |
| Ретракт Bowden | 3–5 мм при 35–50 мм/с | Поднимать аккуратно, чтобы не словить пробку и лишний износ филамента |
| Высота первого слоя | 0,20–0,24 мм | Немного выше для надёжной адгезии, но не вместо нормального Z-offset |
Это не «идеальные цифры для любого принтера», а рабочий старт. PLA бывает разный: обычный, матовый, silk, high speed, с древесной или карбоновой добавкой. Если надо понять, чем отличаются сами разновидности, загляните в материал про виды PLA и выбор под задачу. Там логика именно по самому материалу, а здесь мы говорим про настройку печати.
Ещё один важный момент: первый слой не надо пытаться «спасти» чрезмерным прижимом сопла к столу. Когда сопло слишком низко, PLA не начинает липнуть лучше — он просто хуже проходит через зазор, линия становится размазанной, а дальше приезжают волны, задиры и местами недоэкструзия. Если адгезия слабая, сначала проверяйте чистоту поверхности, Z-offset и температуру стола, а не давите слой в блин.
Что на практике меняют температура, скорость и обдув
В теории всё звучит просто: поднял температуру — стало лучше спекание слоёв, включил обдув — нависания стали чище, ускорил печать — сэкономил время. На практике эти три параметра всегда ходят связкой, и если крутить только один, результат бывает обманчивым.
Температура сопла управляет не только текучестью. Слишком низкое значение даёт тугой выход, шероховатую поверхность, плохое сцепление слоёв и иногда пропуски на быстрых участках. Слишком высокое — больше нитей, мягкие углы, замыленные мосты и перегрев мелких элементов. Для обычного PLA золотая середина часто лежит около 205–210 °C, но как только вы ставите стальное сопло, крупную высоту слоя или быструю подачу, температура нередко уходит чуть выше.
Скорость печати — это не просто «сколько миллиметров в секунду едет голова». Для хотэнда важнее, сколько пластика нужно расплавить за единицу времени. Можно поставить 150 мм/с и думать, что принтер стал быстрым, но по факту упереться в volumetric flow и начать получать пустые участки, матовые полосы и ослабленные стенки. Если планируете ускоряться всерьёз, почитайте отдельно про предел подачи у PLA и PETG.
Обдув у PLA обычно высокий, но не всегда «100% и точка». На маленьких башенках, мостах и тонких нависающих кромках сильный поток реально помогает. А вот на толстых деталях, при высокой температуре окружающего воздуха или при принтере в закрытом корпусе можно получить обратную историю: снаружи всё вроде аккуратно, а межслойка стала суше и хрупче. Поэтому я люблю смотреть не на догму, а на геометрию модели. Детализированный декор — больше обдува. Толстая функциональная деталь — сначала проверяю, не переохлаждаю ли стенки.
Если нужна отдельная логика именно по охлаждению, с примерами для разных пластиков, у меня на сайте уже есть разбор про настройку обдува для PLA, PETG и TPU. Здесь короткая версия такая: для PLA мощный обдув — норма, но не индульгенция от всех остальных ошибок.
Как корректировать настройки по симптомам
Когда профиль уже стартует, дальше я советую не крутить всё подряд, а читать симптомы. PLA довольно разговорчивый материал: если понимать, на что смотреть, нужная правка обычно находится быстро.
| Симптом | Что вероятнее всего не так | Что менять первым |
|---|---|---|
| Нити между переездами | Высокая температура, слабый ретракт, сыроватая катушка | Минус 5 °C, проверить ретракт, при необходимости просушить пластик |
| Слои выглядят сухими и плохо держатся | Слишком низкая температура или чрезмерный обдув | Плюс 5 °C, немного снизить обдув на обычных периметрах |
| Плывут нависания и мосты | Мало охлаждения или перегрет сопло | Поднять обдув, чуть снизить температуру, отдельно замедлить мосты |
| Первый слой рвётся, скребёт, идёт волнами | Сопло слишком низко или стол слишком горячий | Перепроверить Z-offset, убрать лишний прижим, снизить стол на 5 °C |
| Модель отлипает по углам | Проблема не в PLA как таковом, а в адгезии и первом слое | Почистить стол, поднять стол на 5 °C, замедлить первый слой |
| Пустые участки на быстрых траекториях | Скорость выше, чем держит хотэнд | Снизить скорость или ускорения, поднять температуру на 5 °C |
| Мелкие детали размягчаются и «плывут» | Перегрев зоны печати | Сильнее обдув, ниже температура, больше минимальное время слоя |
Если есть сомнения по температуре, не мучайте один и тот же кубик бесконечно. Проще распечатать температурную башню и посмотреть, где у вашей конкретной катушки заканчиваются сопли и начинается нормальная межслойка. Это быстрее, чем гадать по памяти, что было на предыдущем PLA полгода назад.
Отдельно скажу про сырой пластик. PLA не самый капризный к влаге материал, но катушка, которая долго жила на открытой полке, вполне может начать шипеть в сопле, давать нити и матовую шершавую поверхность. Если признаки похожи, почитайте мой материал про то, как понять, что пластик сырой. На практике это часто экономит больше времени, чем бесконечная игра температурой и ретрактом.
Где чаще всего промахиваются даже с простым PLA
Первая ошибка — пытаться вылечить всё одной температурой. Человек видит сопли, уводит сопло сильно вниз, потом ловит плохую межслойку, возвращает температуру вверх и снова получает сопли. Так можно кататься по кругу очень долго. Смотрите на связку: температура, обдув, скорость, влажность, ретракт.
Вторая ошибка — путать «быстрый профиль» и «работающий профиль». На коробке принтера могут красиво писать 300–500 мм/с, на катушке — high speed PLA, но если обдув слабый, хотэнд не вывозит поток, а модель с кучей коротких участков, по факту вы получите не скорость, а просто больше брака. Если интересно, где быстрый PLA реально даёт выигрыш, а где всё упирается в охлаждение, у меня есть отдельный материал про PLA High Speed и обычный PLA.
Третья ошибка — закрывать принтер и печатать PLA в тёплой камере как ABS. Для PLA это нередко вредно: филамент начинает размягчаться выше зоны плавления, подача становится нестабильной, а на длинных печатях можно словить тепловую пробку. Если у вас закрытый корпус, для PLA часто полезнее приоткрыть дверь, снять крышку или хотя бы не перегревать пространство вокруг хотэнда.
Четвёртая ошибка — брать общий профиль материала и считать, что вопрос закрыт. Даже хороший базовый пресет надо доводить под конкретный принтер, сопло, поверхность стола и механику. Поэтому универсальная статья про PLA не отменяет отдельный профиль в слайсере. Если вы печатаете именно через Cura, логично потом перейти в мой разбор стартового профиля PLA для Cura и уже там переложить базовые значения на конкретные поля интерфейса.
Когда типовой профиль нужно менять сразу
Есть ситуации, когда стартовые 205/55 и обдув под 100% будут только первой прикидкой, а не почти готовым рецептом.
Матовый PLA часто любит скорость пониже и иногда чуть более высокую температуру, потому что на холодном профиле быстро становится ломким по слоям. PLA Silk, наоборот, нередко красивее выглядит на более мягкой кинематике и аккуратном перегреве, но за это можно заплатить геометрией. PLA CF и прочие наполненные версии требуют оглядки на диаметр сопла и его материал. А у PLA High Speed смысл раскрывается только тогда, когда тракт подачи и охлаждение действительно тянут повышенный поток.
Отдельный сценарий — нестандартное сопло. Если вместо латуни стоит сталь, закладывайте небольшой запас по температуре. Если сопло 0,6 мм или 0,8 мм, не думайте только цифрой температуры: меняется объём подачи, а значит, может понадобиться и другая скорость, и другая логика по обдуву. Чем толще слой и шире линия, тем раньше вы упрётесь не в «скорость принтера», а в возможности хотэнда.
И ещё одно: если модель не липнет к столу, не спешите записывать это в «PLA плохой». Очень часто проблема сидит в первом слое, а не в самом материале. Для этого на сайте уже есть отдельная инструкция, как действовать, если распечатка не прилипает к столу. Там разбор именно по диагностике, а не только по цифрам температуры.
Короткий чек-лист перед печатью PLA
Чтобы не перебирать настройки хаотично, я обычно иду так:
- ставлю базу: сопло 210 °C, стол 55 °C, первый слой 20 мм/с;
- обдув оставляю 0% на первом слое и включаю высокий после 2–3 слоя;
- смотрю, не пережат ли первый слой, и только потом делаю выводы по адгезии;

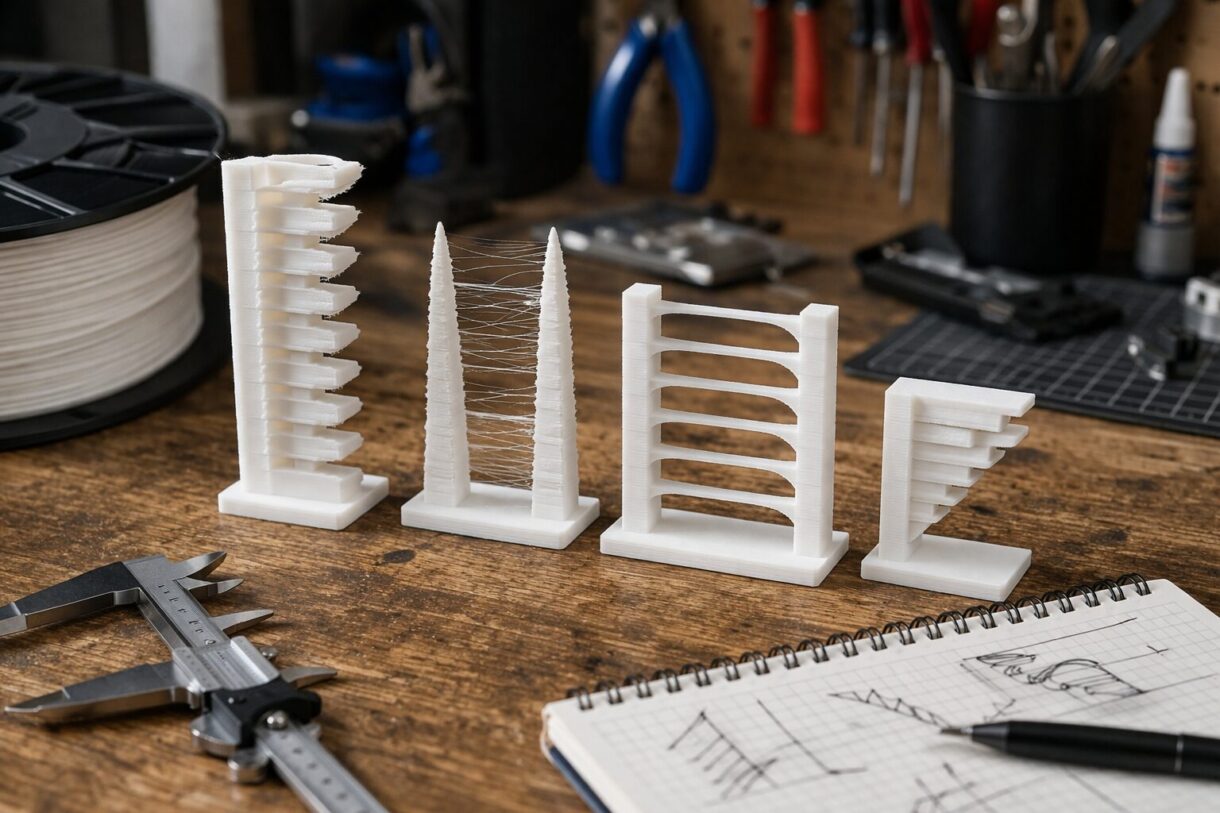

- печатаю маленький тест и оцениваю сразу четыре вещи: нити, мосты, межслойку и чистоту внешней стенки;
- если на быстрых участках не хватает пластика, сначала проверяю предел потока, а не обвиняю катушку;
- если есть шипение, пузыри или внезапные нити, вспоминаю про влажность;
- если принтер закрытый, для PLA не держу камеру перегретой;
- после грубой настройки делаю температурную башню или короткий тест под свой реальный сценарий печати.
Итог простой: для PLA не нужен культ «идеальной цифры». Нужен нормальный стартовый профиль и понимание, что именно вы видите на детали. Начните с умеренной температуры, спокойного первого слоя и сильного обдува после разгона, а дальше корректируйте по симптомам. Так настройка PLA перестаёт быть лотереей и становится обычной рабочей рутиной в мастерской.
