Привет, я как всегда из своей мастерской, и сегодня тема такая: совместимость Xeon почти никогда не решается одним только названием процессора. Смотришь на крышку, видишь «Xeon», радуешься цене на вторичке, а потом ловишь классическую засаду: сокет вроде похожий, а плата молчит; память влезла, а старта нет; BIOS древний, и всё приехали.

Если коротко, логика тут простая: сначала сверяем поколение Xeon, потом сокет, потом чипсет и список поддерживаемых CPU у платы, а уже после этого смотрим на тип памяти, число сокетов, охлаждение и питание. Ниже я дам карту поколений, объясню разницу между LGA2011 и LGA2011-3, покажу, где чаще всего люди промахиваются, и оставлю рабочий чек-лист перед покупкой.

Самые частые поисковые вопросы по теме у людей вообще очень земные: «xeon e5 v3 какой сокет», «lga 2011 и 2011-3 разница», «какая память нужна для xeon», «подойдёт ли xeon к x79». Вот именно на это сейчас и отвечу человеческим языком.

Если хочешь сначала освежить базу, полезно пробежаться по материалам про разницу между Xeon и Core и про маркировку v2, v3 и v4. А я здесь сосредоточусь именно на совместимости.

Содержание

• Быстрый ответ: что реально означает совместимость Xeon
• Карта поколений и сокетов: где чаще всего промахиваются
• Почему одного сокета мало
• Память и каналы: DDR3, DDR4, ECC, RDIMM, UDIMM
• Мой чек-лист перед покупкой Xeon и платы
• Что в итоге брать под разные задачи

Быстрый ответ: что реально означает совместимость Xeon

Вот самая суть. У Xeon есть несколько больших веток, и они живут на разных платформах. Xeon E3 обычно относятся к односокетным системам и ближе к обычным материнкам серверного класса. Xeon E5 — это уже история про рабочие станции и серверные платформы, где много ядер, много линий PCIe и нередко поддержка двух процессоров. Xeon Scalable — следующее поколение, там уже другие сокеты, больше каналов памяти и совсем другой класс плат.

Самое главное правило: совпадение серии ещё не гарантирует запуск. Например, E5 v1/v2 и E5 v3/v4 — это уже две разные платформы. Названия похожи, количество контактов на сокете у старших платформ может выглядеть похоже, но электрически и по памяти это уже разные миры. Поэтому схема «нашёл дешёвый Xeon, потом подберу остальное» часто заканчивается лишними покупками.

Ещё один момент, о который люди бьются лбом: сколько процессоров поддерживает сама модель. Есть Xeon только для 1S, есть для 2S, есть для более тяжёлых конфигураций. Если плата двухсокетная, это ещё не значит, что любой понравившийся Xeon там можно поставить парой.

Карта поколений и сокетов: где чаще всего промахиваются

Ниже даю короткую карту, которой сам бы пользовался, если бы собирал такую систему с нуля или вытаскивал апгрейд из старого железа.

Где народ чаще всего ошибается? Вот топ-3.

• Берут E5 v3 в надежде посадить его в плату под E5 v2. Не взлетит.
• Путают LGA2011 и LGA2011-3, потому что цифры почти одинаковые.
• Думают, что если сокет LGA1151, то любой Xeon E3 v5/v6 или Xeon E-22xx заведётся на любой десктопной плате. На практике решает ещё и чипсет, и прошивка.

От себя скажу так: когда вижу формулировку продавца в духе «подходит ко всем платам на таком же сокете», сразу включаю режим перепроверки. У Xeon это опасная фраза.

Почему одного сокета мало

Сокет — это только верхушка айсберга. Я обычно смотрю на совместимость в пять шагов.

Первое — поколение и ревизия. Если речь про E5, то надо сразу разделять v1/v2 и v3/v4. Если речь про Scalable, то там уже переходы между 3647, 4189 и 4677 ломают прямую совместимость вообще целиком.

Второе — чипсет и CPU Support List. Даже если плата физически подходит, производитель мог не добавить микрокод для нужного CPU. Поэтому мой стандартный ритуал такой: открываю страницу платы, смотрю список поддерживаемых процессоров, потом версию BIOS, с которой этот процессор стартует. Это скучно, зато экономит деньги и нервы.

Третье — одно- или двухсокетная конфигурация. Условный E3 — это почти всегда 1S. Многие E5 умеют 2S. Некоторые Scalable тянут ещё более серьёзные конфигурации. Если тут ошибиться, система либо не увидит второй процессор, либо плата вообще не стартанёт в ожидаемом режиме.

Четвёртое — охлаждение и крепёж. Это пункт, который часто вспоминают слишком поздно. Даже если процессор и плата совместимы, у тебя может не совпасть крепление кулера, высота радиатора под корпус или требования по TDP. На старших Xeon экономия на охлаждении быстро кончается троттлингом. По этой причине советую рядом держать и материал про типовые ошибки с перегревом процессора после сборки.

Пятое — питание и линия PCIe. Старые E5 ещё отлично живут в рабочих станциях, но если ты навешиваешь производительную видеокарту, пачку накопителей и карты расширения, важно понимать реальные ограничения платы по питанию VRM и по разводке линий.

Промежуточный вывод тут простой: совместимость Xeon — это всегда связка “CPU + плата + BIOS + память + охлаждение”. Вырвать из этой цепочки один элемент и надеяться, что остальное как-нибудь сложится, — так себе стратегия.

Память и каналы: DDR3, DDR4, ECC, RDIMM, UDIMM

Вот тут у новичков начинается самое весёлое. Они уже нашли сокет, нашли процессор, и кажется, что победа близко. А потом встаёт вопрос: какая память нужна для Xeon E5 2678 v3, можно ли ставить обычную DDR4, что такое ECC, и почему серверные модули иногда стоят дёшево, но подходят не везде.

Смотри на память так.

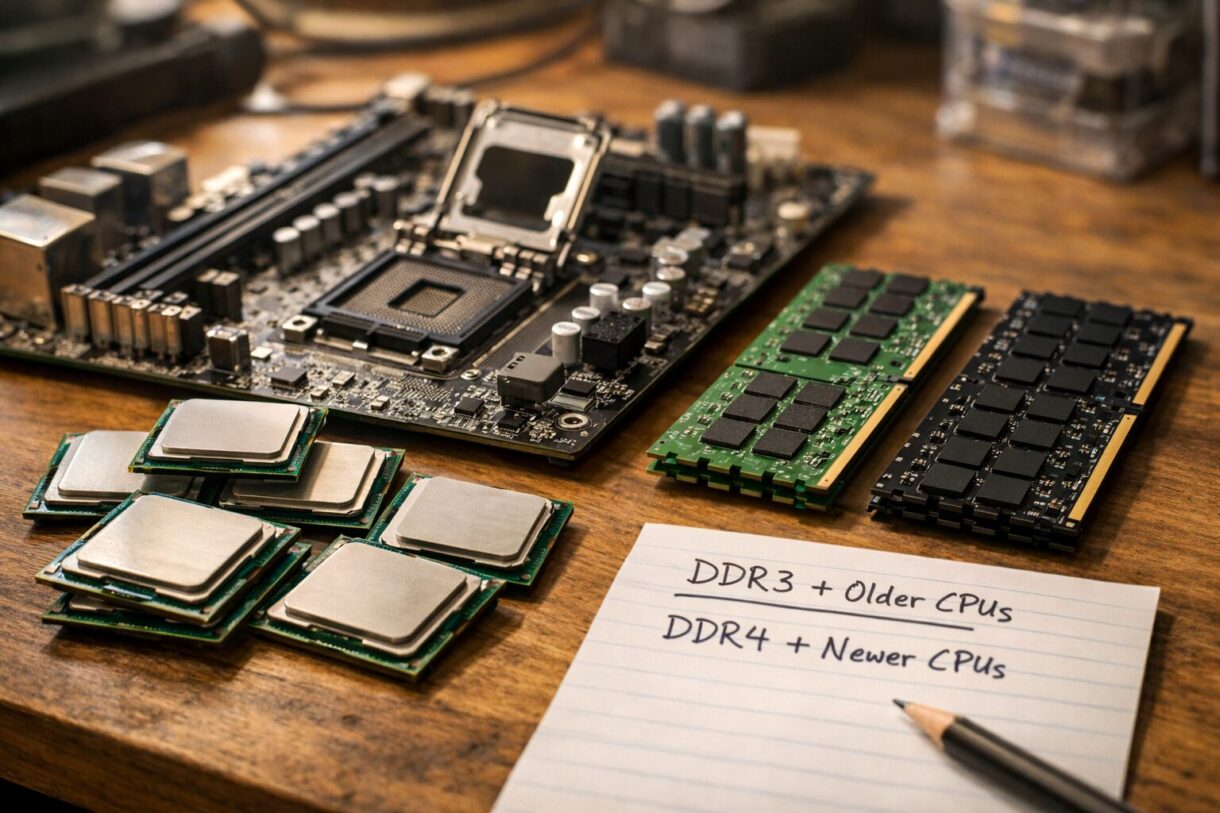

• DDR3 и DDR4 не взаимозаменяемы. E5 v1/v2 — это история про DDR3. E5 v3/v4 — уже DDR4. Тут вариантов нет.
• ECC — это не просто модное слово. Поддержка коррекции ошибок зависит и от процессора, и от платы, и от прошивки. То, что CPU умеет ECC, ещё не означает, что любая плата даст этой функции работать как надо.
• RDIMM и UDIMM мешать в одну систему нельзя. Даже когда плата поддерживает оба формата, смешивание обычно заканчивается отказом старта или жёсткими ограничениями.
• Число каналов памяти влияет на итоговую скорость. LGA2011 и LGA2011-3 любят, когда модули расставлены симметрично. Один модуль в системе запустится, но платформа не покажет свой нормальный характер.

Отдельная боль — платы с нестандартным поведением по памяти. На бумаге там может быть красиво, а в реальности часть модулей работает только на пониженной частоте, часть не стартует, а какие-то объёмы видятся через раз. Поэтому, если берёшь бэушную платформу, не поленись заранее проверить отзывы именно по твоей плате и именно по тем модулям памяти, которые собираешься ставить.

Для односокетных Xeon E3 и Xeon E чаще встречается сценарий с ECC UDIMM. Для E5 и старших платформ очень часто всплывают RDIMM. И вот здесь я всегда советую не гадать по фотографии объявлений, а просить у продавца точную маркировку модулей. Это экономит кучу времени.

Если память потом упрётся в частоту, тайминги или капризный профиль, пригодится ещё и статья про подбор частоты и таймингов ОЗУ. Логика там похожая: сперва совместимость, потом уже красивые цифры.

Мой чек-лист перед покупкой Xeon и платы

Когда я собираю систему на Xeon, то иду вот по такому маршруту.

1. Сначала выписываю точную модель CPU целиком: не просто «E5», а, например, «E5-2660 v2» или «E5-2690 v4».

2. Потом проверяю сокет и тип памяти. Это самый быстрый фильтр, который отсеивает половину неподходящих вариантов.

3. Дальше открываю страницу платы и ищу CPU Support List, версию BIOS и ограничения по памяти.

4. Смотрю, 1S это или 2S, нужен ли мне второй процессор сейчас или потом.

5. Проверяю формат модулей памяти: UDIMM, ECC UDIMM, RDIMM, объём на слот, ранговость и рекомендуемую схему заполнения каналов.

6. Отдельно сверяю кулер, крепление, TDP и блок питания. Особенно если процессор горячий и корпус тесный.

7. И уже после этого думаю о цене. Низкая цена на CPU сама по себе ничего не значит, если под него нужен редкий кулер, специфическая память и ещё перепрошивка платы.

Я бы даже сказал так: хороший апгрейд на Xeon делается не в момент покупки процессора, а в момент, когда ты заранее собрал всю математику по платформе. Тогда система стартует с первого или второго захода, а не превращается в бесконечный квест с перепродажей железа.

Что в итоге брать под разные задачи

Если нужен простой и понятный старт, то смотри на односокетные Xeon E3 или Xeon E с ясной поддержкой памяти и нормальным списком совместимых плат. Это хороший вариант, когда хочется собрать тихую рабочую машину или домашний сервер без экзотики.

Если нужен запас по ядрам и линиям PCIe за разумные деньги, то чаще всего люди смотрят на Xeon E5. Тут главное не перепутать поколения: v1/v2 = LGA2011 + DDR3, v3/v4 = LGA2011-3 + DDR4. Вот это правило стоит просто вбить себе в голову и держать как основу.

Если уже смотришь на Xeon Scalable, значит играешь в другой лиге. Там платы, охлаждение, память и требования к платформе уже заметно серьёзнее. Зато и возможностей больше: каналов памяти больше, PCIe богаче, потолок по конфигурации выше.

Итог у меня такой: совместимость Xeon начинается не с сокета, а с поколения. После этого уже идут память, BIOS, число сокетов и всё остальное. Держишь эту последовательность в голове — и шанс собрать живую систему резко растёт. Игнорируешь хотя бы один пункт — получаешь классическую историю про «на фото всё подходило, а на столе не запускается».

Так что перед покупкой просто сделай паузу, сверь модель до последней буквы, проверь плату, память и прошивку, и только потом жми кнопку заказа. В мастерской я именно так и делаю, потому что лишние эксперименты с Xeon потом обходятся дороже, чем десять минут нормальной проверки.
