Привет. Я такие апгрейды в мастерской вижу регулярно: человек ставит карту помощнее, радуется FPS, закрывает боковую крышку — и тут начинается нервяк из-за 12V-2×6. Сразу отвечаю на главный вопрос: чтобы коннектор не перегревался, кабель надо посадить до щелчка, оставить у штекера прямой участок хотя бы 35–40 мм, не давить на него боковой стенкой и не тянуть провод в сторону сразу после подключения.

Дальше покажу мой рабочий порядок: как примерить карту в корпусе, как выбрать маршрут кабеля, что делать с переходником, как проверить зазор до боковой крышки и по каким признакам понять, что разъём уже работает на нервах. В конце дам короткий чек-лист, которым сам пользуюсь после каждого апгрейда.

Содержание

• Быстрые правила, которые реально спасают коннектор
• Как уложить кабель в тесном корпусе после апгрейда
• Нативный кабель или переходник: что я ставлю в работу
• Признаки, что разъём уже мучается
• Чек-лист после установки новой видеокарты

Быстрые правила, которые реально спасают коннектор

Вот самая суть, если времени мало и карту уже хочется запускать:

У 12V-2×6 конструкцию доработали по сравнению с ранним 16-пиновым вариантом: силовые контакты сделали приоритетными, а сигнальные — короче. Идея правильная: если штекер недожат, разъём должен раньше понять, что подключение кривое. Но вот тут есть важный момент, который народ часто упускает: новый стандарт не прощает косой маршрут кабеля и боковую нагрузку. Если провод уходит в сторону сразу от корпуса штекера, контактная группа живёт в напряжении, а мне потом приносят систему со словами «что-то тут пахнуло пластиком».

Поэтому правило номер один простое: не геройствуйте с тесным корпусом. После апгрейда надо смотреть не только на длину видеокарты, но и на запас пространства перед разъёмом питания. Карта влезла — это ещё не значит, что влезла нормально.

Как уложить кабель в тесном корпусе после апгрейда

Вот тут начинается самое интересное. Когда новая видеокарта толще старой на один-два слота, кабель 12V-2×6 часто упирается либо в стекло, либо в металл боковой панели. Внешне всё выглядит терпимо, а по факту крышка давит на жгут, жгут давит на штекер, и коннектор сидит под постоянной боковой нагрузкой.

Я делаю так. Сначала ставлю карту в слот и вообще не подключаю питание. Просто смотрю на геометрию корпуса: сколько места осталось до боковой стенки, где удобнее поднять жгут, можно ли пустить его выше, через вырез у материнской платы, или лучше вести по мягкой дуге к передней части корпуса. Моя задача — получить прямой участок у самого разъёма, а изгиб перенести подальше.

Дальше примеряю кабель «на сухую». Не втыкаю его намертво, а просто понимаю, откуда он должен прийти к карте. Если видно, что провод сразу просится в жёсткий поворот, я не насилую сборку. Тут вариантов по сути четыре:

• поменять маршрут кабеля внутри корпуса;

• ослабить стяжки и дать жгуту больше свободы;

• использовать штатный угловой кабель именно от производителя БП или видеокарты, если он предусмотрен под вашу модель;

• признать факт, что корпус тесный, и не пытаться победить физику силой крышки.

Потом уже подключаю по-человечески: ровно, двумя пальцами за корпус штекера, без перекосов. Нажал, услышал щелчок, глазами проверил, что разъём сел до конца. После этого не надо крутить провод как рулевое колесо. Лучше сразу сформировать плавную дугу и зафиксировать жгут так, чтобы он не тянул разъём ни вверх, ни вниз, ни вбок.

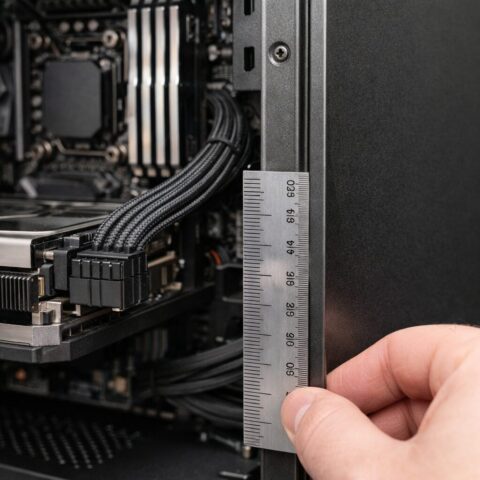

Очень полезный трюк — закрывать боковую крышку не с наскока, а медленно, рукой. Смотришь в щель, не начинает ли кабель уходить в сторону, не появляется ли дополнительное напряжение у коннектора. Если крышка прижимает жгут и заставляет его менять угол прямо у штекера, переделывай маршрут. Да, это лишние десять минут. Зато потом не будет сюрприза.

Кстати, если вы в целом сейчас докручиваете всю систему после апгрейда, загляните и в мою заметку про сборку ПК. Там логика та же самая: железо должно не просто помещаться, а работать в корпусе спокойно, без натяга и странных компромиссов.

Ещё момент из практики. Я стараюсь не делать кабельную «красоту» слишком рано. Когда человек затягивает жгуты в идеальную линию ради фотки, именно 12V-2×6 первым начинает страдать. Сначала добейтесь правильного положения разъёма, а уже потом наводите марафет. У этого коннектора эстетика всегда должна ехать вторым номером.

Нативный кабель или переходник: что я ставлю в работу

Тут много путаницы, потому что после апгрейда видеокарты народ нередко вытаскивает из коробки всё подряд: старые удлинители, кастомные жгуты, переходники из прошлой сборки. Я подхожу проще. Если у блока питания есть родной кабель 12V-2×6 именно под ваш БП и модельный ряд — беру его. Если такого варианта нет, ставлю штатный адаптер, который положил производитель видеокарты.

Чего я не делаю никогда: не смешиваю модульные кабели между разными блоками питания, даже если разъёмы на вид одинаковые. Это классический путь к беде. Ещё один плохой сценарий — держать старый сомнительный удлинитель просто потому, что он красивый. После апгрейда мощность выросла, токи выросли, и всё, что раньше «ну вроде работало», начинает показывать характер.

Если у адаптера несколько 8-pin входов, я стараюсь кормить его отдельными кабелями от БП, а не вешать всё на одну ветку с раздвоением. Для мощной карты это нормальная привычка, а не паранойя. И да, сам блок питания тоже стоит оценить трезво: запас по мощности, возраст, состояние кабелей, качество посадки модульных разъёмов. На эту тему у меня есть отдельный материал про шум блока питания — там хорошо видно, как БП начинает сигналить, когда ему уже тяжеловато.

Если после установки новой карты у вас выросла не только нагрузка, но и общий аппетит системы по питанию, полезно прикинуть и защиту от просадок. Тут помогает статья про подбор ИБП для ПК: когда система стала прожорливее, это уже не мелочь, а часть общей схемы питания.

И ещё важная штука: не дёргайте этот коннектор туда-сюда ради эксперимента. У таких контактов ресурс подключений не бесконечный. Один раз аккуратно примерили, один раз посадили как надо, проверили крышку корпуса — и хватит. Постоянное «ща ещё раз выну, посмотрю, снова вставлю» пользы не добавляет.

Признаки, что разъём уже мучается

Иногда система не орёт о проблеме сразу. Она может несколько дней работать внешне нормально, а потом начать подкидывать мелкие, но неприятные сигналы. На что я смотрю после апгрейда:

• штекер визуально ушёл в сторону или сел под углом;

• после закрытия крышки кабель натянулся сильнее, чем при открытом корпусе;

• появился запах нагретого пластика;

• у коннектора заметно потемнение, желтизна, следы подплавления или деформации;

• карта под нагрузкой ведёт себя нестабильно, а питание выглядит подозрительно.

Что делать, если что-то из этого заметили? Сразу глушить ПК, отключать питание и осматривать разъём на холодную. Не надо дальше «ещё чуть-чуть поиграю, а потом гляну». С коннектором такие компромиссы обычно заканчиваются плохо.

Ещё я советую после первой серьёзной нагрузки вернуться к корпусу и перепроверить посадку. Погоняли игру, рендер или стресс-тест минут 15–20, выключили машину, сняли боковую крышку и посмотрели, не вылез ли кабель, не изменился ли угол, не тянет ли жгут разъём. Это простая проверка, а пользы море.

Особенно внимательно смотрите на сборки, где карта очень тяжёлая или заметно провисает. Иногда проблема не в самом проводе, а в том, что GPU под собственным весом чуть меняет положение, и маршрут кабеля становится хуже, чем был во время сборки. Подпорка под видеокарту тут помогает не только эстетике, но и питанию.

Чек-лист после установки новой видеокарты

Вот мой короткий список, который я прогоняю каждый раз:

1. Карта стоит ровно, не провисает, слот не перекошен.

2. Штекер 12V-2×6 вставлен до щелчка, видимого зазора нет.

3. Первые 35–40 мм кабеля идут прямо, без жёсткого поворота.

4. Боковая крышка корпуса не давит на жгут.

5. Кабель не тянет разъём вверх, вниз или в сторону.

6. Использован либо родной кабель БП, либо штатный адаптер видеокарты.

7. Нет чужих модульных кабелей, старых сомнительных удлинителей и случайных переходников.

8. После первой нагрузки разъём повторно осмотрен.

Если все восемь пунктов сходятся, шанс словить перегрев коннектора падает очень заметно. Главная мысль тут простая: 12V-2×6 не любит недожим, резкий изгиб у штекера и постоянное боковое усилие. После апгрейда видеокарты именно это и надо контролировать в первую очередь, а не только ватты блока питания и длину самой карты.

Я бы сформулировал совсем по-простому так: дайте разъёму сесть ровно, дайте кабелю выйти спокойно, не прижимайте всё это крышкой корпуса — и коннектору уже живётся сильно легче. В мастерской этот подход спасал меня много раз, и в домашних сборках он работает ничуть не хуже.
