Как составить техническое задание для DIY-проекта и проверить результат

Привет, на связи Папа Карло. Сегодня разберём, как подготовить техническое задание для DIY-проекта, чтобы ещё до сборки понимать, какие компоненты нужны, что именно должно работать и по каким признакам можно оценить результат. Главный принцип простой: сначала определить задачу, ограничения и критерии успешной работы, затем выбрать техническую архитектуру и только после этого переходить к изготовлению.

Этот подход полезен и для небольшой электронной самоделки, и для проекта с 3D-печатью, и для модернизации старого оборудования. Рассмотрим четыре примера: компактное интернет-радио на микроконтроллере, передачу изображения компьютерных игр на Nintendo DSi, изготовление металлического трафарета для пайки и печать автомобильных аксессуаров по готовым моделям.

Зачем самодельному проекту техническое задание

Любой технический проект начинается с идеи. Например, хочется сделать небольшое устройство для прослушивания интернет-радиостанций, использовать старую игровую консоль в качестве дополнительного экрана или напечатать полезный аксессуар для автомобиля.

Но идея ещё не определяет, какие детали понадобятся, как они будут взаимодействовать и что считать успешным результатом. Эти вопросы решает техническое задание, или ТЗ.

Для домашнего проекта не обязательно готовить большой формальный документ. Достаточно зафиксировать назначение устройства, обязательные функции, предполагаемые компоненты, ограничения и метод проверки.

Например, компактное интернет-радио может выглядеть как простая сборка из микроконтроллера, цифро-аналогового преобразователя и усилителя. Однако между получением сетевого потока и воспроизведением звука существует несколько отдельных операций. Если хотя бы одна из них не работает, готовое устройство не выполняет главную задачу.

Поэтому хороший проект описывает не только набор деталей, но и весь путь от входных данных или материалов до полезного результата.

Шаг 1. Определяем конечный результат

Первый вопрос — не какой контроллер купить и какой пластик использовать, а какую конкретную проблему должно решать устройство.

В качестве примера возьмём четыре проекта с разными задачами.

• Интернет-радио. Получать аудиопоток через сетевое подключение и воспроизводить его через локальный аудиотракт.
• Nintendo DSi. Показывать изображение компьютерной игры на экране портативной консоли, оставляя выполнение самой игры на компьютере.
• Трафарет для пайки. Получить металлический шаблон, через отверстия которого можно наносить паяльную пасту на контактные площадки платы.
• Автомобильный аксессуар. Изготовить по цифровой модели небольшую деталь для организации предметов в салоне.

Эти формулировки отличаются от расплывчатых целей вроде «собрать интересную электронику» или «напечатать что-нибудь полезное». По каждой можно определить, достигнут ли результат.

Отделяем обязательные функции от дополнительных

В техническом задании полезно выделить минимально работоспособную версию проекта. Она должна выполнять основную задачу без дополнительных возможностей.

Например, для интернет-радио обязательными функциями будут получение аудиопотока, передача цифрового звука на преобразователь и воспроизведение через усилитель. Дополнительными возможностями могут стать более удобное управление или изменение конструкции корпуса, если разработчик захочет их реализовать.

Для потоковой передачи изображения на Nintendo DSi принципиально важно заранее решить, требуется ли звук. В опубликованной реализации RNDS-Stream передача изображения предусмотрена, а аудио отсутствует. Следовательно, ожидать от неё полноценного воспроизведения компьютерной игры со звуковым сопровождением нельзя.

Практическое правило: не записывайте желаемую функцию в перечень обязательных, пока не определили способ её реализации и проверки.

Шаг 2. Разделяем проект на функциональные блоки

После определения цели нужно представить устройство как последовательность связанных блоков. Каждый блок получает определённые входные данные или материалы, выполняет преобразование и передаёт результат дальше.

Пример: архитектура интернет-радио

В компактном радиоприёмнике используется сетевой микроконтроллер, отдельный I2S-ЦАП PCM5102A и усилитель. На небольшой пользовательской плате размещаются основные элементы аудиотракта.

Функциональная последовательность выглядит следующим образом:

1. Микроконтроллер подключается к сети и получает аудиопоток.
2. Программная часть подготавливает цифровой звук к передаче.
3. Цифровые аудиоданные поступают на PCM5102A через интерфейс I2S.
4. ЦАП преобразует цифровой сигнал в аналоговый.
5. Аналоговый сигнал передаётся на усилитель для дальнейшего воспроизведения.

Такая схема сразу показывает границы ответственности компонентов. Микроконтроллер отвечает за получение и обработку потока, ЦАП — за преобразование сигнала, а усилитель — за работу с аналоговым аудиосигналом.

На стадии разработки необходимо дополнительно определить питание, соединения, программную поддержку и параметры подключаемой нагрузки. В описании проекта не приводится достаточно сведений, чтобы считать эти вопросы автоматически решёнными.

Пример: компьютер и Nintendo DSi

Проект RNDS-Stream демонстрирует другую архитектуру. Основные вычисления происходят на Linux-компьютере, а Nintendo DSi получает и отображает видеопоток.

Передача построена на MJPEG. Компьютер захватывает изображение выбранного окна через X11 или XWayland и отправляет его консоли. DSi декодирует полученный поток и показывает кадры на экране.

При составлении ТЗ здесь нужны отдельные пункты для захвата изображения, передачи данных, декодирования и вывода кадров. Само устройство отображения не обязано выполнять игру, которую показывает.

Такое разделение особенно важно при модернизации старой техники: следует точно понимать, какие функции выполняет исходное оборудование, а какие передаются внешнему устройству.

Шаг 3. Проверяем совместимость компонентов

После построения схемы необходимо проверить каждый интерфейс между функциональными блоками. Совместимость нельзя определять только по наличию подходящего разъёма или внешнему сходству компонентов.

Для электронного устройства проверьте уровни сигналов, напряжения питания, потребление тока, назначение контактов, поддерживаемые протоколы и программные возможности.

В примере интернет-радио важно не просто наличие PCM5102A. Микроконтроллер и программное обеспечение должны обеспечивать цифровую передачу звука в формате, который способен принимать выбранный ЦАП.

Кроме того, выход преобразователя и вход усилителя должны быть согласованы по электрическим параметрам. Конкретные соединения нужно определять по документации выбранных модулей, а не по условной функциональной схеме.

Совместимость программного обеспечения

Если проект зависит от определённой программной среды, зафиксируйте её требования отдельно.

Для RNDS-Stream существенны Linux-компьютер и механизм захвата окна через X11 или XWayland. Поэтому поддержка конкретной графической среды — не второстепенная деталь, а условие работы всей системы.

В техническом задании стоит записать установленную операционную систему, предполагаемые программные компоненты, поддерживаемый способ ввода и вывода данных, а также ограничения исходного проекта.

Если сведений о необходимой версии программы или настройке управления нет, обозначьте их как вопросы для уточнения. Не следует подменять неизвестные параметры предположениями.

Шаг 4. Выбираем материалы и способ изготовления

Для проектов, связанных с физическими деталями, техническое задание должно описывать не только форму изделия, но и способ его изготовления.

Трафарет для пайки из алюминиевой банки

Один из рассматриваемых проектов предлагает использовать алюминий от обычной банки как заготовку для трафарета нанесения паяльной пасты.

Здесь 3D-принтер нужен не для изготовления самого трафарета, а для создания вспомогательного режущего инструмента. Это принципиальное различие.

Процесс состоит из нескольких технологических операций:

1. Подготовить алюминиевую банку как исходный материал.
2. Использовать специально напечатанный резак для аккуратного отделения частей корпуса.
3. Раскрыть цилиндрическую заготовку, стараясь избежать выраженных заломов.
4. Подготовить плоский лист для последующей обработки.
5. Сформировать отверстия трафарета лазерным способом.
6. Проверить соответствие отверстий контактным площадкам печатной платы.

Работу с острыми кромками и лазерной установкой следует выполнять с подходящими средствами защиты и в соответствии с инструкциями оборудования. Перед обработкой важно убедиться, что конкретная установка предназначена для выбранного материала.

Из опубликованного описания нельзя определить универсальные параметры лазерной обработки, точность получаемых отверстий или пригодность любого типа алюминиевой банки. Эти параметры потребуется устанавливать для конкретной технологии и оборудования.

Автомобильные аксессуары по готовым моделям

Другой сценарий — использование готовых цифровых моделей. Škoda опубликовала коллекцию файлов для самостоятельной печати небольших автомобильных аксессуаров, включая держатель USB-кабеля и органайзер для монет.

В этом случае часть проектирования уже выполнена. Однако наличие готового файла не гарантирует, что напечатанная деталь подойдёт к конкретному автомобилю.

Перед печатью следует проверить назначение модели, размеры, доступное пространство для установки и условия эксплуатации. Отдельного внимания требуют температурные воздействия в салоне, нагрузки на крепления и безопасность расположения аксессуара.

Материал для печати выбирают с учётом этих условий и свойств доступного пластика. Из приведённого описания коллекции нельзя сделать вывод, что для всех опубликованных моделей подходит один материал или один набор настроек.

В ТЗ желательно отдельно зафиксировать требования к геометрии, устойчивости детали, способу крепления и отсутствию помех штатным органам управления автомобилем.

Шаг 5. Планируем сборку и испытания

Когда архитектура и материалы определены, можно подготовить порядок работ. Основная ошибка на этом этапе — собирать всю систему целиком, не проверив отдельные узлы.

Рациональнее двигаться от независимых функциональных испытаний к интеграции компонентов.

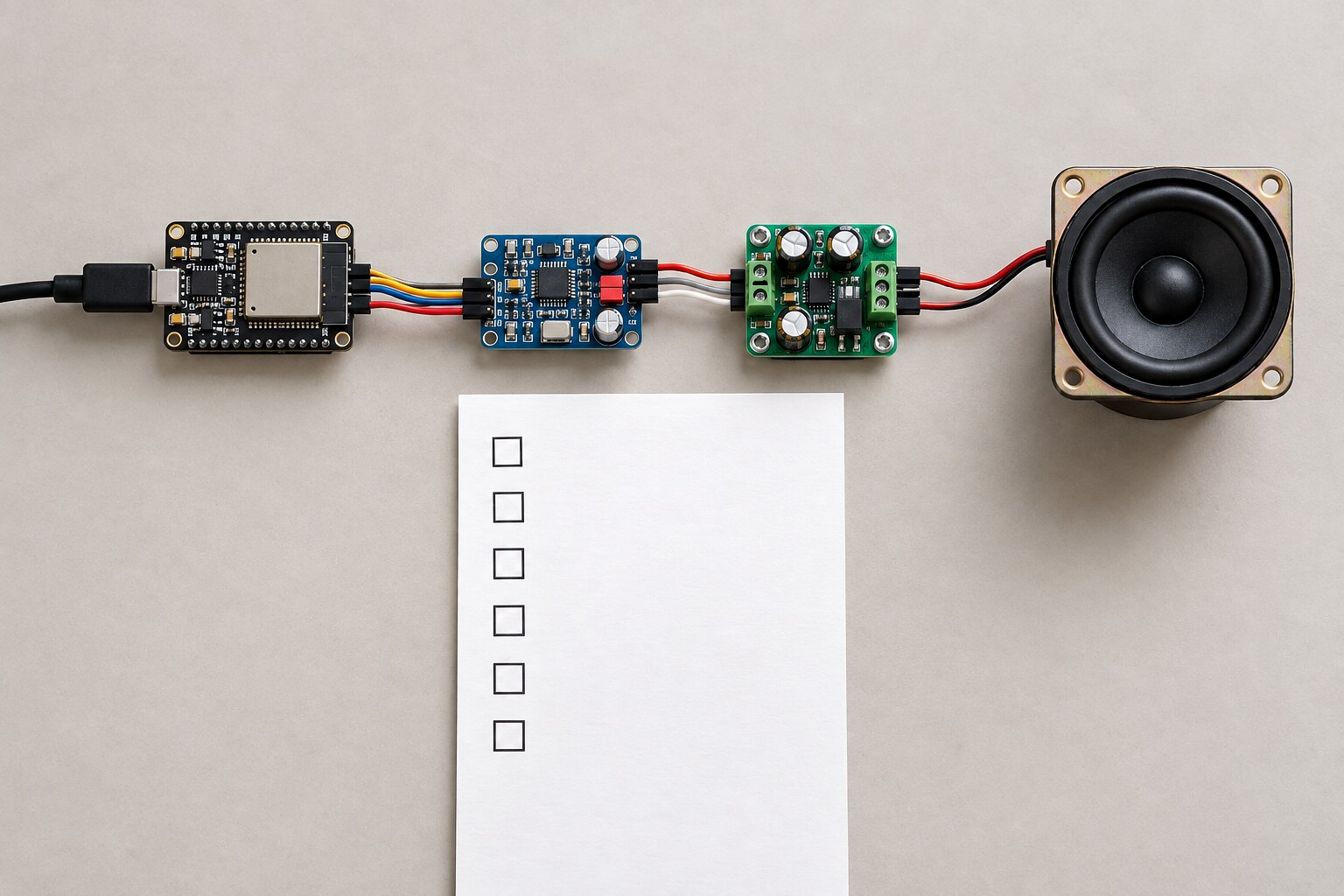

Последовательность проверки

1. Проверка исходных условий. Убедитесь, что компоненты доступны, их характеристики известны, а программная среда соответствует выбранному проекту.
2. Проверка отдельных блоков. Испытайте каждую функцию, которую можно проверить независимо.
3. Интеграция. Соединяйте блоки последовательно, контролируя появление ожидаемого результата на каждом этапе.
4. Функциональный тест. Проверьте выполнение основной задачи собранным устройством.
5. Проверка ограничений. Определите, в каких условиях результат ухудшается или функция становится недоступной.
6. Фиксация результата. Запишите конфигурацию, обнаруженные проблемы и оставшиеся задачи.

Для интернет-радио это означает проверку сетевого подключения, получения потока и цифрового аудиотракта до окончательной компоновки устройства.

Для трафарета — оценку плоскостности металлической заготовки и совмещения отверстий с площадками платы до применения в полноценной монтажной работе.

Для автомобильного аксессуара — пробную установку и проверку того, что изделие не мешает использованию элементов салона.

Для Nintendo DSi — проверку запуска передачи, отображения изображения и фактической пригодности частоты кадров для выбранного сценария.

Шаг 6. Оцениваем ограничения и доработки

Работающий прототип и полностью завершённое устройство — не всегда одно и то же.

Показательный пример — RNDS-Stream. Разработчик сообщает примерно о 15–20 кадрах в секунду при сравнительно небольшой задержке. Такая производительность может подходить для менее динамичных игр, но не позволяет автоматически считать систему пригодной для всех игровых жанров.

Передача звука в описанной версии отсутствует. Также недостаточно данных о совместимости с конкретными играми и реализации управления для составления универсальной инструкции по настройке.

Поэтому в ТЗ необходимо различать подтверждённые функции, известные ограничения и планируемые доработки. Потенциальную возможность нельзя записывать как уже реализованную.

Для интернет-радио аналогичный подход означает, что успешное воспроизведение аудиопотока ещё не доказывает стабильность продолжительной работы, качество звука при любой нагрузке или отсутствие проблем с питанием.

Для металлического трафарета получение плоской заготовки не равно подтверждённой точности отверстий. А для автомобильного аксессуара успешное завершение 3D-печати не подтверждает долговечность детали в условиях эксплуатации.

Ограничения следует фиксировать непосредственно после каждого испытания. Это позволит определить, нужна ли доработка или минимальная версия проекта уже соответствует первоначальной задаче.

Пример технического задания для компактного интернет-радио

Ниже приведён пример структуры ТЗ на основе известной архитектуры устройства с сетевым микроконтроллером, I2S-ЦАП PCM5102A и усилителем. Это план разработки, а не готовая проверенная схема подключения.

РазделСодержание требованияСпособ проверкиНазначениеПриём и воспроизведение интернет-радиопотокаПолучить слышимый аудиосигнал из выбранного потокаВычислительный блокСетевой микроконтроллер с необходимой программной поддержкойПроверить подключение и получение данныхЦифровой звукПередача аудиоданных на PCM5102A через I2SПроверить работу цифрового аудиотрактаАналоговый звукСогласованное соединение ЦАП и усилителяПроверить воспроизведение без очевидных функциональных сбоевКомпоновкаРазмещение электронных узлов в выбранном форм-фактореПроверить соединения и отсутствие механических конфликтовПитаниеСоответствие питания требованиям выбранных компонентовСверить характеристики и проверить работу в допустимых режимахПрограммная частьПолучение потока и передача звука на ЦАППроверить прохождение сигнала по всей цепочкеПриёмкаУстройство выполняет основную функцию в согласованных условияхПровести функциональный и повторный запуск

В этом примере намеренно отсутствуют конкретные номиналы источника питания, распиновка модулей и настройки программных библиотек. Они зависят от фактически выбранного микроконтроллера и компонентов, а переданные сведения не позволяют указать их достоверно.

Перед реальной сборкой эти параметры необходимо дополнить по технической документации оборудования. Неполная таблица требований лучше, чем подробная, но недостоверная инструкция.

Типичные ошибки при подготовке DIY-проекта

Ошибка 1. Покупать компоненты до определения архитектуры

Если сначала приобрести оборудование, а уже потом выяснять, как его соединить, существует риск получить несовместимые элементы. Правильная последовательность — сначала функциональная схема и требования, затем выбор конкретных модулей.

Ошибка 2. Считать демонстрацию готовой инструкцией

Публикация работающего прототипа показывает возможность реализации идеи, но не обязательно содержит достаточно сведений для воспроизведения результата. Особенно это важно для проектов с нестандартным программным обеспечением, точной механической обработкой и специализированной электроникой.

Ошибка 3. Не учитывать ограничения исходных материалов

Тонкий алюминий может деформироваться при подготовке заготовки. Готовая 3D-модель может не соответствовать фактическому месту установки. А компактная электронная компоновка может потребовать дополнительной проверки питания и теплового режима.

Выявлять подобные ограничения желательно до финального изготовления.

Ошибка 4. Проверять только факт включения

Устройство, которое включается, ещё не обязательно выполняет полезную функцию. Радиоприёмник должен воспроизводить поток, стриминговая система — отображать кадры, а трафарет — обеспечивать корректное расположение отверстий относительно платы.

Ошибка 5. Не разделять измерения и предположения

Если разработчик сообщает определённую частоту кадров, это характеристика описанной реализации, а не гарантия для другого компьютера, программной среды или нагрузки. Если готовый файл предназначен для печати аксессуара, это не подтверждает его механическую прочность при любых условиях.

В журнале проекта отмечайте, какие параметры действительно проверены, какие взяты из описания и какие ещё требуют испытаний.

Как проверить, что DIY-проект действительно готов

Самый надёжный способ завершить проект — выполнить приёмку по заранее заданным критериям. Не нужно требовать от прототипа возможностей, которые не входили в техническое задание, но все обязательные функции должны быть проверены.

Используйте следующий контрольный список:

• Основная задача проекта сформулирована однозначно.
• Для каждого обязательного требования предусмотрен способ проверки.
• Функциональные блоки и связи между ними описаны.
• Совместимость компонентов проверена по доступной технической документации.
• Неизвестные характеристики не представлены как подтверждённые.
• Отдельные узлы испытаны до окончательной сборки.
• Готовое устройство проверено в предполагаемых условиях использования.
• Обнаруженные ограничения и неисправности зафиксированы.
• Результаты повторного запуска или повторного изготовления сопоставлены с критериями приёмки.
• Оставшиеся улучшения отделены от обязательных функций.

Для каждого пункта полезно установить один из трёх статусов: выполнено, не выполнено или требует проверки. Если обязательное требование остаётся непроверенным, проект нельзя считать полностью принятым только на основании внешнего вида или разовой демонстрации.

Особое внимание уделите воспроизводимости. Сохраните рабочую конфигурацию программ, сведения о компонентах, версии цифровых моделей и необходимые параметры изготовления. Для будущего ремонта или повторной сборки эта информация может оказаться важнее фотографий готового устройства.

Итог: сначала проверяем требования, затем усложняем проект

Компактное интернет-радио, стриминг компьютерных игр на Nintendo DSi, металлический трафарет из алюминиевой банки и автомобильные аксессуары, напечатанные по готовым файлам, решают совершенно разные задачи. Однако логика разработки у них общая.

Сначала определяется полезный результат. Затем проект разделяется на функциональные блоки, проверяется совместимость компонентов, выбирается технологический процесс и составляется последовательность испытаний.

Ключевое отличие продуманного DIY-проекта от набора экспериментов — наличие понятных критериев готовности. Именно они позволяют отличить действительно работающий прототип от конструкции, которая выглядит завершённой, но ещё не прошла необходимые проверки.

Главный практический вывод: начинайте с минимально необходимой функции, проверяйте каждый этап отдельно и документируйте ограничения. Добавлять новые возможности разумнее после того, как основная задача подтверждена испытаниями. Такой подход помогает избежать ненужных переделок и делает результаты самостоятельной разработки более понятными и воспроизводимыми.
