От одежды до накопителей энергии: как 3D-печать создаёт функциональные конструкции

Привет, на связи Папа Карло. Сегодня разберём, как 3D-печать превращается из способа изготовления деталей в инструмент управления свойствами готовых конструкций. Четыре проекта показывают разные стороны этого подхода: одежда приобретает гибкость благодаря напечатанной геометрии, инженерные детали получают рассчитанную внутреннюю структуру, пластиковый корпус самолёта усиливается карбоном и металлом, а цементная плита одновременно выполняет несущую функцию и накапливает электрическую энергию. Главный вывод: функциональная 3D-печать начинается не с выбора принтера, а с определения задачи, которую должна выполнять конструкция.

Что делает 3D-печать функциональной

Обычное представление об аддитивном производстве связано с изготовлением предмета заданной формы. Пользователь создаёт модель, выбирает материал, печатает объект и проверяет, соответствует ли результат чертежу. Такой процесс подходит для корпусов, креплений, декоративных элементов и множества других изделий.

В функциональной 3D-печати геометрия становится частью механизма работы изделия. Внутренние полости могут изменять распределение нагрузки, гибкие соединения позволяют поверхности двигаться, сочетание нескольких материалов помогает усиливать отдельные области, а специальный состав печатной смеси добавляет электрические свойства.

Гибкая одежда: когда форма создаёт свойства материала

Платье, которое меняет форму после печати

На выставке Fashion and 3D Printing, открывшейся 8 октября 2026 года в нидерландском Харлеме, представлены разные способы производства одежды с применением аддитивных технологий. Один из наиболее интересных примеров — Rolling Ruffles Dress дизайнеров Jessica Joosse и Fabienne van der Weiden из LABELEDBY.

При изготовлении этого платья материал растягивается непосредственно во время печати. Когда натяжение снимается, напечатанная структура деформируется и принимает окончательную форму. В результате нужный объём возникает не только благодаря геометрии, заданной в цифровой модели, но и вследствие изменения механического состояния материала.

Одежда без обычных выкроек и швов

Другой подход представила Jojanneke Tamis. Её работы включают кружевные изделия и подвижные текстильные структуры, которые создаются непосредственно на 3D-принтере без традиционного соединения отдельных деталей швами.

При этом отсутствие привычных швов само по себе не означает повышенную прочность или комфорт. Для повседневной одежды остаются важными гибкость, поведение материала при многократных движениях, контакт с телом и устойчивость конструкции к износу. Представленные сведения не позволяют делать универсальные выводы по этим характеристикам.

Интерактивная одежда

Третье направление демонстрирует Anouk Wipprecht, создающая роботизированные наряды с электронными и механическими компонентами. В частности, Spider Dress использует интерактивные элементы, реагирующие на движения человека и приближение окружающих.

Отдельный пример сочетания технологий — сценические костюмы исследователей Королевского колледжа искусств в Лондоне. В них элементы из TPU, изготовленные методом SLS на принтере Sinterit LISA, комбинировались с традиционными техниками формирования складок и плетения. Этот случай показывает, что функциональная 3D-печать необязательно должна полностью заменять обычное производство: иногда эффективнее использовать её для отдельных частей изделия.

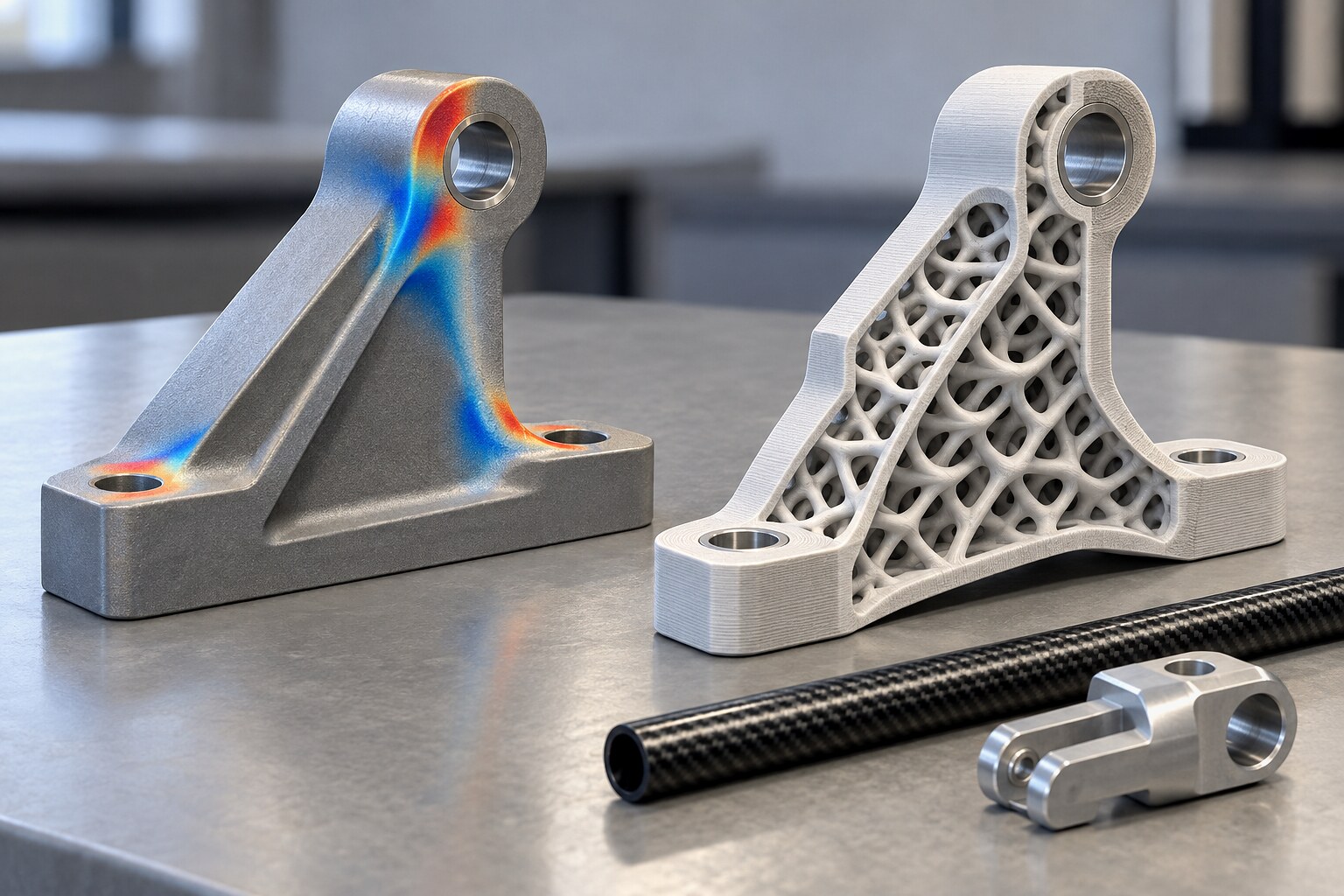

Расчёт прочности: почему внутренняя геометрия важнее внешней

В версии sphereneNXT 2.0.0 появился встроенный модуль Simulation для линейного статического анализа. Он позволяет оценивать напряжения и перемещения непосредственно в программной среде проектирования структур для 3D-печати.

Анализ до и после создания заполнения

Важная особенность решения — возможность проводить расчёт на двух этапах. Сначала инженер анализирует исходную геометрию и определяет нагруженные области. Затем создаёт внутреннюю структуру и повторяет проверку уже для изменённой детали.

Программа поддерживает структуры Adaptive Density Minimal Surfaces (ADMS), периодические поверхности TPMS, балочные элементы и окружающую геометрию. Для моделирования предусмотрены различные расчётные случаи с заданием сил и ограничений.

Почему важна расчётная сетка

Встроенный генератор поддерживает линейные и квадратичные тетраэдральные элементы, локальное сгущение сетки и контроль её качества. Эти возможности имеют практическое значение, потому что результат численного анализа зависит не только от геометрии, но и от способа её представления в расчётной модели.

Чего не доказывает симуляция

Линейный статический анализ оценивает поведение конструкции при определённых допущениях. Его результат нельзя автоматически переносить на ударные нагрузки, длительную циклическую эксплуатацию или другие условия, которые не были смоделированы.

Для практического применения полезна последовательность: определить нагрузку, построить исходную модель, выполнить расчёт, изменить внутреннюю геометрию, повторить симуляцию и только после этого переходить к изготовлению проверочного образца.

Гибридные конструкции: зачем сочетать PETG, карбон и алюминий

Проект радиоуправляемого реактивного самолёта Kingchaser демонстрирует ещё один способ расширения возможностей 3D-печати. Большая часть корпуса аппарата изготовлена из PETG, но силовая конструкция не ограничивается напечатанным пластиком.

Для усиления используются карбоновые стержни и алюминиевая рама. Таким образом, разные компоненты выполняют различные конструктивные задачи: печатные элементы позволяют создавать требуемую геометрию, а более жёсткие материалы используются для усиления нагруженных частей.

Почему проект интересен для инженерной 3D-печати

Одна из заявленных целей Kingchaser — работа на скорости порядка Mach 0,8. Однако представленные материалы не подтверждают достижения этой скорости во время полёта. Поэтому рассматривать заявленную цель как доказанную характеристику аппарата было бы неправильно.

Что можно перенести в обычные проекты

Для менее сложных изделий этот подход означает отказ от идеи, что всю конструкцию обязательно нужно печатать из одного пластика. При проектировании можно выделить геометрические элементы, которые удобно производить аддитивным способом, и отдельные силовые компоненты, для которых целесообразно рассмотреть другой материал.

Бетон, который одновременно несёт нагрузку и накапливает энергию

Самый необычный из рассматриваемых примеров связан с изменением электрических свойств строительного материала. Исследователи Харбинского политехнического университета и Китайской академии наук создали 3D-печатную цементную плиту со встроенным суперконденсатором.

В этой конструкции бетон сохраняет механическую несущую функцию, но одновременно становится основой накопителя электрической энергии. Для формирования электродов использовали специальную цементную пасту с углеродной сажей и углеродными нанотрубками.

Какой результат действительно получен

В представленном эксперименте три блока соединили последовательно. Полученного напряжения оказалось достаточно для питания цепочки светодиодов.

В исходных сведениях нет достаточных данных о запасаемой энергии, долговечности, характеристиках зарядки и разрядки, а также поведении конструкции при длительной механической эксплуатации. Следовательно, масштабирование технологии на реальные строительные объекты требует дальнейшей проверки.

Почему это больше, чем необычный материал

Для инженеров пример интересен ещё и тем, что функциональность формируется на этапе печати. Специальная паста и расположение электродов становятся частью технологии изготовления, а не отдельной операцией установки готового накопителя.

Что объединяет четыре подхода

НаправлениеРоль 3D-печатиОсновная инженерная задачаЧто необходимо проверитьОдеждаСоздание гибкой геометрии и подвижных элементовУправление деформациейПодвижность, комфорт и долговечностьРасчётные структурыФормирование внутренней геометрииРаспределение механических нагрузокРасчёт и поведение физического образцаГибридный корпусИзготовление сложных пластиковых частейСовместная работа разных материаловСоединения, жёсткость и прочностьЦементный накопительФормирование функциональных электродовСовмещение механических и электрических свойствЭлектрические характеристики и несущую способность

Из сравнения следует важный принцип: единого показателя качества функциональной 3D-печати не существует. Для одежды существенна способность структуры двигаться, для нагруженной детали — механическое поведение, для гибридного изделия — совместная работа компонентов, а для накопителя энергии — сочетание электрических и конструкционных характеристик.

Как выбрать подход для собственного проекта

Шаг 1. Определите основную функцию

Сформулируйте, что должна делать готовая конструкция: сгибаться, удерживать нагрузку, передавать усилие, перемещать отдельные части или выполнять дополнительную физическую функцию. Формулировка должна позволять впоследствии проверить результат.

Шаг 2. Разделите требования к геометрии и материалу

Выясните, какое свойство обеспечивается самой формой, а какое требует определённого материала. Например, гибкость структуры может зависеть от расположения соединительных элементов, но материал при этом должен выдерживать предусмотренную деформацию.

Шаг 3. Выберите принцип построения

Если требуется управляемая деформация, изучайте подходы с гибкой или предварительно напряжённой геометрией. Если главная задача — механическая прочность, рассматривайте расчёт внутренних структур. Если изделие содержит нагруженные узлы, оцените возможность сочетания печатных частей с традиционными компонентами.

Шаг 4. Подготовьте проверяемую модель

В модели должны быть отражены поверхности контакта, точки приложения нагрузок, места соединения компонентов и участки предполагаемого движения. Для расчётных конструкций важно заранее определить, какие условия должна воспроизводить симуляция.

Шаг 5. Изготовьте проверочный образец

Перед изготовлением окончательного изделия целесообразно проверить наиболее критичный элемент. Для гибкой конструкции это может быть участок подвижной структуры, для гибридной — соединение разнородных материалов, для нагруженной детали — область предполагаемой концентрации напряжений.

Шаг 6. Сопоставьте результат с требованиями

Проверяйте не только соответствие размеров, но и ту функцию, ради которой выбран необычный способ изготовления. Если деталь должна деформироваться, оценивайте её движение. Если должна выдерживать нагрузку, необходима механическая проверка. Если предусмотрена дополнительная электрическая функция, её следует измерять отдельно.

Типичные ошибки при проектировании функциональных изделий

Ошибка 1. Считать сложную геометрию преимуществом саму по себе

Внутренние поверхности, необычные ячейки и подвижные соединения имеют смысл только при наличии конкретной задачи. Усложнение конструкции без проверяемого выигрыша может затруднить производство и контроль качества.

Ошибка 2. Подменять испытание компьютерным расчётом

Даже встроенная симуляция, подобная реализованной в sphereneNXT, работает с математической моделью. Её результаты необходимо сопоставлять с поведением реального изделия в соответствующих условиях.

Ошибка 3. Приписывать материалу свойства всей конструкции

Использование PETG, TPU или другого материала само по себе не определяет свойства готового объекта. На результат влияют геометрия, способ изготовления, соединения и условия работы.

Ошибка 4. Игнорировать переходы между материалами

В гибридных изделиях необходимо проверять не только прочность отдельных деталей, но и работу мест их соединения. Именно там усилия передаются между элементами, изготовленными разными способами.

Ошибка 5. Превращать экспериментальную демонстрацию в обещание готовой технологии

Способность цементного суперконденсатора питать светодиоды не подтверждает пригодность технологии для произвольной электрической нагрузки. Аналогично расчётная прочность внутренней структуры не подтверждает её долговечность, а проектная скорость самолёта не доказывает достижения этой скорости.

Как проверить, что функциональная 3D-печать дала результат

1. Геометрическая проверка. Убедитесь, что изготовленная деталь соответствует требуемой форме, а предусмотренные соединения, зазоры и поверхности действительно сформированы.
2. Функциональная проверка. Воспроизведите основное действие изделия: деформацию, перемещение, передачу нагрузки или электрическую работу.
3. Проверка критичных участков. Отдельно оцените места соединений, гибкие элементы и области, в которых расчёт указывает на повышенные напряжения.
4. Сопоставление с моделью. Если применялся инженерный расчёт, сравните ожидаемое поведение с наблюдаемым результатом. Существенные расхождения требуют пересмотра допущений.
5. Проверка повторяемости. Выясните, сохраняется ли нужная функция после повторного выполнения предусмотренного действия. Для полноценной оценки ресурса необходима отдельная программа испытаний.
6. Фиксация ограничений. Запишите, какие режимы были проверены, а какие остаются неподтверждёнными. Это позволит не распространять выводы дальше имеющихся данных.

Итог: что действительно меняется в 3D-печати

Рассмотренные разработки показывают четыре направления развития функциональной 3D-печати. Дизайнеры одежды используют напечатанную структуру для управления формой и движением. Инженерное программное обеспечение позволяет анализировать механическое поведение внутренних элементов. Гибридные конструкции объединяют преимущества пластика, карбона и металла. Исследователи строительных материалов экспериментируют с совмещением несущих и электрических функций.

Главный практический вывод: при разработке функциональной детали сначала определяйте требуемое поведение, затем выбирайте материал и геометрию, после чего проверяйте результат подходящим способом. Необычная форма, сложное заполнение и сочетание материалов имеют ценность только тогда, когда помогают решить конкретную инженерную задачу.
