Первый запуск самодельного устройства: как проверить механику, электронику и 3D-печатные детали

Привет, на связи Папа Карло. Сегодня разберём, как проверить самодельное устройство перед первым запуском, чтобы обнаружить проблемы с механикой, электропитанием и напечатанными деталями ещё до полноценной работы. Главное правило простое: сначала проверяем геометрию и соединения без питания, затем отдельно оцениваем электрическую часть и только после этого переходим к контролируемому испытанию. Для устройств с вращающимися деталями, сетевым напряжением или режущими элементами самостоятельная проверка не заменяет профессиональную оценку безопасности.

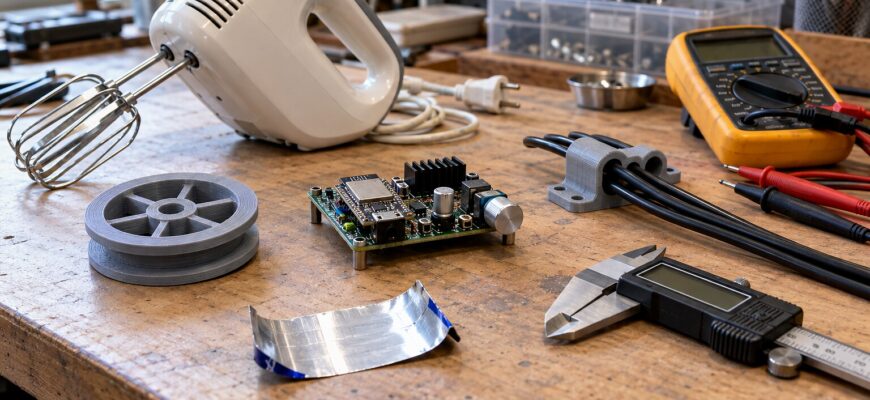

В качестве практических примеров рассмотрим четыре опубликованных проекта: ленточный напильник из старого миксера, миниатюрное интернет-радио с отдельным цифро-аналоговым преобразователем, инструмент для подготовки алюминиевой банки под паяльный трафарет и автомобильные аксессуары для самостоятельной 3D-печати. Они устроены по-разному, но хорошо показывают, почему одинакового подхода к приёмке всех самоделок не существует.

С чего начинается проверка DIY-проекта

Самодельное устройство нельзя считать работоспособным только потому, что все детали удалось соединить. Сборка подтверждает возможность разместить компоненты в выбранной конструкции, но ничего не говорит о долговечности, электрической безопасности и поведении механизма под нагрузкой.

Первое действие — определить, какие функции выполняет устройство и какие последствия возможны при отказе. Для простого органайзера это обычно потеря удобства или повреждение самого аксессуара. Для ленточного шлифовального инструмента возможны разрушение крепления, сход абразивной ленты и выброс движущихся деталей. Для электронного устройства важны качество питания, изоляция и корректная работа компонентов.

Разделите устройство на проверяемые узлы

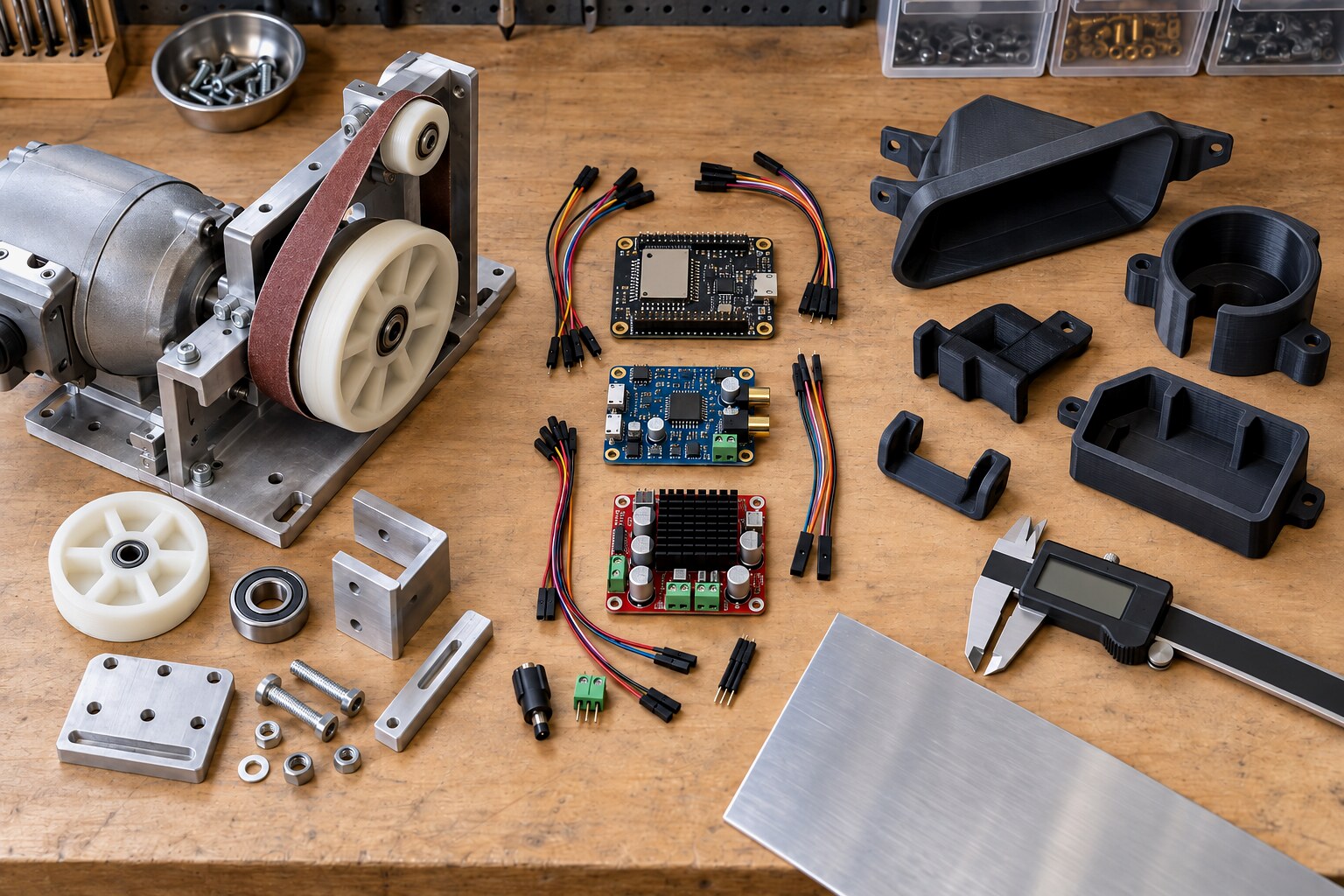

Удобно выделить корпус и крепления, движущиеся элементы, электрическую часть, программное обеспечение и рабочую функцию. Не каждый проект содержит все перечисленные элементы. Например, печатный автомобильный держатель не требует проверки прошивки, а компактное интернет-радио не нуждается в оценке натяжения механической ленты.

Для каждого узла сформулируйте три вопроса: что он должен делать, как может проявиться неисправность и каким способом её можно обнаружить без создания дополнительного риска. Если безопасный способ проверки неочевиден, переходить к запуску преждевременно.

Не путайте демонстрацию и подтверждённую надёжность

Работающий прототип доказывает прежде всего возможность реализации выбранной идеи. Она не подтверждает автоматически длительный ресурс, устойчивость к перегреву и повторяемость результата на других комплектующих. Особенно это важно при использовании старых электроприборов и деталей неизвестного происхождения.

Проверка механики и креплений

В механических проектах начинать следует с неподвижной конструкции. Её нужно осмотреть до подключения двигателя и установки рабочего режима. Проверьте отсутствие заметных трещин, деформаций, незакреплённых элементов и контактов между деталями, которые по замыслу должны двигаться независимо.

Отдельного внимания требуют соединения разнородных материалов. Например, печатный пластиковый шкив может крепиться к металлическому валу, а алюминиевый профиль — к деревянной опоре. Каждый материал по-разному воспринимает нагрев, вибрации и механическую нагрузку. Поэтому визуально плотная посадка ещё не означает надёжного соединения при вращении.

Что проверить у вращающегося механизма

• Соосность. Положение ведущих и направляющих элементов должно соответствовать предполагаемой траектории движения.
• Крепление. Шкивы, ролики и опоры не должны иметь заметного осевого смещения или признаков ослабления.
• Натяжение. Предусмотренный механизм регулировки должен перемещаться без заеданий и сохранять установленное положение.
• Защиту. Доступ к опасным движущимся частям необходимо исключить соответствующими ограждениями.
• Корпус. Рукоятки и неподвижные элементы не должны разрушаться или смещаться при нормальном удержании устройства.

Такую оценку проводят при полностью отключённом питании и исключённом случайном включении. Проверять удержание ленты или шкива рукой при работающем двигателе недопустимо.

Пример: ленточный напильник из миксера

В опубликованном проекте энтузиаст использовал корпус старого электрического миксера вместе с двигателем. Ведущий шкив изготовлен методом 3D-печати, направляющая собрана из алюминиевых П-образных профилей, а на противоположном конце установлен подшипник. Натяжение абразивной ленты регулируется резьбовым стержнем.

У этой конструкции есть несколько отдельных контрольных точек: посадка печатного шкива, устойчивость направляющей, фиксация подшипника и способность регулировочного узла сохранять натяжение. При этом в доступном описании отсутствуют точные значения скорости ленты, размеры шкива и подтверждённые эксплуатационные характеристики.

Поэтому нельзя рекомендовать универсальную скорость испытания или нагрузку для повторения проекта. Если отсутствуют расчёт прочности, подходящие защитные кожухи, проверенная электрическая часть и надёжные средства остановки, запуск такого инструмента следует отложить до квалифицированной проверки.

Как оценить 3D-печатные детали

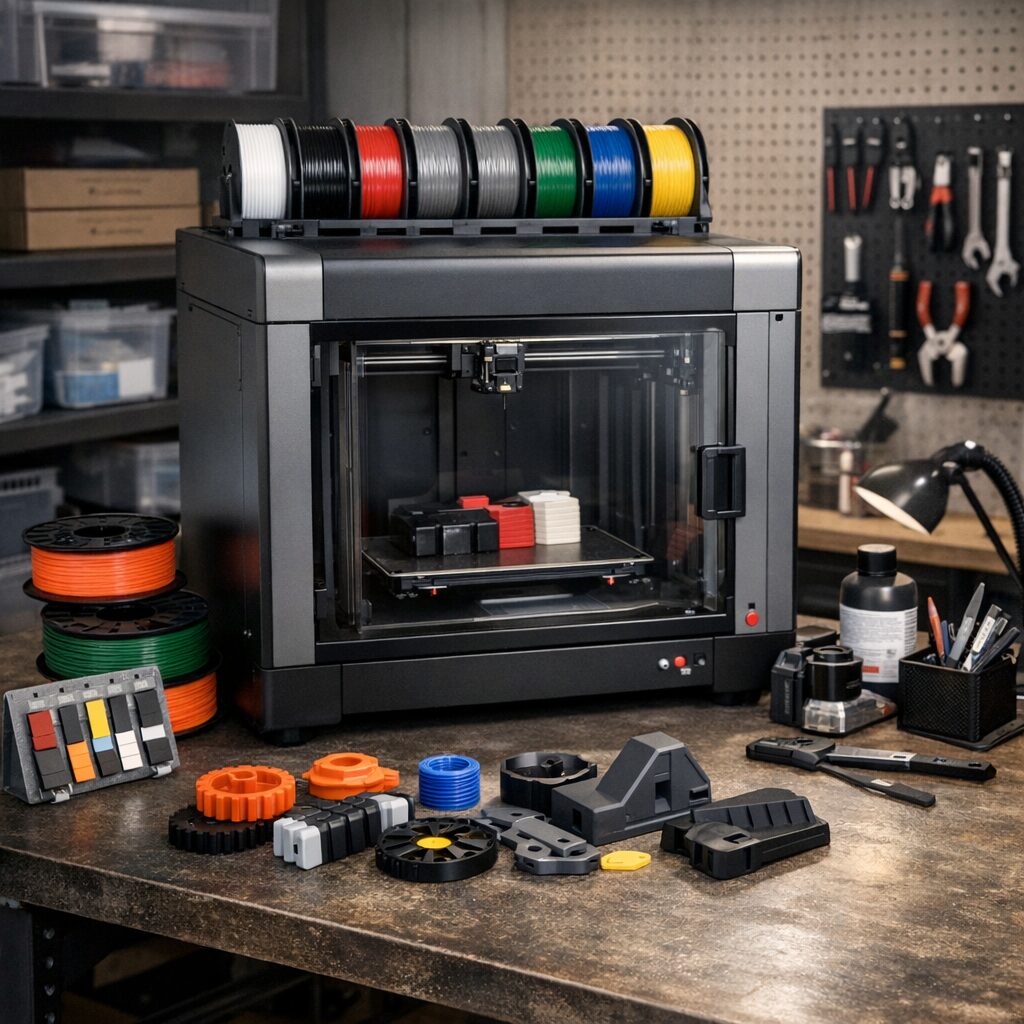

3D-печать позволяет быстро изготовить корпус, держатель, направляющую или вспомогательный инструмент. Однако требования к этим изделиям существенно отличаются. Аксессуар для хранения монет не испытывает тех же нагрузок, что приводной шкив на валу электродвигателя.

Проверка геометрии и поверхности

Начните с сопоставления готовой детали с моделью и ответными компонентами. Обратите внимание на посадочные отверстия, плоскости прилегания, расположение крепежа и области, в которых ожидается движение других деталей.

Осмотрите поверхность на наличие расслоений, трещин, плохо соединённых участков и деформаций. Особого внимания заслуживают тонкие стенки, выступы и переходы между массивными и узкими частями. Если дефект расположен в нагруженной области, простая подгонка напильником не подтверждает безопасность детали.

Проверять размеры желательно до окончательной сборки. Если деталь не устанавливается без значительного усилия, нужно выяснить причину несоответствия. Принудительная посадка может скрыть ошибку модели или повредить изделие.

Как учитывать назначение детали

Для печатного автомобильного аксессуара важно проверить совместимость с местом установки, устойчивость размещения и отсутствие помех штатным органам управления. Для вращающегося шкива необходима уже инженерная оценка прочности, условий крепления, температурного режима и последствий разрушения.

Опубликованная коллекция моделей Škoda, в которую входят держатель USB-кабеля и органайзер для монет, показывает относительно простой сценарий применения 3D-печати. Готовая модель избавляет от необходимости создавать геометрию с нуля, но не гарантирует, что изделие из выбранного материала окажется пригодным для конкретного автомобиля.

В салоне следует учитывать возможный нагрев, расположение подушек безопасности и доступ к органам управления. Не стоит устанавливать печатные предметы там, где они могут стать препятствием при управлении автомобилем или сработать как незакреплённые предметы при резком торможении.

Печатная оснастка для обработки материалов

В проекте подготовки паяльного трафарета из алюминиевой банки 3D-принтер используется иначе: он помогает изготовить инструмент для аккуратного разрезания тонкого металла. Здесь напечатанная деталь является частью вспомогательной оснастки, а не конечным электронным изделием.

Её необходимо оценивать по способности удерживать предусмотренное положение элементов и обеспечивать контролируемую обработку материала. При этом острые режущие части и кромки алюминия требуют защиты рук и устойчивого размещения заготовки. Если конструкция не обеспечивает контролируемую безопасную работу, использовать её нельзя.

Проверка электроники и питания

Электронные проекты требуют другого порядка контроля. Здесь исправный внешний вид корпуса не подтверждает правильность электрических соединений. Ошибка подключения может привести к повреждению компонентов, перегреву или отказу устройства.

Перед подачей питания нужно сверить схему соединений с документацией используемых модулей. Важны назначение выводов, допустимые напряжения, полярность там, где она существенна, и совместимость интерфейсов.

Последовательность проверки

1. Определите все источники питания и потребителей в схеме.
2. Проверьте, что номинальные параметры источника соответствуют требованиям компонентов.
3. Осмотрите контакты, проводники и места соединений на признаки механического повреждения.
4. Убедитесь, что открытые токоведущие части не могут случайно соприкоснуться с корпусом или соседними проводниками.
5. Для низковольтной схемы при отключённом питании выполните предусмотренные документацией электрические проверки подходящим измерительным прибором.
6. Если результаты не соответствуют схеме, устраните причину до подключения питания.

Если устройство содержит сетевые цепи, неисправный бытовой прибор или неизвестную схему электропитания, самостоятельное включение ради проверки может быть опасным. Работу с такими узлами необходимо поручать квалифицированному специалисту. Низковольтный электронный модуль и электродвигатель от бытового сетевого прибора нельзя оценивать по одному набору критериев.

Пример: компактное интернет-радио

В опубликованном проекте небольшого интернет-радиоприёмника использован сетевой микроконтроллер, отдельный цифро-аналоговый преобразователь PCM5102A с интерфейсом I2S и усилитель. Микроконтроллер получает аудиопоток из сети, передаёт цифровой звук на ЦАП, а аналоговый сигнал затем поступает на усилитель.

Эту архитектуру удобно разбить на последовательные участки: сетевое подключение, получение аудиоданных, цифровая передача на ЦАП, аналоговое преобразование и усиление. Такой подход позволяет локализовать неисправность по тому, на каком этапе пропадает ожидаемый результат.

Если устройство подключается к сети, но звук отсутствует, это ещё не доказывает неисправность усилителя. Причина может находиться в программной части или передаче аудиоданных. И наоборот, наличие рабочего сетевого подключения не подтверждает корректность всей звуковой цепи.

Четыре проекта и их контрольные точки

Различия между рассмотренными устройствами удобно представить как набор практических критериев. Это не результаты испытаний конкретных образцов, а план проверки, составленный по их опубликованной конструкции.

ПроектГлавный узелЧто проверитьКогда остановитьсяЛенточный напильникПривод и направляющаяКрепление шкива, ленту, опоры, натяжение и защитуНет подтверждённой прочности или защиты движущихся частейИнтернет-радиоМикроконтроллер, ЦАП и усилительПитание, интерфейс I2S и последовательность передачи звукаЕсть ошибка соединений, перегрев или нештатное питаниеРезак для алюминияПечатная оснасткаФиксацию заготовки, положение инструмента и защиту от порезовНевозможно контролировать режущую частьАвтомобильный аксессуарПечатная детальГеометрию, посадку, крепление и расположение в салонеДеталь мешает управлению или расположена в опасной зоне

Такая таблица помогает не переносить критерии одного проекта на другой. Например, проверка качества аудиосигнала ничего не говорит о прочности механического крепления, а хорошая посадка пластикового изделия не подтверждает его термостойкость.

Порядок первого запуска

После предварительной проверки можно составить план первого включения. Важно понимать, что сам по себе план не делает опасный прототип безопасным. Если для устройства отсутствуют необходимые ограждения, исправная электрическая часть или подтверждение пригодности ответственных деталей, запуск выполнять нельзя.

Шаг 1. Зафиксируйте исходное состояние

Перед началом сделайте фотографии основных узлов и запишите обнаруженные особенности. Укажите использованные компоненты, доступные характеристики и выполненные изменения относительно исходной конструкции. Это поможет сопоставить состояние устройства до и после проверки.

Шаг 2. Проверьте сборку без энергии

Убедитесь в надёжности креплений и отсутствии очевидных механических дефектов. Для неподвижных аксессуаров выполните примерку без приложения чрезмерного усилия. Для устройств с движущимися элементами оценку выполняйте только в обесточенном состоянии и без контакта с опасными частями.

Шаг 3. Определите условия допустимого включения

Для низковольтной электроники должны быть известны параметры питания, схема соединений и безопасный порядок включения. Для механизированного инструмента дополнительно необходимы защитные элементы, надёжные крепления и предусмотренные средства остановки.

Если конкретный проект не содержит достаточных сведений о безопасной эксплуатации, не нужно подбирать режим запуска наугад. Отсутствие данных следует считать причиной для дополнительной инженерной оценки.

Шаг 4. Проверьте одну функцию за раз

В простом электронном проекте полезно последовательно подтвердить питание, работу управляющей части и выполнение основной функции. Для интернет-радио логично отдельно установить факт сетевого подключения, получения аудиопотока и появления звука в выходном тракте.

Для статического печатного аксессуара функциональной проверкой будет корректная установка и использование по назначению без смещения или помех. Испытания механизированных инструментов допустимы только после подтверждения безопасности конструкции и в условиях, соответствующих профессиональным требованиям.

Шаг 5. Проверьте состояние после испытания

После полного отключения питания осмотрите доступные узлы. Ищите новые деформации, трещины, ослабленные крепления и другие изменения. Для электронной части поводом остановить работу являются признаки нештатного нагрева, запах перегретой изоляции или нестабильная работа.

Неисправность нельзя считать устранённой только потому, что после повторного включения она временно исчезла. Необходимо установить её причину и подтвердить исправление повторной безопасной проверкой.

Типичные ошибки

Ошибка 1. Считать готовую 3D-модель гарантией результата

Файл описывает геометрию, но фактические свойства зависят от изготовления, материала и условий применения. Даже модель, опубликованная известным производителем, требует проверки совместимости с конкретным местом установки.

Ошибка 2. Переносить размеры с другого устройства

У двух старых миксеров могут отличаться конструкция корпуса, вал и посадочные места. Поэтому печатный шкив и направляющая из одного проекта не обязательно подойдут к другому. Недостающие размеры нельзя заменять произвольными предположениями.

Ошибка 3. Проверять весь механизм одним включением

Одновременное испытание всех узлов затрудняет поиск неисправности. В электронной схеме последовательная диагностика помогает понять, на каком этапе нарушается работа. В механике предварительное выявление дефектов особенно важно из-за возможных последствий разрушения вращающихся элементов.

Ошибка 4. Оценивать изделие только по внешнему виду

Аккуратно напечатанный корпус может иметь неправильные внутренние размеры. Ровная направляющая не гарантирует правильного положения роликов. Компактная плата не подтверждает корректность питания. Эстетика изготовления и инженерная пригодность — разные характеристики.

Ошибка 5. Игнорировать границы опубликованного проекта

Если разработчик не указал скорость, ресурс, допустимые нагрузки или результат длительных испытаний, эти параметры остаются неизвестными. Нельзя выдавать успешную демонстрацию за подтверждение возможности регулярной эксплуатации.

Ошибка 6. Не фиксировать изменения

После нескольких доработок становится сложно определить, какая из них повлияла на работу. Желательно изменять по одному параметру и записывать, что именно было исправлено. Если обнаружен дефект, затрагивающий безопасность, устройство следует вывести из эксплуатации до полноценного устранения причины.

Как проверить результат

Проверка должна заканчиваться не впечатлением, что устройство вроде работает, а конкретным решением о его состоянии. Для этого достаточно простого журнала приёмки с перечнем требований, способом проверки и зафиксированным результатом.

КритерийСпособ оценкиУсловие принятияГеометрияОсмотр и сопоставление с модельюРазмеры и расположение деталей соответствуют проектуКрепленияПроверка без питанияНет повреждений, ослабления и недопустимых смещенийЭлектрическая частьСверка схемы и предусмотренная диагностикаПодключения и питание соответствуют документацииОсновная функцияБезопасное функциональное испытаниеВыполняется заранее определённая задачаСостояние после работыПовторный осмотр после отключенияНе появились признаки повреждений или неисправностей

Если какой-либо критерий нельзя проверить доступными средствами, его статус следует обозначить как непроверенный, а не автоматически считать выполненным. Для ответственных деталей отсутствие подтверждения прочности или безопасности означает, что устройство ещё не готово к эксплуатации.

Три возможных результата проверки

Готово к предусмотренному использованию. Все применимые критерии выполнены, эксплуатационные ограничения известны, а необходимых для безопасной работы сведений достаточно.

Требуется доработка. Обнаружено несоответствие, которое необходимо устранить. После исправления проверяются затронутые узлы и связанные с ними функции.

Эксплуатация не допускается. Есть опасный дефект, неизвестные параметры ответственных компонентов либо отсутствует возможность подтвердить безопасность. В этом случае успешное кратковременное включение не меняет решения.

Когда проект действительно можно считать завершённым

Завершение сборки, первый успешный запуск и готовность к регулярной эксплуатации — три разных этапа. Для простого органайзера путь между ними может быть коротким. Для электроинструмента с самодельным приводом необходим значительно более строгий подход.

Хороший результат предполагает не только выполнение основной задачи, но и понимание ограничений изделия. Если известно, какие компоненты установлены, какие проверки проведены и при каких условиях устройство использовать нельзя, дальнейшая эксплуатация становится более контролируемой.

Итог

Четыре рассмотренных проекта показывают разные преимущества самостоятельного изготовления. Старый миксер позволяет повторно использовать электропривод, 3D-печатная оснастка помогает работать с тонким алюминием, компактная плата объединяет узлы интернет-радио, а готовые автомобильные модели экономят время на проектировании небольших аксессуаров.

Но ни экономия материалов, ни компактность конструкции, ни доступность готовых файлов не отменяют проверки. Самый полезный подход — сначала определить опасные узлы и неизвестные параметры, затем проверить геометрию, крепления и электронику, а после подтверждения необходимых условий безопасности оценить основную функцию.

Главный критерий успеха DIY-проекта — не сам факт первого включения, а воспроизводимая работа в понятных и безопасных пределах. Если эти пределы пока неизвестны, правильный следующий шаг — диагностика и доработка, а не увеличение нагрузки или продолжительности испытаний.
