Привет. Я в мастерской на таких историях обжигался не раз: в ТЗ пишут только номинал, партия выходит красивой, а потом крышка люфтит, вал не лезет в отверстие, подшипник садится криво, и весь праздник резко заканчивается.
Нормальный ответ тут простой: в ТЗ на 3D-печать надо указывать не только размер, но и функцию узла, тип посадки, материал, ориентацию печати, способ контроля и что делать после печати — ставим как есть, подгоняем, сверлим, развёртываем или шлифуем.
Ниже я дам рабочую схему, стартовые цифры по зазорам, пример готового ТЗ, таблицу для FDM и короткий чек-лист, который реально спасает от переделки партии.
- Сначала описываем, как узел должен работать
- Какие цифры закладывать в ТЗ: стартовые зазоры и посадки
- Как я оформляю ТЗ, чтобы мастерская не гадала
- Где чаще всего люди сами роют яму заказу
- Готовый шаблон и чек-лист перед запуском партии
- Частые вопросы
Сначала описываем, как узел должен работать
Вот самая частая ошибка: человек пишет «отверстие 8 мм, палец 8 мм», а дальше все должны сами догадаться, это плотная посадка, скользящая, одноразовая запрессовка или узел, который будут разбирать каждую неделю. Для 3D-печати это слишком мутная постановка задачи.
Я в ТЗ всегда сначала фиксирую функцию соединения обычными словами:
- должно собираться руками с лёгким усилием;
- должно входить плотно и не выпадать при вибрации;
- должно свободно скользить без подклинивания;
- после сборки разборка не планируется;
- посадка под подшипник или втулку делается с запасом под последующую обработку.
Это звучит по-бытовому, зато мастерская не гадает. Печатная деталь живёт не как фрезерованная: отверстия часто выходят чуть меньше, наружные размеры могут вести себя иначе, а на результат ещё влияют температура, обдув, поток, высота слоя, ориентация модели и даже то, где на столе лежит деталь.
Поэтому сухая запись вроде H7 или «допуск ±0,05» сама по себе не спасает. Для печати она годится только вместе с пояснением, допускается ли доработка после принтера. Если нужен реально точный узел — посадка под вал, подшипник, направляющую, резьбовую втулку — я прямо в ТЗ пишу стадию результата: размер после печати или размер после обработки. Это две большие разницы.
Ещё один момент, который многие пропускают: ответная деталь из чего сделана? Если пластик по пластику — одна история. Если печатная втулка должна садиться на металлический вал — уже другая. Если крышка на корпусе защёлкивается и потом снимается пятьдесят раз — третья. Вот именно это и надо описать в ТЗ на человеческом языке.
Какие цифры закладывать в ТЗ: стартовые зазоры и посадки
Теперь к мясу. Ниже не «закон природы», а нормальные стартовые значения, с которых я бы начал для калиброванной FDM-печати соплом 0,4 мм и слоем 0,2 мм. Считаем разницу по диаметру: насколько отверстие больше или меньше ответной детали.
| Тип соединения | PLA | PETG | ABS/ASA | Комментарий |
|---|---|---|---|---|
| Плотная посадка, сборка с усилием | +0,10…0,20 мм | +0,15…0,25 мм | +0,20…0,30 мм | Для крышек, вставок, корпусов с фиксацией |
| Скользящая посадка | +0,20…0,35 мм | +0,25…0,40 мм | +0,30…0,50 мм | Когда деталь должна ходить без закусывания |
| Свободная посадка | +0,35…0,50 мм | +0,40…0,60 мм | +0,50…0,80 мм | Для быстрых сборок, грязных условий, нестабильных партий |

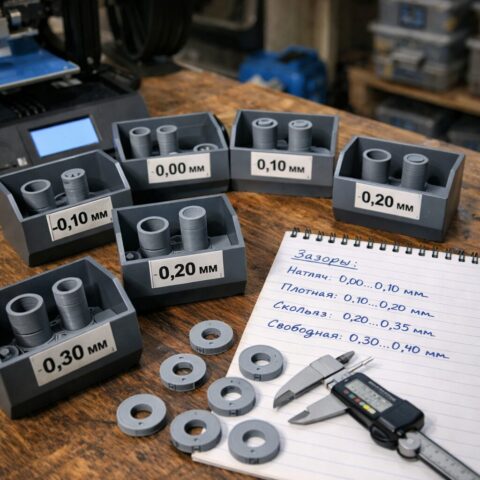

| Натяг под запрессовку | от 0 до -0,10 мм | от 0 до -0,10 мм | от 0 до -0,15 мм | Только после тестового купона или с запасом под обработку |
Почему диапазон, а не одна цифра? Потому что одинаковые 8 мм в CAD и на столе — это ещё не один и тот же результат. PLA обычно ведёт себя спокойнее. PETG любит «подмазать» края и иногда съедает свободу хода. ABS и ASA чаще заставляют держать в голове усадку и геометрию камеры.
Есть и старое правило мастерской: маленькие круглые отверстия почти всегда надо закладывать с компенсацией. Если нужен точный диаметр под винт, ось или штифт, я не надеюсь на чудо и либо сразу добавляю поправку в модель, либо оставляю мясо под сверло или развёртку. Для посадки под подшипник это особенно важно.
Если узел ответственный, в ТЗ я отдельно пишу так:
- отверстия до 6 мм — проверять на тестовом образце до запуска партии;
- посадка под подшипник — печатать с припуском под развёртку или аккуратную расточку;
- резьбу М3 и мельче — не романтизировать, а сразу решать, печатаем её, режем метчиком или ставим латунную вставку;
- горизонтальные отверстия считать отдельной зоной риска, потому что форма там уезжает сильнее, чем на вертикальных.
Вот здесь и появляется главный смысл запроса «как задать допуск для 3D-печати»: не просто поставить красивую цифру, а написать, какой результат нужен на реальной детали и как его будут получать.
Кстати, если размер начинает гулять от заказа к заказу, первым делом я смотрю не на CAD, а на профиль печати. Тут полезно освежить в памяти калибровку Flow Ratio и пройтись по теме Z-offset, потому что обе штуки легко меняют фактический размер детали.
Как я оформляю ТЗ, чтобы мастерская не гадала
Ниже шаблон, которым я сам бы пользовался для заказа партии. Он простой, но снимает половину будущих созвонов и переписок.
Что обязательно должно быть в ТЗ
- технология печати: FDM, SLA, SLS и так далее;
- материал: PLA, PETG, ABS, ASA, нейлон, фотополимер;
- для FDM — сопло, высота слоя, желаемая ориентация детали;
- какие размеры критичны, а какие второстепенны;
- для каждой пары «отверстие/вал», «крышка/корпус», «паз/язычок» — словами описанный тип посадки;
- допускается ли постобработка;
- как принимаем результат: штангенциркуль, калибр, контрольная сборка, выборочный контроль;
- нужен ли тестовый образец перед всей партией.
Пример формулировки
Узел 1. Крышка на корпус. Материал PETG. Печать FDM, слой 0,2 мм, сопло 0,4 мм. Крышка должна собираться руками с ощутимым щелчком, без трещин по стенкам. После трёх циклов снятия и установки люфт не допускается. Критичны внутренний размер крышки и наружный размер корпуса. Разрешается лёгкая ручная зачистка заусенца, но не шлифовка посадочных стенок.
Узел 2. Посадка под подшипник 608. Материал PETG или ABS. Требуется посадка после доработки. Отверстие печатается с припуском под доведение до размера. Приёмка — контрольная сборка с подшипником из эталонной партии.
Узел 3. Направляющий паз. Деталь должна свободно скользить по ответной планке без смазки. Допускается минимальный люфт, подклинивание не допускается. Перед серией печатается короткий тестовый купон длиной 20–30 мм.
Когда работаю с заказчиками, я вообще люблю сначала прогнать маленький образец, а уже потом давать добро на серию. На эту тему по смыслу рядом лежит материал про то, как заранее проговорить усадку и допуски в заказе. Он отлично дополняет любое ТЗ, если речь идёт не об одной детали, а о партии.
Где чаще всего люди сами роют яму заказу
Сейчас покажу набор косяков, которые я вижу чаще всего.
1. В ТЗ указан только номинальный размер
Запись «паз 12 мм» или «палец 10 мм» для заказа мало что значит. Надо писать, как это должно собираться. Иначе исполнитель будет ориентироваться либо на свой прошлый опыт, либо просто на геометрию модели. А ваш прошлый опыт и его опыт — это две разные планеты.
2. Не написано, после какого этапа должен получиться размер
Вот это прямо классика. Нужно честно выбрать одно из двух: либо деталь ставится сразу с принтера, либо допустимы сверление, развертка, подрезка, притирка, шлифовка. Если у вас важная сопрягаемая поверхность, второй вариант часто надёжнее. Кстати, по постобработке хорошо дополняет тему статья про шлифовку PLA и PETG.
3. Игнорируют материал
PLA, PETG и ABS ведут себя по-разному, и зазор отверстия под вал в 3D-печати нельзя задавать как универсальную цифру на всё подряд. Для функциональных деталей я всегда смотрю на материал в связке с задачей. Тут будет к месту заметка про выбор между PLA и PETG для функциональных деталей.
4. Не учитывают ориентацию печати
Вертикальное отверстие и горизонтальное отверстие одного и того же диаметра могут вести себя очень по-разному. Там, где сечение строится периметрами, размер обычно получается аккуратнее. Там, где идёт нависание или мост, геометрия гуляет сильнее. Поэтому в ТЗ я люблю прямо подписывать: ось отверстия по Z или в плоскости XY.
5. Сразу запускают партию
Вот это самый дорогой геройский поступок. Если в изделии есть защёлка, паз, направляющая, посадка под вал, посадка под втулку или подшипник, сначала печатается маленький тестовый элемент. Пять минут на купон экономят кучу пластика, времени и нервов. Особенно если у вас серийный заказ и профиль печати недавно менялся: новая катушка, другая сушка, иная скорость, другой поток.
К слову, размер детали может поплыть и от слишком агрессивной попытки ускориться. Если вы давите время цикла, очень в тему перечитать материал про баланс скорости печати и качества.
Готовый шаблон и чек-лист перед запуском партии
Если надо быстро оформить ТЗ и не устроить себе переработку на ровном месте, я бы проверил вот это:
- описан не только размер, но и функция соединения;
- указан материал и технология печати;
- для критичных узлов написано, нужна плотная, скользящая или свободная посадка;
- для отверстий и валов указан размер после печати или после обработки;
- подписана ориентация печати критичных элементов;
- есть разрешённые методы доводки, если точность важнее скорости;
- приёмка описана заранее: по сборке, по измерению или по калибру;
- перед партией предусмотрен тестовый купон.
А теперь короткая заготовка, которую можно брать за основу:
ТЗ на печать: материал PETG, FDM, сопло 0,4 мм, слой 0,2 мм. Деталь А должна входить в деталь Б руками, с плотной посадкой, без трещин и без заметного люфта после сборки. Критичные размеры: наружный размер детали А, внутренний размер детали Б, ширина направляющего паза. Ось критичного отверстия — по Z. Допустима лёгкая ручная зачистка кромки, изменение посадочной поверхности абразивом не допускается. Перед запуском партии обязателен тестовый образец на одну пару сопрягаемых элементов. Приёмка партии — по контрольной сборке трёх случайных экземпляров.
Вот и весь секрет. Хорошее ТЗ на 3D-печать — это не простыня умных букв, а нормальное описание того, как деталь должна жить после принтера. Если это сделать сразу, вопрос «почему отверстие после 3D-печати меньше» уже не прилетит вам в пятницу вечером вместе с фотографией бракованной партии.
Частые вопросы
Можно ли ставить в ТЗ стандартные посадки вроде H7/h6?
Можно, но только как ориентир для функции узла. Для самой печати я бы всё равно прописал словами, что должно получиться на реальной детали, и указал, допускается ли доводка после печати.
Какой зазор закладывать на защёлку?
Для защёлок универсальной волшебной цифры нет: многое решают материал, толщина стенки, длина усика и ориентация печати. Я бы начинал с тестового фрагмента и не запускал полную партию, пока не пойман рабочий щелчок без трещин.
Нужно ли просить пробник перед серией?
Да, если в модели есть хоть одна важная посадка. Особенно когда речь про заказ у новой мастерской, новый материал или свежий профиль. Один тестовый купон окупается почти всегда.
