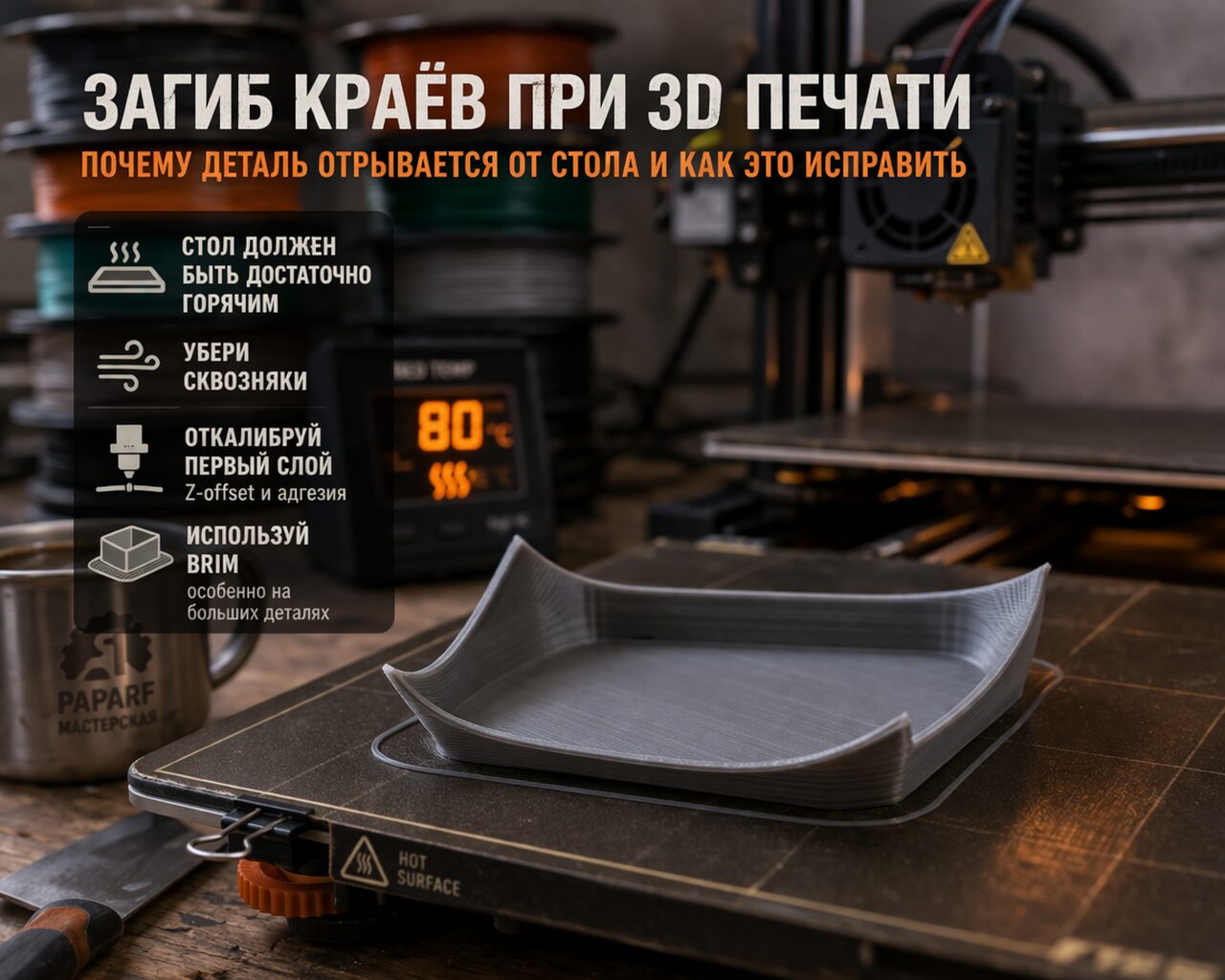

👋 Привет. У меня в мастерской сегодня всё как обычно — принтеры гудят, пластик не трещит, края не загибаются. В общем, порядок. И если ты тут — значит, у тебя случилась классический дефект: модель вроде печатается, а потом бац — и края начинают подниматься, как будто деталь решила улететь со стола.
Да, это оно. Тот самый загиб краёв при 3д печати. Сейчас разберём по-человечески, без заумных слов.
Самый мерзкий момент в том, что проблема часто начинается не сразу. Бывает, первые слои ложатся красиво, дно держится, ты уже мысленно записал печать в удачные — а потом на середине или ближе к концу один угол вдруг начинает жить своей жизнью. Особенно это заметно на коробках, крышках, больших плоских основаниях и любых деталях, у которых много площади на столе.
И вот тут народ часто ошибается. Если угол поднялся, это не всегда значит, что виноват только стол. Иногда стол нормальный, а беда приходит из-за общего температурного режима, формы детали, слишком бодрого обдува или просто из-за того, что пластик накапливает внутреннее напряжение по мере роста модели.
Что вообще происходит
Пластик — он живой, брат. Он нагрелся, размяк, лёг… а потом начинает остывать и сжиматься. И если низ остывает быстрее, чем верх — он тянет углы вверх. Получается банан. Или лодка. Или “что это вообще такое”.
Если перевести это на обычный язык мастерской, то warping — это когда деталь одновременно хочет лежать на столе и сжиматься по-своему. Пока пластик горячий, он послушный. Как только начинается неравномерное охлаждение, в детали появляется тяга. И чем длиннее плоская кромка, чем резче углы и чем больше площадь контакта со столом, тем сильнее эта тяга чувствуется.
Отсюда и простая мысль: не всегда надо “ещё сильнее прижимать к столу”. Иногда надо не давать детали остывать рывками. Если у тебя именно постоянные проблемы с первым слоем, отдельно посмотри материал про настройку первого слоя и адгезии к столу.
Особенно любят так делать:
- ABS
- PETG
- Nylon
- да и PLA, если ему холодно и сквозняк гуляет
И тут важно понимать: материалы ведут себя по-разному не потому, что “один хороший, другой плохой”, а потому что у них разная усадка и разная чувствительность к условиям печати. PLA часто прощает мелкие ошибки. PETG уже начинает показывать характер. ABS и Nylon вообще быстро объясняют, что печать без стабильной температуры вокруг модели — это не настройка, а лотерея.
Если ты как раз выбираешь между более спокойным PLA и более рабочим PETG для прикладных деталей, можно сразу почитать смежный материал: PLA против PETG для функциональных деталей: где какой пластик выигрывает.
Главная причина — холодный стол
Вот тут 80% всех проблем.
Если стол недостаточно тёплый, нижние слои остывают слишком быстро и начинают “отлипать”. А дальше — физика, тяга, и углы пошли в небо.
Решение:
- PLA → 55–65°C
- PETG → 70–85°C
- ABS → 95–110°C
И не верь наклейке на катушке — это “средняя температура по больнице”. Подбирай под свою мастерскую.
Причём смотри не только на цифру, а на поведение детали. Один и тот же PETG в одной мастерской будет держаться на 75°C, а в другой попросит 85°C просто потому, что там холоднее, гуляет воздух или сам стол греется неравномерно по площади. У больших моделей это особенно видно: центр ещё терпит, а дальние углы уже начинают отставать.
Ещё частая история — принтер пишет, что стол уже прогрет, а по факту поверхность только-только вышла на температуру по датчику. Если деталь крупная, полезно дать столу постоять пару лишних минут перед стартом. Для серийной печати это банально, но именно такие мелочи потом экономят часы на переделке.
Если ты подбираешь температуру не на глаз, а хочешь один раз нормально пристреляться под конкретный пластик, сюда очень к месту ссылка на температурную башню для PLA, PETG и ABS.
Сквозняки — скрытый враг
Окно приоткрыл? Дверь хлопнула? Вентилятор дунул?
Поздравляю — ты только что запустил “анти-адгезионный режим”.
Поток холодного воздуха = края остыли = углы поднялись.
Решение:
Короб, термобокс, просто коробка из ИКЕА — неважно. Главное — чтобы вокруг детали был тёплый, спокойный воздух.
Но здесь есть тонкий момент. Тёплый и спокойный воздух — это не значит “запечь всё внутри как в духовке”. PLA и PETG любят предсказуемость, а не хаос. Если у тебя с одной стороны жарко, а с другой летит обдув или тянет из окна, деталь всё равно поведёт. Поэтому задача не просто закрыть принтер, а сделать среду вокруг модели ровной и понятной.
А если речь именно про PLA, PETG и TPU, то читай про настройку охлаждения и обдува. Потому что слишком сильный обдув на старте тоже умеет делать ровно ту же пакость — охлаждать края быстрее, чем нужно.
Плохое прилипание к столу
Иногда стол норм, температура норм, но пластик просто не держится.
Тут виноваты:
- грязный стол
- старая плёнка
- кривой первый слой
- сопло слишком высоко
Что делаем:
- протираем стол спиртом
- калибруем Z-offset
- проверяем, чтобы первый слой был “приплюснутый”, а не круглый как макаронина
И вот тут многие сами себе вредят. Видят, что модель плохо держится, и сразу лезут в температуру, хотя проблема может быть вообще в зазоре сопла. Если первый слой ложится круглыми “колбасками”, а не слегка придавливается, деталь изначально держится слабее, чем кажется. Поэтому прочитать про калибровку Z-offset здесь просто обязательно.
Маленькая хитрость — Brim
Если деталь упрямая — включай Brim.
Это такая юбка вокруг модели, которая держит края и не даёт им сбежать.
Пять миллиметров — и 90% бананов исчезают.
Причём brim полезен не только на откровенно проблемных пластиках. Даже на обычном PLA он иногда спасает широкие углы, если печатаешь в прохладной мастерской или на модели просто дурацкая геометрия. Это как временно увеличить площадь сцепления там, где её не хватает. Не самая изящная штука, зато рабочая.
Если деталь совсем упёртая, можно идти дальше: добавить не только brim, но и маленькие “ушки” под углы. Смысл тот же — дать проблемным зонам больше контакта со столом. Потом срезается это быстро, а нервов экономит прилично.
Подробнее про брим я уже писал тут: материал про отлипание детали в углах и причины warp, потому что brim — это как раз один из тех инструментов, который не лечит всё подряд, но резко повышает шанс, что деталь досидит до конца.
Когда особенно жёстко
Если ты печатаешь большие, плоские детали — тут уже без шансов:
- короб
- нормальный прогрев
- brim
- и немного терпения
Тогда даже ABS ведёт себя как воспитанный пластик, а не как капризная кошка.
Я бы сюда ещё добавил простое правило мастерской: чем больше деталь похожа на крышку, поддон, панель, длинный короб или широкую плоскую пластину, тем внимательнее надо относиться к ориентации и режиму печати. Иногда один разворот модели на столе уже меняет картину. Иногда выгоднее разбить большую деталь на две части, чем потом воевать с постоянным загибом углов.
Ещё полезно смотреть не только на стол, но и на поведение экструзии. Потому что если у тебя параллельно идёт нестабильная подача, проблема маскируется. Кажется, что виноват только warping, а на деле первый слой уже с самого начала был неравномерным. Для таких случаев я советую отрегулировать подачу: неравномерная подача пластика и недоэкструзия на длинных стенках.
А если у тебя вдобавок появляются пропуски, рваная линия или странное истончение дорожки, не забудь про засор экструдера или сопла. Иногда люди полдня лечат стол и сквозняки, хотя у них банально начинается проблема с подачей.
Отдельная история — высокие детали, которые долго печатаются и медленно копят внутреннее напряжение. Там warping уже может переходить в другую боль: стенки начинают тянуться, слои хуже держатся между собой, а в тяжёлых случаях появляются микротрещины или заметное расслоение. Для такой ситуации читай про плохую склейку слоёв и адгезию по Z.
Ещё несколько вещей, которые реально помогают
Во-первых, не ставь проблемную деталь в самый край стола, если можно печатать ближе к центру. У некоторых принтеров распределение тепла по поверхности неидеальное, и это как раз проявляется на больших моделях.
Во-вторых, не включай сразу десять “спасательных” настроек. Поднял температуру стола — проверил. Уменьшил обдув на первых слоях — проверил. Добавил brim — проверил. Иначе потом невозможно понять, что именно реально помогло.
В-третьих, если печатаешь серийно и одна и та же модель периодически чудит, начинай записывать режимы. Опять же я это уже описывал: как вести журнал печати и быстрее находить причину брака. Потому что память в мастерской — штука романтичная, а записи работают лучше.
И в-четвёртых: если у тебя партия, а не одна деталь, полезно перед запуском делать короткий техосмотр. Чистый стол, нормальное сопло, понятный первый слой, проверенный пластик — и уже меньше шансов, что очередной угол пойдёт на взлёт.
Коротко
Если края загибаются:
- увеличь температуру стола
- убери сквозняки
- откалибруй первый слой
- включи brim
- и не печатай “на холодную”
В моей мастерской после этих действий даже капризные модели сидят ровно и не пытаются взлететь.
А если хочется совсем короткую формулу, то она такая: warping любит холод, резкие перепады и слабый первый слой. Убери эти три вещи — и большая часть загнутых углов исчезнет без шаманства.
И да, не жди, что одна волшебная настройка спасёт всё сразу. Тут почти всегда работает связка из мелких, но правильных действий. Нормально прогретый стол, чистая поверхность, адекватный Z-offset, спокойный воздух вокруг модели и чуть больше внимания к первым слоям — вот это и есть настоящая “магия”, после которой деталь остаётся на месте, а не пытается стать вертолётом.
