Как вывести прозрачный PETG после шлифовки: рабочая последовательность абразивов и полировки - Блог Папы Карло

Привет. Я это гоняю у себя в мастерской регулярно, так что сразу к делу: прозрачный PETG после шлифовки можно вернуть к нормальной светопроницаемости, если не терзать его первой попавшейся шкуркой, а идти ровной лесенкой по зерну и не перегревать поверхность. Рабочая схема обычно такая: выравнивание P400–P600, доводка P800–P1500, затем мокрый финиш P2000–P3000 и только после этого полировальная паста по пластику.

Ниже покажу, с какого зерна стартовать на разных дефектах, где народ чаще всего убивает прозрачность, и какую последовательность я считаю реально рабочей, когда нужно не просто убрать слои, а вытащить деталь в аккуратный глянец. Плюс дам короткий чек-лист, чтобы ты не ходил кругами между мутью, царапинами и перегревом.

Вот что будет дальше по статье:

• почему прозрачный PETG мутнеет после шлифовки;
• какая последовательность абразивов работает в живой мастерской;
• чем и как полировать, чтобы не словить замыленный блеск;
• моя пошаговая схема для деталей после FDM-печати;
• ошибки, из-за которых PETG так и остаётся матовым.

Почему прозрачный PETG мутнеет после шлифовки

Тут вся соль в том, что мутность даёт не одна причина, а сразу несколько. Первая — микрориска от абразива. Даже если глазом кажется, что поверхность уже гладкая, свет на этих рисках всё равно рассеивается. Вторая — внутренняя структура отпечатка. Если в стенке есть пузырьки, пустоты между дорогами, белёсые зоны от сырого филамента или печать шла на слишком бодрой скорости, ты можешь отполировать верх хоть до ночи, а стеклянного эффекта не получишь.

Поэтому я всегда говорю так: постобработка начинается не после снятия детали со стола, а ещё в слайсере и на сушке филамента. Если есть сомнения по влажности материала, сначала глянь материал про сырой пластик и признаки влаги. Если прозрачный PETG печатается мутновато сам по себе, полезно отдельно прогнать температурную башню для PETG и проверить обдув под этот пластик. Полировка отлично вытягивает уже приличную поверхность, но плохую печать она не лечит.

Ещё один момент, который многие пропускают: прозрачный PETG не любит грубый и долгий сухой проход по одному месту. Он не такой капризный, как PLA, но если тереть с нажимом, поверхность легко локально подогреть. И вот там уже начинается самая обидная история: пластик вроде блестит, а по факту даёт замыленное пятно или волну. С виду как будто стало глянцево, а на просвет — мутняк.

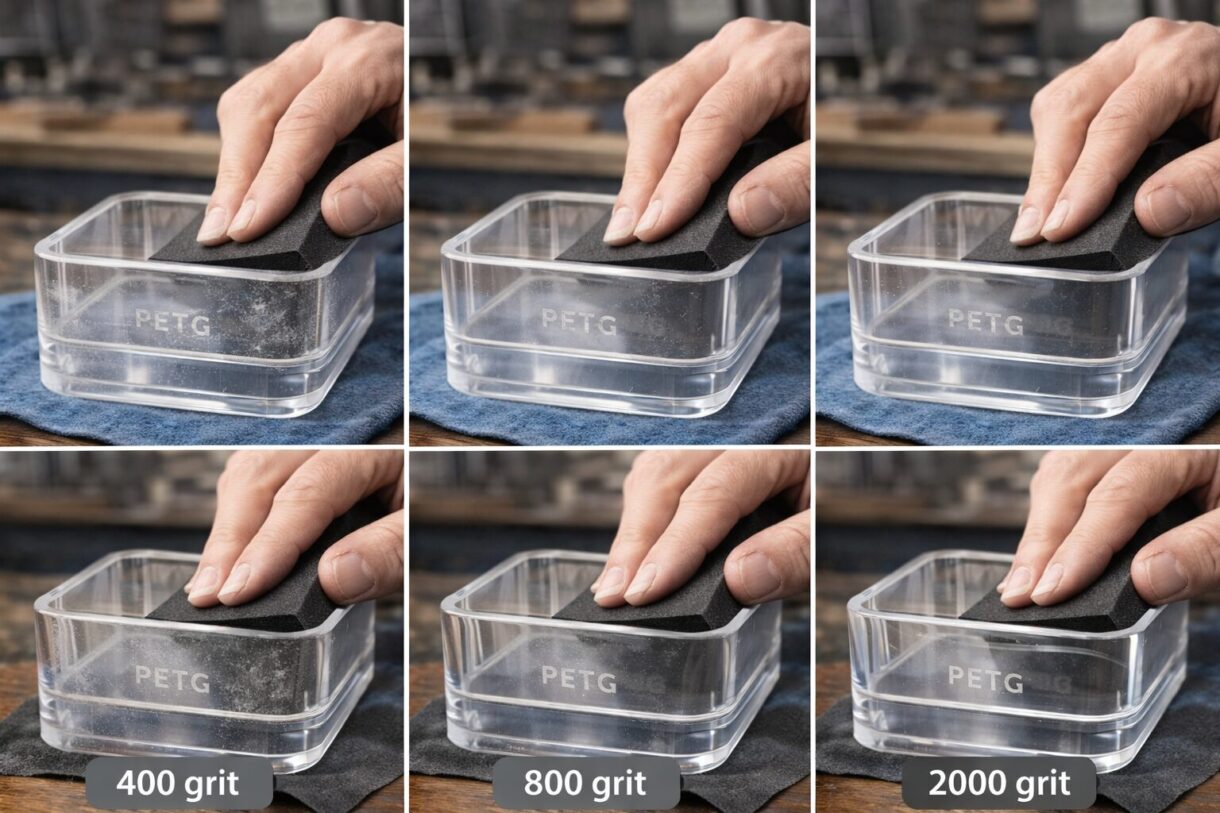

Рабочая последовательность абразивов: от P400 до P3000

Вот это та самая схема, которой я пользуюсь чаще всего на прозрачных деталях: крышках, рассеивателях, окошках корпусов и всяких декоративных вставках. Главная мысль простая: начинай настолько мягко, насколько позволяет дефект. Чем меньше ты снял лишнего на первом этапе, тем проще потом вывести прозрачность.

Для большинства прозрачных отпечатков я советую считать базовой именно цепочку P400 → P600 → P800 → P1000 → P1500 → P2000 → P3000. Не всегда нужны все ступени, но это нормальная рабочая лесенка, которая не оставляет слишком резких прыжков по риске. Перескок с P400 сразу на P1200 вроде экономит время, а по факту съедает его ещё больше: глубокая риска остаётся, ты её вроде не видишь, наносишь пасту, а потом она внезапно лезет на свету.

Как я веду деталь по абразивам:

1. На первом зерне не пытаюсь сделать красиво — только выровнять геометрию и сбить выраженные слои.
2. На каждом следующем зерне работаю до тех пор, пока полностью не исчезнет рисунок от предыдущего.
3. Каждые пару минут протираю деталь, смотрю на отражение лампы и на просвет.
4. Направление движений меняю крест-накрест: так легче поймать старую риску.

Мокрая шлифовка тут решает сразу три задачи. Во-первых, охлаждает поверхность. Во-вторых, абразив не так быстро забивается кашей из пластика. В-третьих, мелкая риска получается спокойнее и чище. Я обычно держу рядом ёмкость с водой, каплю нейтрального средства для скольжения и пару мягких салфеток. Нажим — умеренный. Если хочется надавить сильнее, значит либо зерно выбрано слишком мелкое для текущего дефекта, либо ты слишком рано пытаешься ускорить процесс.

Для плоских деталей хорошо работает шлифблок или твёрдая подложка. Пальцами на большой плоскости легко нарыть ямы, а на прозрачной поверхности это видно мгновенно. На радиусах, наоборот, удобнее мягкая прокладка, чтобы не сбить форму. Если деталь мелкая, я вообще стараюсь резать абразив на маленькие полоски и работать короткими подходами. Так меньше шанс перегреть угол или ребро.

И ещё важная штука: если у тебя уже есть статья про базовую шлифовку PLA и PETG, то текущий материал можно использовать как следующий шаг именно для прозрачных деталей, где задача уже не просто сгладить слои, а вернуть светопроницаемость.

Чем полировать PETG после абразивов

Когда дошёл хотя бы до P2000, а лучше до P3000, вот тут уже вступает полировка. Я люблю два варианта. Первый — ручной: паста для пластика и плотная микрофибра. Второй — машинный, если деталь не мелкая: мягкий или средний полировальный круг на низких оборотах. Ключевая мысль всё та же — не жарить поверхность.

Что реально работает на практике:

• пасты для прозрачных пластиков и фар;
• тонкие финишные полировальные составы;
• микрофибра без жёсткой кромки;
• малые обороты, если работаешь машинкой.

Если после P2000 поверхность ещё выглядит как сатин — это нормально. Паста как раз и поднимает её в глянец. Но если после P2000 ты видишь явные борозды, на полировку переходить рано. Паста не стирает глубокие косяки, она только подчёркивает, что ты где-то поспешил. Я в мастерской обычно делаю так: сначала короткий проход более бодрой пастой, потом вытираю деталь насухо и проверяю, нет ли мутных полос. Если всё ровно, добиваю более тонким финишем. На маленьких вставках часто хватает и одного состава.

Ручная полировка дольше, зато безопаснее. Машинка даёт быстрый блеск, но на кромках и выпуклых участках можно очень быстро словить лишний нагрев. Поэтому если опыта мало, начинай руками. На прозрачных деталях ошибка видна моментально, и переделывать её потом очень скучно.

Моя пошаговая схема в мастерской

Когда приносят прозрачную PETG-деталь и просят сделать “чтобы было видно насквозь, а не как через бутылку”, я иду примерно так:

1. Срезаю грубые следы поддержек, шва и соплей, но не лезу глубоко ножом.
2. Определяю стартовое зерно. Если поверхность почти живая — P800. Если обычный FDM-рельеф — P400 или P600.
3. Прохожу мокро весь участок до равномерного матового состояния без явных канавок.
4. Поднимаюсь по лесенке зерна без резких скачков.
5. После P1500 уже начинаю смотреть на отражение света, а не только пальцем щупать поверхность.
6. На P2000–P3000 добиваюсь однородного тонкого сатина.
7. Полирую пастой по пластику вручную или на низких оборотах.
8. Финально мою деталь и проверяю её на просвет и под боковым светом.

Если в процессе вижу, что локально осталась одна глубокая царапина, не геройствую пастой, а возвращаюсь на предыдущий абразив. Это скучное правило, но оно спасает кучу времени. Самая дорогая ошибка в постобработке — делать вид, что дефекта уже нет.

Ещё заметка из практики: если поверхность нужна не прямо оптическая, а просто чистая и красивая, можно остановиться на P1500–P2000 и дать лёгкую полировку. Для декоративных крышек, боковин и смотровых вставок этого часто хватает с запасом. А вот если деталь должна реально пропускать изображение, читать цифры под собой или работать как рассеиватель с аккуратным видом, тогда лучше идти до P3000 и не лениться на финише.

Ошибки, которые убивают прозрачность

• Старт с слишком грубого зерна “на всякий случай”. Потом эту глубокую риску будешь выковыривать полвечера.
• Перескоки через ступени. Чем прозрачнее деталь, тем сильнее видны следы спешки.
• Долгая сухая шлифовка на одном месте. Нагрев даёт мутные зоны и волны.
• Сильный нажим на кромках. Ребро уходит, геометрия плывёт, блик ломается.
• Ранняя полировка. Если после абразива осталась заметная риска, паста её не спрячёт.
• Попытка вытянуть в идеал заведомо плохой отпечаток. Если пластик сырой или режимы печати кривые, часть мутности сидит внутри.
• Грязная тряпка и старая паста с мусором. На финише это превращается в новые царапины.

Отдельно скажу про шлифмашинки и дремели. Они ускоряют работу, спору нет. Но на прозрачном PETG я бы советовал доставать их только тогда, когда рука уже понимает материал. На корпусах, где потом будет краска, можно работать смелее. На прозрачной детали цена ошибки банально выше: ты её видишь сразу, причём с любого угла.

Мини-FAQ по прозрачному PETG после шлифовки

Можно ли сразу начать с P1000, чтобы не наделать глубоких царапин?

Можно, если деталь и так почти гладкая. Но если на ней выраженные слои, ты просто зря потеряешь время. P1000 плохо снимает рельеф, а значит ты будешь долго тереть, перегревать поверхность и всё равно вернёшься к более грубому зерну.

Нужно ли обязательно доходить до P3000?

Не всегда. Для просто аккуратного блеска часто хватает P2000 и пасты. Но если хочется максимум прозрачности, P3000 даёт заметно более чистую базу под полировку.

Можно ли полировать вручную?

Да, и для старта это вообще самый вменяемый вариант. Да, медленнее. Зато меньше риск перегрева и меньше шанс запороть кромку.

Почему после полировки деталь блестит, но всё равно мутная на просвет?

Потому что блеск и прозрачность — не одно и то же. Блеск показывает состояние внешнего слоя, а мутность часто сидит глубже: в риске, пустотах между линиями или в неудачной печати исходной детали.

Что в итоге

Если нужен короткий ответ, то мой рабочий маршрут такой: старт по дефекту, чаще всего с P400 или P600, дальше P800, P1000, P1500, P2000 и P3000, всё это мокро, спокойно, без зверского нажима, а потом паста по пластику и мягкая микрофибра. Для почти ровных деталей стартуй мягче — с P800. Для сложных следов поддержки можно локально зайти грубее, но потом обязательно вернуться в нормальную лесенку.

И да, не жди чуда от одной только полировки. Самый прозрачный PETG получается тогда, когда печать уже была приличной, филамент сухим, а постобработка — аккуратной. Вот тогда деталь реально начинает выглядеть так, будто её не печатали, а долго и с кайфом доводили руками. В мастерской именно это и ценится.
