3D-печатная оснастка и крепления: пять проектов, в которых важна точность

Привет, на связи Папа Карло. 3D-печатная оснастка полезна там, где стандартного крепления, направляющей или переходника недостаточно. Пять технических проектов показывают разные варианты её применения: резак для алюминиевой банки, приводной шкив ленточного напильника, крепления внешнего охлаждения ноутбука, автомобильные аксессуары Škoda и детали для гарнитуры Steam Frame. Главный практический вывод: напечатанная геометрия решает конкретную механическую задачу, но точность, прочность и совместимость всё равно нужно проверять отдельно.

В этих проектах 3D-печать выполняет разные функции. В одном случае она помогает подготовить материал для лазерной обработки, в другом — связывает старый электропривод с новой механикой. Для компьютерного охлаждения печатают монтажные переходники, а при разработке потребительских аксессуаров используют готовые модели изделия или официальную CAD-геометрию. Разберём, какие решения можно перенести в собственную мастерскую и где заканчиваются подтверждённые результаты.

Пять проектов и их назначение

Общее свойство рассмотренных решений — напечатанная деталь работает совместно с другими материалами или готовым устройством. Именно её взаимодействие с металлом, корпусом, подшипником или монтажным отверстием определяет требования к конструкции.

ПроектРоль 3D-печатиГлавная проверкаТрафарет для пайкиРезак для подготовки алюминияРовность полученной заготовкиЛенточный напильникВедущий шкивПосадка на вал и движение лентыОхлаждение ноутбукаКрепления водоблоков и радиатораМонтаж, герметичность, работа охлажденияАксессуары ŠkodaГотовые функциональные изделияСоответствие модели месту установкиSteam FrameБудущие аксессуары на основе STEP-моделейПосадка и отсутствие помех датчикам

Эти задачи требуют разного объёма проектирования. Для автомобильного органайзера может оказаться достаточно готового файла. Для приводного шкива нужно учитывать сопряжение с валом и лентой. Для крепления электроники дополнительно имеет значение расположение соседних компонентов. Поэтому переносить параметры печати или конструктивные решения из одного проекта в другой без проверки нельзя.

Резак для подготовки алюминиевого трафарета

Первый проект посвящён изготовлению трафарета для нанесения паяльной пасты на печатную плату. В качестве исходного материала используется алюминий обычной банки. Но получить из цилиндрического корпуса ровный тонкий лист сложнее, чем кажется: при удалении верхней и нижней частей заготовку легко согнуть или оставить на ней заломы.

Где помогает напечатанный инструмент

Для более аккуратного разрезания банки предложен специальный резак, изготовленный на 3D-принтере. Его задача ограничена подготовкой исходного материала. После раскрытия корпуса и получения плоской алюминиевой заготовки отверстия для контактных площадок формируются лазерной обработкой.

Таким образом, производственный процесс делится на две самостоятельные операции. Напечатанная оснастка помогает ровнее разделить тонкий металл, а лазер отвечает за последующую геометрию отверстий трафарета. 3D-принтер в этой схеме не заменяет оборудование для обработки металла.

Что полезно проверить

Перед переходом к обработке трафарета имеет смысл осмотреть полученную заготовку. Она должна быть достаточно ровной для следующей операции, без выраженных заломов и повреждений рабочей области. Именно качество подготовки листа является основным предметом проверки такого резака.

Распространённая ошибка — считать, что аккуратно отрезанная банка уже представляет собой готовый трафарет. На самом деле подготовка поверхности и получение отверстий — разные этапы. В описанном проекте готовая геометрия трафарета формируется отдельно.

Этот пример особенно показателен для небольших электронных проектов: 3D-печать применяется не ради изготовления конечного изделия, а ради более удобной промежуточной технологической операции.

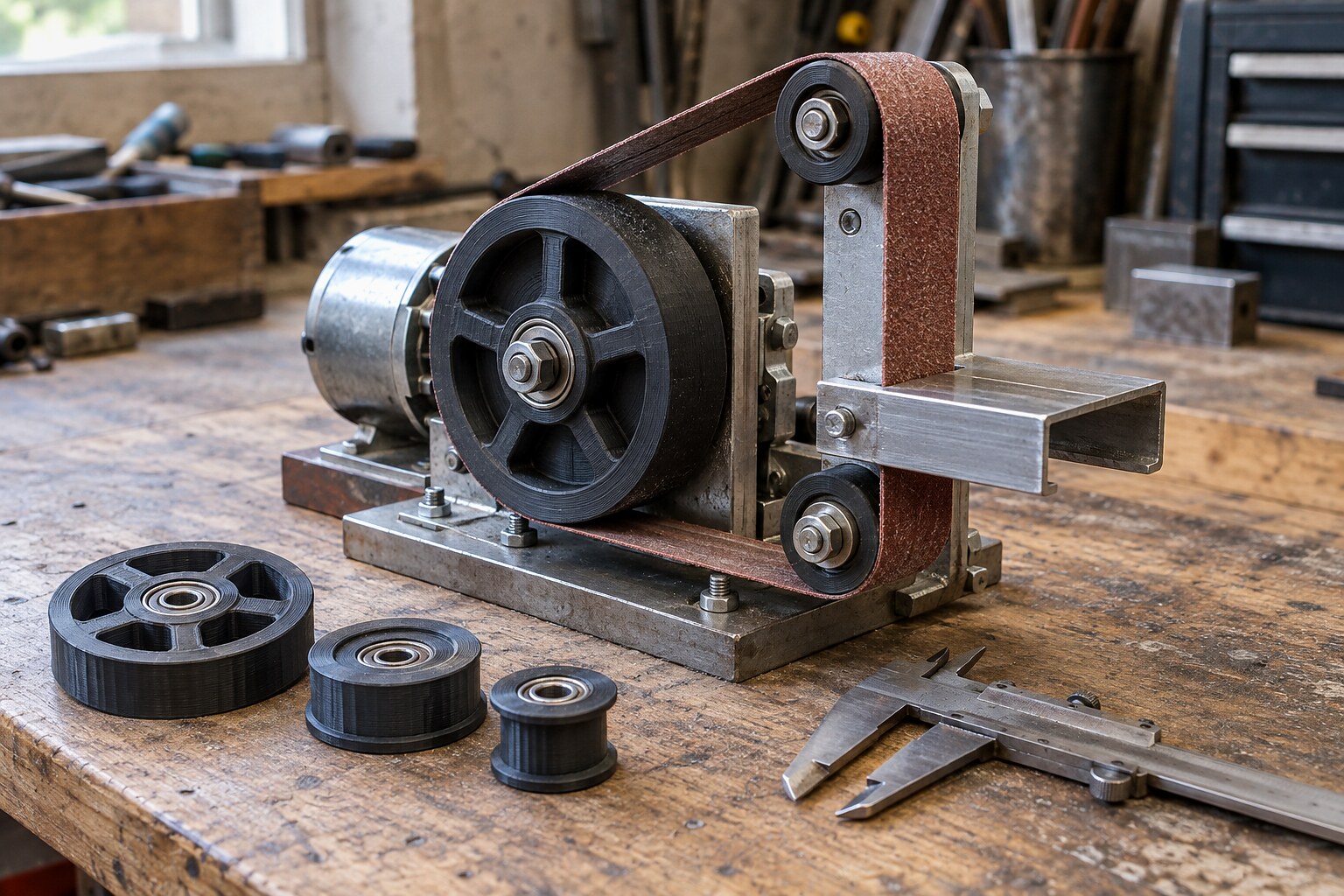

Напечатанный шкив для ленточного напильника

Второй проект демонстрирует использование 3D-печати в механизме с вращающимися элементами. Энтузиаст bluesyann переделал старый электрический миксер в компактный ленточный напильник. Вместо создания электропривода с нуля он сохранил оригинальный корпус прибора, внутри которого уже находился двигатель.

Корпус миксера одновременно выполняет роль рукоятки. Такой выбор позволил сосредоточиться на механической части инструмента: передаче вращения, направляющей и натяжении абразивной ленты.

Устройство механизма

На вал двигателя установлен ведущий шкив, изготовленный на 3D-принтере. Противоположный опорный элемент выполнен с использованием подшипника и алюминиевого П-образного профиля. Каркас собран из обрезков древесины и вложенных друг в друга алюминиевых профилей. Для регулирования натяжения ленты предусмотрен резьбовой стержень.

При вращении ведущего шкива абразивная лента перемещается вдоль направляющей. Регулировка позволяет менять положение элемента конструкции, от которого зависит натяжение.

Отличие этого проекта от резака для алюминия заключается в характере механической работы. Резак используется при подготовке заготовки, тогда как шкив постоянно участвует в передаче вращения во время работы инструмента.

Что известно о повторении конструкции

Для проекта подготовлены перечень компонентов и трёхмерная модель ведущего шкива. Однако в доступном описании отсутствуют точные размеры шкива, скорость движения абразивной ленты и рабочие характеристики готового инструмента. Поэтому представленный вариант нельзя считать универсальной сборочной инструкцией для любого миксера.

При адаптации конструкции к другому двигателю придётся отдельно проверить сопряжение шкива с валом, расположение направляющей и возможность регулирования ленты. Замена исходного миксера может изменить размеры креплений и взаимное положение элементов.

Особого внимания требует безопасность. Перед использованием самодельного инструмента необходимо оценить надёжность крепления шкива, устойчивость направляющей и защиту движущихся компонентов. Отсутствие универсальных размеров означает, что повторение проекта требует собственных измерений и проверки конструкции.

Крепления внешнего охлаждения ноутбука

Третий пример относится к значительно более сложной переделке. Моддер TrashBench установил внешнюю жидкостную систему охлаждения на ноутбук Metabox P950EP с процессором Intel Core i7-8750H и видеокартой Nvidia GTX 1060.

В конструкции использованы водоблоки, отдельная помпа и радиатор класса 360 мм. Печатные детали понадобились для крепления водоблоков через штатные монтажные отверстия и установки радиатора.

Почему одних креплений оказалось недостаточно

Первоначально автор рассчитывал применить помпу от готовой системы AIO. Однако её производительности оказалось недостаточно для подключения второго водоблока. Конструкцию пришлось изменить, установив более мощную отдельную помпу.

Радиатор разместили за экраном ноутбука. Поскольку закрепить его обычными винтами не удалось, использовали двухкомпонентный эпоксидный состав. Для памяти и элементов питания предусмотрели дополнительные радиаторы, термопрокладки и термопасту.

Отдельной инженерной задачей стало питание оборудования. Ноутбук использует напряжение 19 В, а помпе и вентиляторам требуется 12 В. Поэтому в проекте применили понижающий DC-DC-преобразователь. Также потребовались изменения нижней крышки корпуса и установка выключателя на напечатанной пластине.

Подтверждённые результаты и пределы применимости

После сборки автор проверил систему на герметичность. В проведённых нагрузочных испытаниях температура процессора и видеокарты оставалась заметно ниже 40 °C. По сравнению со штатным охлаждением сообщалось о снижении температуры примерно на 60 °C.

В Forza Horizon 5 исходная производительность составляла 75 кадров в секунду, после установки охлаждения — 77 кадров, а после разгона — 83 кадра. Средний прирост производительности после разгона в проведённых тестах составил 14%.

Эти данные характеризуют конкретную переделку. Они не означают, что печать нескольких кронштейнов даст аналогичный результат на другом ноутбуке. На итог повлияли водоблоки, помпа, радиатор, питание, тепловой контакт и изменение режимов работы оборудования.

Проект также потребовал необратимой модификации корпуса, пайки и клеевого крепления. Поэтому переносить его конструктивные решения без самостоятельной инженерной проверки рискованно. Напечатанные переходники здесь являются частью общей системы, а не самостоятельным средством повышения производительности.

Готовые автомобильные аксессуары Škoda

Четвёртый пример показывает противоположный подход: пользователь получает готовые цифровые модели и может сосредоточиться на их подготовке к печати.

Škoda опубликовала коллекцию небольших аксессуаров для автомобильного салона. Среди представленных изделий — держатель USB-кабеля и органайзер для монет. Их назначение связано с размещением мелких предметов, а не с изменением конструкции основных агрегатов автомобиля.

Что меняется при использовании готовых моделей

Главное преимущество готового файла заключается в отсутствии необходимости создавать исходную геометрию самостоятельно. Владелец принтера может получить модель, подготовить её в программном обеспечении и изготовить соответствующий аксессуар.

Однако готовность цифрового файла не отменяет проверку совместимости. Нужно убедиться, что модель предназначена для подходящего места установки, а изготовленная деталь соответствует его геометрии. Из переданных сведений нельзя заключить, что любой опубликованный аксессуар подходит ко всем автомобилям Škoda.

Для домашних проектов этот формат удобен ещё и как способ разделить две задачи: разработку цифровой геометрии и физическое изготовление. Пользователь работает с существующей моделью, но сохраняет ответственность за качество конкретной печати и проверку результата.

Škoda применяет аддитивные технологии с 1997 года, начиная с прототипирования. Публикация потребительских файлов показывает ещё одно направление использования той же технологии — изготовление небольших практических изделий самими владельцами оборудования.

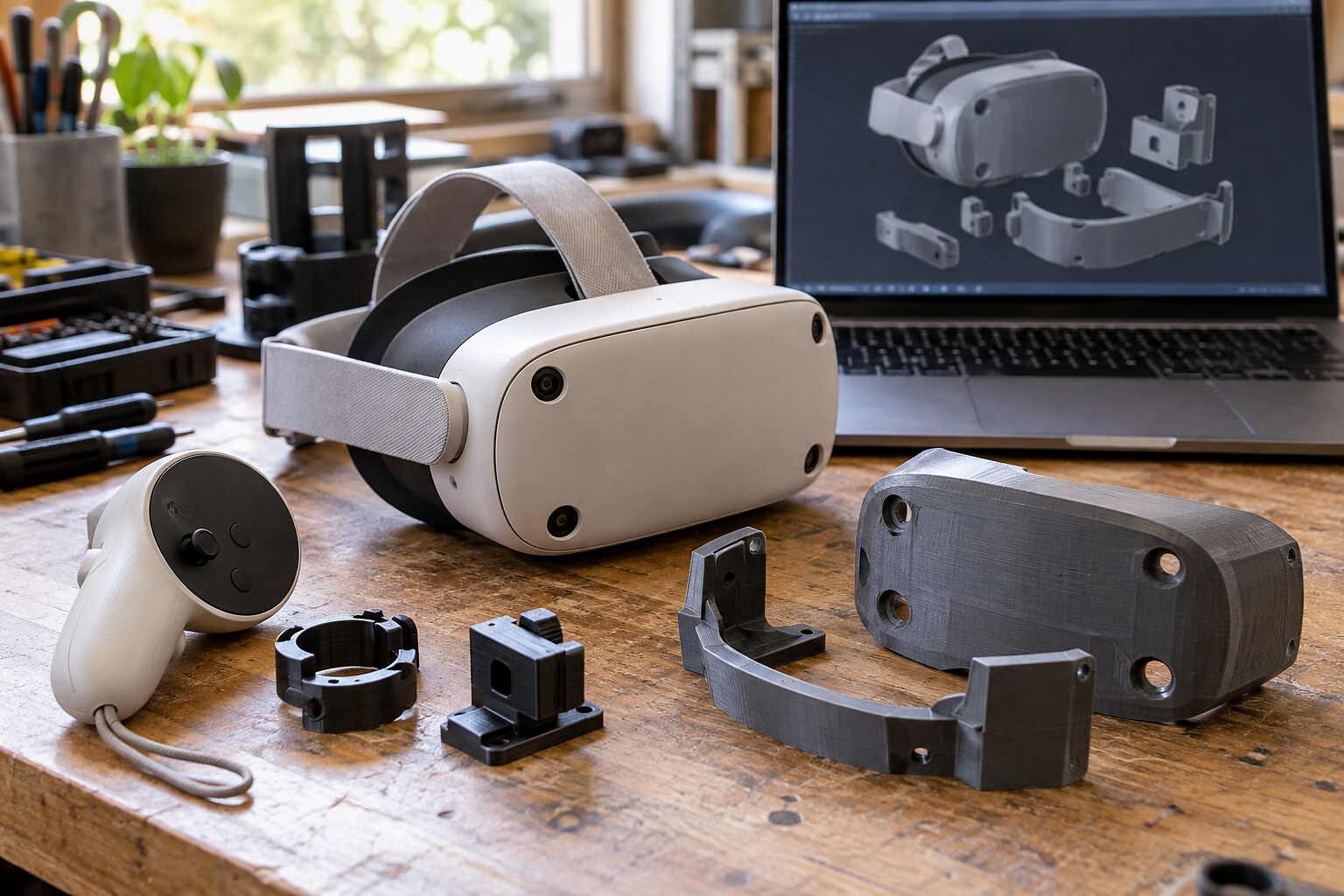

CAD-модели Steam Frame для точной посадки

Пятый проект отличается от автомобильных аксессуаров тем, что Valve предоставила прежде всего техническую основу для дальнейшего проектирования. Компания опубликовала STEP-модели гарнитуры виртуальной реальности Steam Frame, её оголовья и контроллеров.

Такие материалы позволяют учитывать геометрию существующего устройства при создании креплений, футляров и других аксессуаров. Разработчику не обязательно самостоятельно восстанавливать форму корпуса измерениями или 3D-сканированием.

Почему точная модель корпуса ещё не гарантирует совместимость

Опубликованная CAD-геометрия описывает объект, с которым предстоит сопрягать новую деталь. Она сама по себе не определяет назначение будущего аксессуара, способ крепления и допустимые ограничения его конструкции.

Для контроллеров Steam Frame задокументировано расположение инфракрасных светодиодов системы отслеживания. Это особенно существенно при разработке накладок: внешне подходящая деталь может закрыть элементы, необходимые для работы контроллера.

Кроме того, в передней части гарнитуры расположен доступный пользователю порт расширения. Документация охватывает интерфейсы MIPI для камеры и PCI Express, а для разработчиков подготовлены примеры подключения в KiCad и Altium.

В результате проектирование аксессуара выходит за пределы простой проверки размеров. При создании механического элемента необходимо учитывать расположение датчиков и интерфейсов, а при добавлении электроники — соответствующую техническую документацию.

Практическая ценность публикации Valve заключается в возможности начинать проект с известной геометрии устройства. Однако работоспособность конкретного напечатанного аксессуара подтверждается только после его изготовления и проверки.

Как организовать работу с 3D-печатной оснасткой

Сравнение пяти проектов позволяет выделить последовательность действий для подготовки собственного изделия. Это редакционный алгоритм проверки, а не универсальные параметры печати: конкретные размеры, материалы и нагрузки должны определяться задачей.

1. Определить функцию. Сформулировать, что должна делать деталь: направлять инструмент, передавать вращение, удерживать компонент или размещаться на корпусе устройства.
2. Выбрать геометрическую основу. Проверить наличие готовой модели, официального STEP-файла или модели отдельного компонента. Если готовой геометрии недостаточно, определить, какие сопряжения требуют измерений.
3. Установить ограничения. Для механизма оценить сопряжение с подвижными частями, для крепления — монтажные отверстия, для аксессуара электроники — расположение датчиков и разъёмов.
4. Разделить задачи по технологиям. Определить, какие элементы можно печатать, а какие должны изготавливаться другим способом. В проекте трафарета печать оснастки и лазерное формирование отверстий являются разными операциями.
5. Проверить физическую посадку. До полноценного использования убедиться, что изготовленная деталь соответствует сопрягаемым элементам и не мешает работе соседних узлов.
6. Проверить функцию в составе устройства. Для каждого изделия заранее определить проверяемый результат: ровность листа, движение ленты, крепление радиатора, размещение аксессуара или сохранение функций контроллера.

Последовательность помогает избежать ситуации, когда хорошо напечатанная деталь оказывается непригодной для своего назначения. Качество поверхности и внешнее сходство с цифровой моделью не подтверждают надёжность крепления или правильность взаимодействия с другим оборудованием.

Типичные ошибки и проверка результата

Ошибка 1. Путать исходную геометрию и готовое изделие

STEP-файлы Steam Frame позволяют проектировать аксессуары, но не заменяют разработку самих аксессуаров. Аналогично, готовая модель автомобильного держателя не подтверждает качество её исполнения на конкретном принтере.

Проверка: сопоставить назначение файла с ожидаемым результатом. Определить, требуется ли дополнительное моделирование, выбор способа крепления или адаптация посадочной геометрии.

Ошибка 2. Проверять только напечатанный компонент

Шкив ленточного напильника должен работать совместно с двигателем, опорами и лентой. Кронштейн жидкостного охлаждения — совместно с водоблоком, радиатором и корпусом. Исправность отдельной детали не подтверждает исправность всей конструкции.

Проверка: оценить сборку как систему. В случае подвижного механизма учитывать крепление и движение элементов; в случае охлаждения — монтаж, герметичность и фактическую работу оборудования.

Ошибка 3. Переносить чужие результаты на другое оборудование

Снижение температуры примерно на 60 °C зафиксировано в конкретной переделке ноутбука Metabox. Это не характеристика 3D-печатных креплений вообще. Для самодельного ленточного напильника, напротив, точные рабочие характеристики в переданных материалах не указаны.

Проверка: разделить измеренные результаты автора, заявленные особенности конструкции и параметры, которые ещё предстоит определить самостоятельно.

Ошибка 4. Не учитывать особенности исходного устройства

Пример Steam Frame показывает, что физически подходящая накладка может мешать системе отслеживания, если перекрывает инфракрасные светодиоды. В переделке ноутбука важными оказались напряжение питания и размещение соседних компонентов.

Проверка: до изготовления установить, какие элементы должны оставаться доступными, видимыми или функционально независимыми от новой детали.

Ошибка 5. Использовать универсальные настройки без исходных данных

Рассмотренные проекты не предоставляют единого набора параметров печати для всех типов оснастки. Их назначение, механическая работа и условия эксплуатации различаются. Поэтому нельзя обоснованно назначить одну универсальную толщину стенки, материал или процент заполнения по этим примерам.

Проверка: сначала установить функцию и условия работы детали, затем выбрать параметры изготовления и подтвердить результат применительно к конкретной сборке. Для потенциально опасных механизмов одной проверки внешнего вида недостаточно.

Итоги: какой подход выбрать

Пять проектов показывают три практически различающихся сценария. Первый — печать вспомогательного инструмента для отдельной операции, как в случае резака для алюминия. Второй — изготовление механического элемента или крепления, которое должно работать с существующим оборудованием: шкива ленточного напильника или переходников системы охлаждения. Третий — создание пользовательского аксессуара на основе готовой модели либо официальной CAD-документации, как в проектах Škoda и Valve.

Для простого аксессуара рационально начинать с готового файла и проверки совместимости. Для новой механической сборки главным становится взаимодействие напечатанной детали с остальными компонентами. Для оснастки, участвующей в технологическом процессе, необходимо проверять качество операции, которую она помогает выполнить.

Самый полезный вывод из этих примеров — оценивать 3D-печать по решённой задаче, а не по сложности напечатанной формы. Небольшой шкив может оказаться важнейшим элементом переделанного инструмента, простой резак — упростить подготовку металлической заготовки, а точная цифровая модель корпуса — сократить объём ручного проектирования. Но все эти преимущества становятся практическими только после проверки физической детали в её реальных условиях работы.
