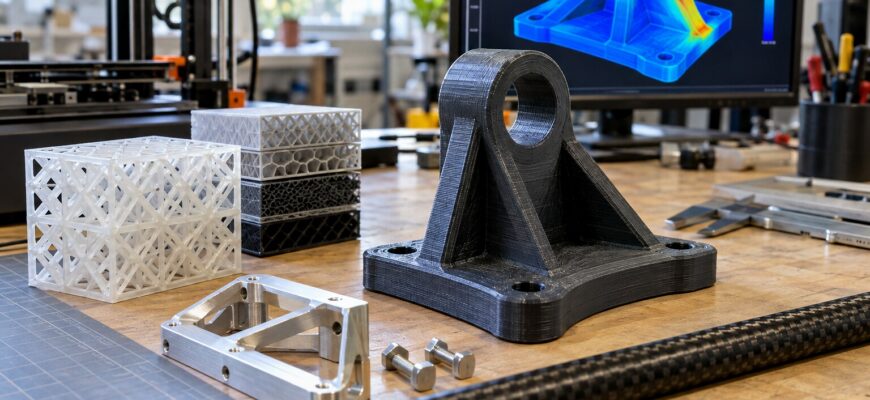

Как проверить прочность 3D-печатной детали: нагрузки, заполнение и усиление

Привет, на связи Папа Карло. Чтобы проверить прочность 3D-печатной детали, сначала определите, какие нагрузки она должна воспринимать и как будет закреплена. Затем оцените напряжения и перемещения в цифровой модели, проверьте выбранную внутреннюю структуру, а после изготовления отдельно исследуйте качество печати и поведение детали в сборке. Расчёт помогает обнаружить потенциально слабые участки, но не гарантирует, что готовое изделие выдержит реальные условия эксплуатации.

1. Определяем назначение детали и допустимый уровень риска

Первая задача возникает ещё до выбора материала и настроек принтера. Нужно сформулировать, какую функцию выполняет изделие. Декоративная накладка, держатель кабеля и приводной шкив могут быть изготовлены аддитивным методом, однако требования к ним существенно различаются.

Например, Škoda представила коллекцию готовых моделей небольших автомобильных аксессуаров, включая держатель USB-кабеля и органайзер для монет. Их назначение связано с размещением мелких предметов в салоне. Для такого изделия первоочередными вопросами становятся соответствие размеров, удобство установки и пригодность к предусмотренному использованию. Но наличие готового файла не означает, что любой материал и любой режим печати обеспечат одинаковые свойства.

Другой пример — напечатанный шкив самодельного ленточного напильника, изготовленного из электрического миксера. Шкив закрепляется на валу двигателя и приводит в движение абразивную ленту. Здесь уже необходимо рассматривать передачу усилия, крепление на валу и устойчивость вращающегося узла. Требования к проверке будут существенно строже, чем для неподвижного органайзера.

Если отказ изделия способен вызвать травму, повреждение дорогого оборудования или потерю управления механизмом, одной домашней оценки геометрии недостаточно. Потребуются обоснованные критерии прочности и соответствующая проверка специалистами.

2. Описываем нагрузки и способы закрепления

Где деталь закреплена, а где нагружена

Начните с перечисления точек крепления, контактных поверхностей и областей передачи усилия. У кронштейна это могут быть отверстия под крепёж и площадка для закрепляемого объекта. У приводного шкива — соединение с валом и поверхность контакта с лентой. У корпусной детали — места соединения с каркасом или соседними элементами.

Важно отличать неподвижное закрепление от обычного контакта. Если в расчёте зафиксировать участок, который в действительности может перемещаться, цифровая модель получит условия, отличающиеся от реальной сборки. Тогда даже детализированная карта напряжений будет описывать другую конструкцию.

Разделяем условия эксплуатации

Инструмент линейного статического анализа помогает оценить конструкцию при заданных нагрузках и ограничениях. Но сам по себе такой расчёт не описывает все эффекты вращения, повторных циклов нагружения и возможных ударных воздействий.

Если предполагаются разные рабочие положения, их следует рассматривать как отдельные расчётные случаи, а не объединять в одно произвольное усилие. При отсутствии достоверных исходных величин лучше прямо указать, что количественная проверка прочности пока невозможна, чем подставлять неподтверждённые значения.

3. Проводим расчёт до подготовки модели к печати

С 28 сентября 2026 года пользователям браузерной платформы sphereneNXT версии 2.0.0 доступен модуль Simulation для линейного статического анализа. Он позволяет выполнять расчёт непосредственно в среде проектирования внутренних структур, не перенося геометрию в отдельную расчётную программу.

Последовательность расчёта

1. Подготовьте исходную геометрию. Проверьте, соответствует ли модель предполагаемому изделию и присутствуют ли области крепления и передачи нагрузки.
2. Создайте расчётный случай. Укажите, какие поверхности, узлы или другие элементы модели воспринимают ограничения и приложенные силы.
3. Подготовьте расчётную сетку. В sphereneNXT предусмотрены линейные и квадратичные тетраэдральные элементы, локальное сгущение сетки и проверка её качества.
4. Выполните анализ исходной детали. Изучите полученные напряжения и перемещения, обращая внимание на участки, которые требуют дальнейшей проверки.
5. Измените внутреннюю структуру. После её создания проведите повторный расчёт при сопоставимых условиях.
6. Сравните результаты. Зафиксируйте, как изменилась механическая реакция модели и какие области остаются потенциально проблемными.

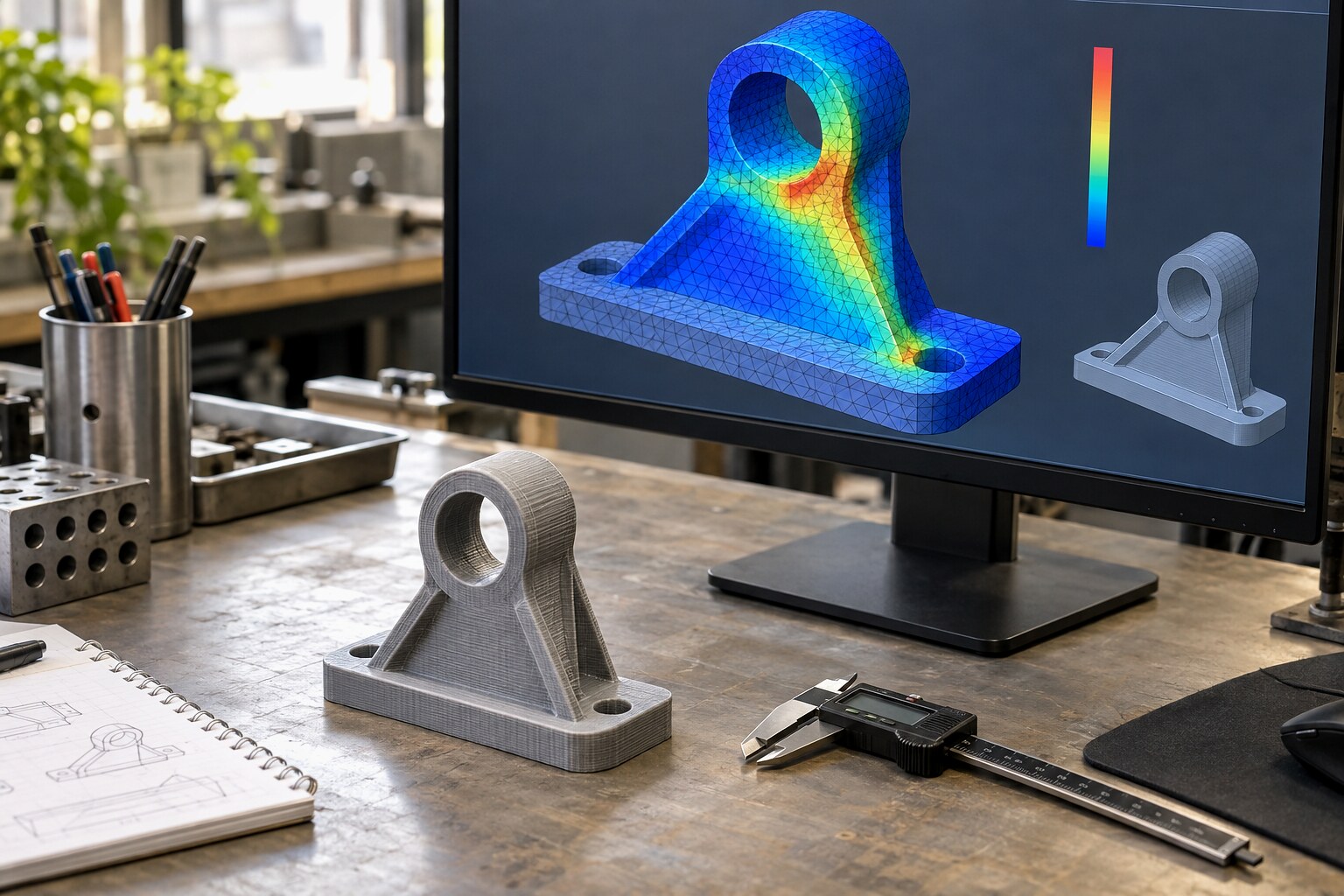

Однако цветная карта напряжений не является самостоятельным сертификатом прочности. Интерпретировать её следует с учётом приложенных нагрузок, ограничений, параметров расчётной модели и качества сетки. Без обоснованных характеристик материала и критериев допустимого состояния нельзя превращать численные результаты в утверждение о гарантированной надёжности.

4. Выбираем внутреннюю структуру с учётом нагрузок

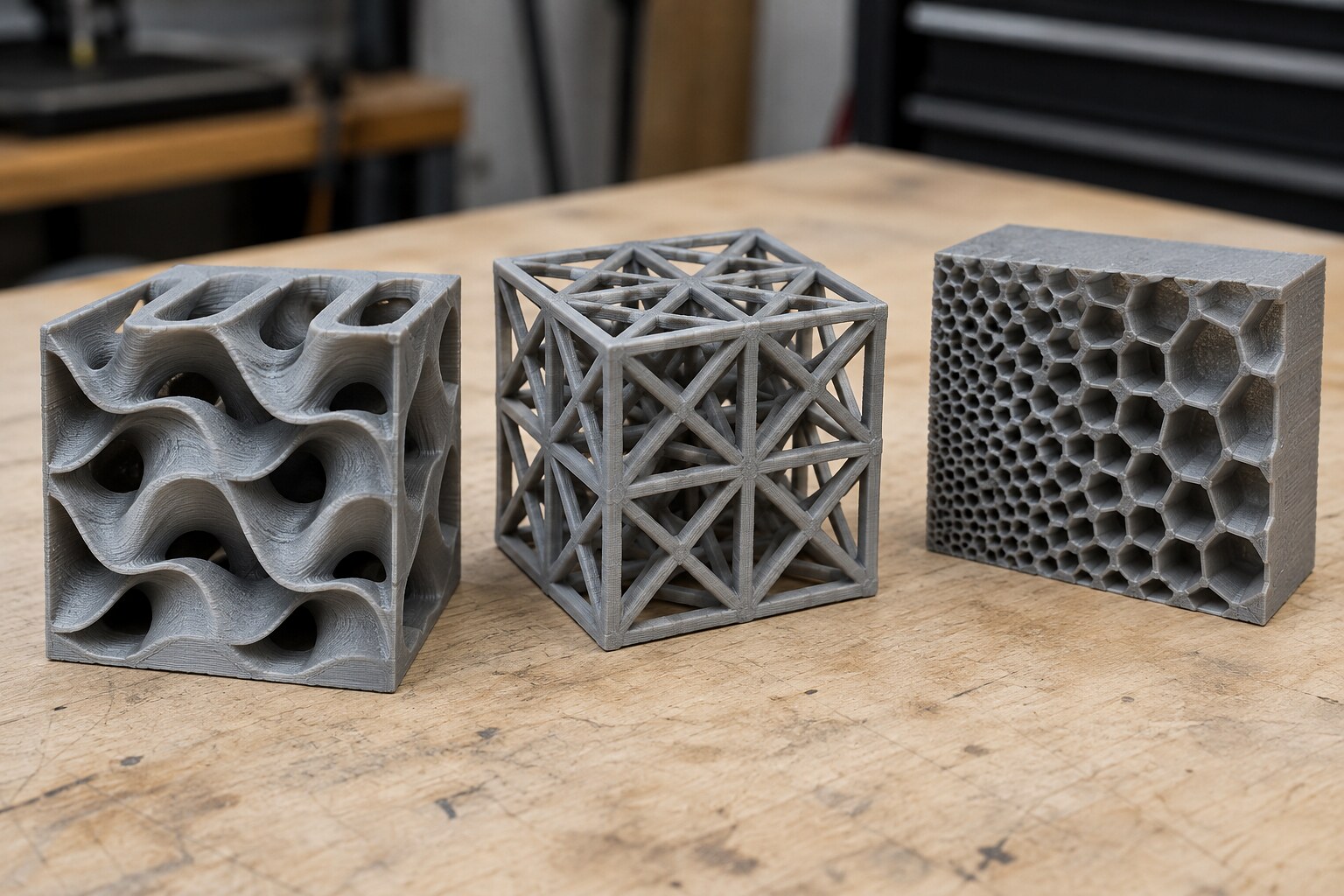

В sphereneNXT поддерживаются структуры Adaptive Density Minimal Surfaces (ADMS), периодические минимальные поверхности TPMS, балочные конструкции и окружающая их геометрия. Их можно учитывать в расчёте механического поведения модели.

Чем различаются подходы

ADMS представляет направление адаптивного формирования внутренних структур. Его смысл для проектирования заключается в возможности работать с распределением внутренней геометрии, учитывая требования к конструкции.

TPMS использует геометрию периодических минимальных поверхностей. При выборе подобных структур важно оценивать не только их форму, но и результат расчёта для конкретной детали.

Балочные структуры позволяют формировать внутреннюю геометрию из связанных элементов. Их поведение также необходимо исследовать в рамках заданных условий нагружения.

Как сопоставлять два варианта

Сохраните исходную версию модели, создайте альтернативный вариант внутренней структуры и примените к обоим одинаковые условия закрепления и нагружения. После расчёта сравните напряжения, перемещения и расположение критичных областей. Если структура уменьшает количество материала, но одновременно приводит к нежелательному изменению деформации, такая экономия не должна автоматически считаться улучшением.

5. Решаем, когда пластик нужно дополнить другим материалом

Такой подход использован в проекте Kingchaser — радиоуправляемом реактивном самолёте, большую часть корпуса которого изготавливают из PETG. Для усиления планера применяются карбоновые стержни и алюминиевая рама.

Для Kingchaser одной из целей заявлена скорость порядка Mach 0,8. Но опубликованные сведения не подтверждают достижения этой скорости в полёте. Поэтому проект следует рассматривать как пример конструктивного решения, а не как доказательство того, что выбранная комбинация материалов уже выдержала заявленный режим.

Как продумать гибридную конструкцию

1. Определите участки, где требуется дополнительная жёсткость или передача значительных усилий.
2. Выясните, какие функции выполняет напечатанная часть, а какие предполагается передать металлическому или карбоновому элементу.
3. Предусмотрите геометрию соединений между материалами.
4. Проверьте не только основной усилитель, но и места его крепления к пластиковым компонентам.
5. Рассматривайте собранную конструкцию как отдельный объект проверки, а не как сумму предварительно оценённых деталей.

6. Практический пример: проверяем конструкцию приводного шкива

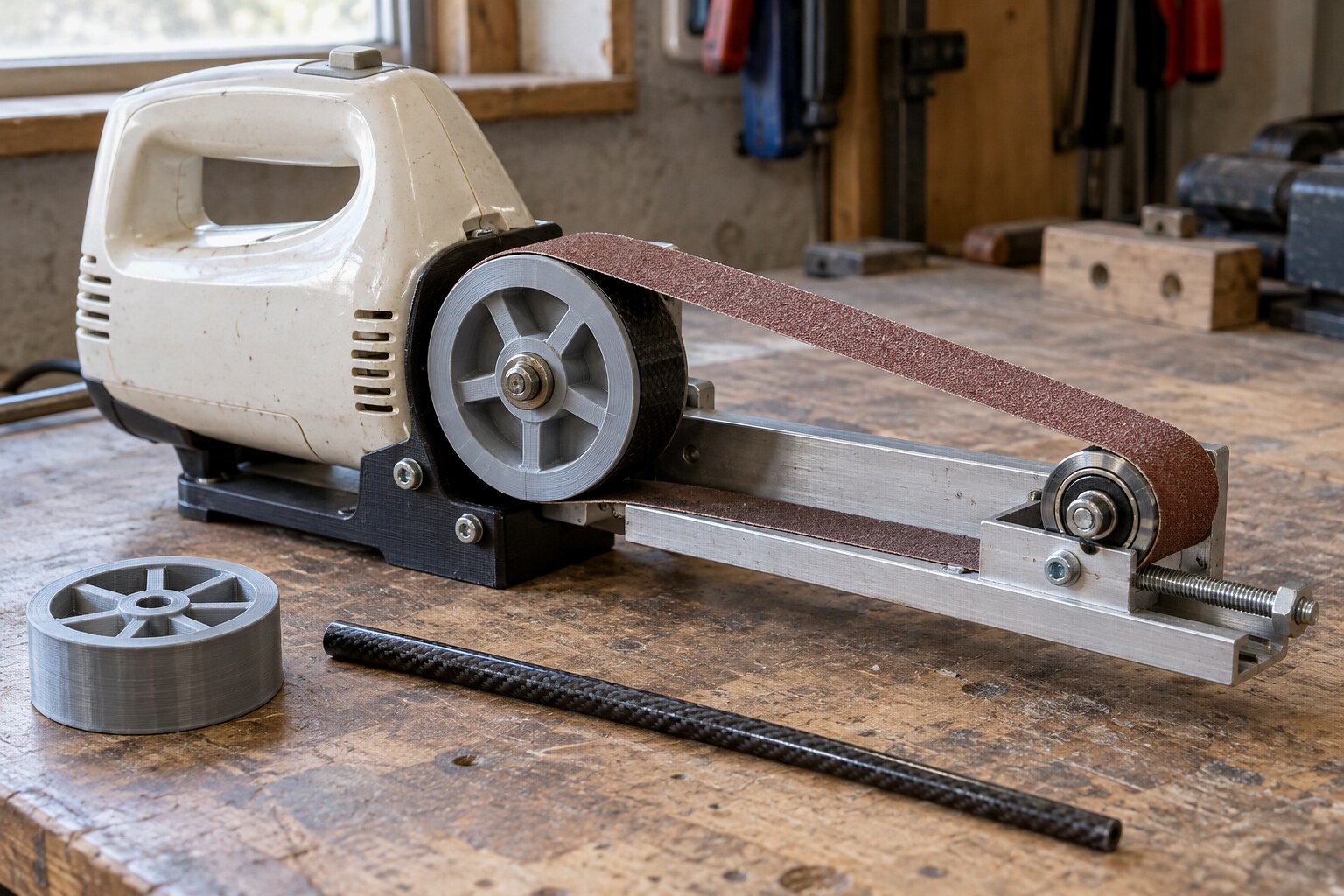

Рассмотрим опубликованный проект переделки старого электрического миксера в компактный ленточный напильник. Его автор сохранил оригинальный корпус прибора, который одновременно служит рукояткой и удерживает электродвигатель.

Ведущий шкив изготовлен на 3D-принтере и закреплён на валу двигателя. На другом конце направляющей расположен подшипник в алюминиевом П-образном профиле. Натяжение абразивной ленты регулируется механизмом с резьбовым стержнем.

Что проверить до запуска

Геометрия шкива. Нужно установить соответствие посадочного отверстия валу конкретного двигателя, а также оценить геометрию поверхности, взаимодействующей с лентой. Модель из другого проекта нельзя считать автоматически совместимой с имеющимся прибором.

Фиксация на валу. Следует отдельно оценить способ крепления напечатанного компонента. Проверка формы шкива без проверки соединения оставляет существенную часть механической задачи нерешённой.

Направляющая. Положение подшипника, геометрия алюминиевых профилей и взаимное расположение опор влияют на работу ленточного механизма. Поэтому необходимо проверить сборку целиком.

Натяжение. Резьбовой механизм регулирует положение элемента конструкции. Но сведения о точном диапазоне регулировки и допустимом натяжении в описании проекта отсутствуют.

Защита движущихся элементов. До практического использования необходимо оценить опасности открытой абразивной ленты и вращающихся компонентов. Электрическую безопасность переделанного прибора также нельзя считать подтверждённой только потому, что исходный корпус двигателя сохранился.

Для проекта доступны перечень компонентов и трёхмерная модель приводного шкива. При этом конкретные размеры, скорость движения ленты и рабочие характеристики в предоставленных сведениях не раскрыты. Следовательно, они не могут служить готовыми нормативами для повторения конструкции.

7. Проверяем изготовленную деталь отдельно от компьютерного расчёта

Первичный осмотр

После изготовления проверьте, соответствует ли деталь требуемой форме и размерам, нет ли заметных повреждений или дефектов в важных областях. Особое внимание уделяйте посадочным местам, отверстиям, тонким участкам и поверхностям соединения с другими компонентами.

Проверка в сборке

Сопоставьте фактическое положение детали с проектной геометрией. Установите, совпадают ли крепления и контактные поверхности, не требует ли установка незапланированного деформирования изделия и не мешает ли оно перемещению соседних механизмов.

Для неподвижного аксессуара критерии могут ограничиваться соответствием размерам и предусмотренным способом крепления, если последствия отказа незначительны. Для вращающегося инструмента, нагруженного узла или другой ответственной системы понадобятся более строгие проверки с заранее определёнными допустимыми состояниями.

Испытания и подтверждение работоспособности

Критерии проверки необходимо установить до начала испытания: какое поведение считается нормальным, какие признаки означают прекращение проверки и кто отвечает за оценку результата. Для потенциально опасных механизмов условия испытаний должны определяться специалистами с учётом соответствующих рисков.

8. Типичные ошибки при оценке прочности

Ошибка первая — выбирать заполнение до определения нагрузки. Внутренняя структура имеет смысл только в связи с условиями эксплуатации. Само по себе сложное заполнение не гарантирует улучшения результата.

Ошибка вторая — доверять расчёту с произвольными ограничениями. Если моделируемое закрепление не соответствует реальной сборке, расчёт может показать поведение, которое не имеет отношения к будущему изделию.

Ошибка третья — сравнивать несопоставимые варианты. Когда одновременно изменены внешняя геометрия, нагрузки и заполнение, трудно определить, какой фактор вызвал разницу в напряжениях и перемещениях.

Ошибка четвёртая — считать армирование универсальным решением. Карбоновый стержень или металлическая рама не устраняют автоматически проблемы соединений с печатными компонентами.

Ошибка пятая — считать статическую симуляцию полноценным испытанием. Расчёт в sphereneNXT оценивает модель при заданных условиях. Реальная печать, сборка и эксплуатация создают дополнительные обстоятельства, которые необходимо проверять отдельно.

9. Пошаговый чек-лист проверки результата

1. Запишите назначение. Укажите, что делает деталь и какие последствия может иметь её отказ.
2. Опишите сборку. Зафиксируйте точки крепления, контактные поверхности и положение соседних компонентов.
3. Определите воздействие. Выделите известные нагрузки и условия, для которых пока отсутствуют проверенные данные.
4. Подготовьте цифровую модель. Проверьте геометрию перед формированием внутренней структуры.
5. Создайте расчётные случаи. Применяйте только обоснованные силы и ограничения.
6. Оцените исходную конструкцию. Изучите напряжения, перемещения и области, требующие внимания.
7. Сравните внутренние структуры. Повторите расчёт после изменения заполнения, сохраняя сопоставимые условия.
8. Рассмотрите усиление. Если необходимо, определите роль металлических или композитных компонентов и проверьте их соединения.
9. Проверьте изготовление. Осмотрите деталь, измерьте необходимые размеры и сопоставьте результат с моделью.
10. Оцените собранный узел. Проверьте соответствие креплений, положения компонентов и предусмотренного взаимодействия деталей.
11. Организуйте необходимые испытания. Для ответственных изделий заранее определите критерии приемки и безопасные условия проверки.
12. Зафиксируйте вывод. Разделите подтверждённые результаты, выявленные недостатки и характеристики, которые остаются неизвестными.

10. Итог: какую проверку выбирать для разных деталей

Для простых аксессуаров разумно начинать с соответствия геометрии и проверки установки. Для функциональных кронштейнов и нагруженных компонентов требуется определение условий работы и, когда это обосновано, расчёт механического поведения. Для сложных конструкций полезно сравнивать внутренние структуры и рассматривать гибридную компоновку с дополнительными несущими элементами.

Главный критерий качества проекта — не сложность модели и не красота расчётной визуализации, а наличие проверяемых требований и подтверждённого результата. Если требуемая нагрузка, условия эксплуатации или свойства готового изделия неизвестны, это следует фиксировать как ограничение проекта, а не подменять предположением о достаточной прочности.
