Привет. Я Папа Карло, и в моей мастерской светящийся пластик бывает не ради красоты на полке, а под реальные задачи: метки, декоративка, корпуса и всякая ночная мелочёвка, которую надо видеть в темноте. Сразу дам короткий ответ. Светонакопительный PETG почти всегда печатается спокойнее, когда у тебя уже стоит стойкое сопло, катушка просушена, а тракт подачи не трёт нить на каждом повороте. Если печатать такой катушкой часто, латунь уходит в расходники очень быстро.
Ниже покажу, когда обычный nozzle уже пора снимать, почему у светящегося PETG появляются затыки и щелчки экструдера, с каких настроек стартовать и какой набор действий реально держит стабильную подачу филамента.
Содержание
- Почему светонакопительный PETG такой злой к железу
- Когда латунный nozzle уже не канает
- Как сохранить стабильную подачу и не слушать щелчки экструдера
- Стартовые настройки, с которых я бы начал
- Какое сопло брать под такой пластик
- Ошибки, на которых сыпется качество печати
- FAQ по светящемуся PETG
- Мой рабочий вывод из мастерской
Почему светонакопительный PETG такой злой к железу
С обычным PETG всё более-менее понятно: выставил температуру, причесал ретракт, подсушил катушку — и поехали. А вот светонакопительный PETG уже другая песня. Внутри у него не просто пигмент, а твёрдый минеральный наполнитель, тот самый люминофор. На форумах и в обсуждениях народ часто пишет примерно одно и то же: «люминофор стирает сопло», «светящийся PETG забивает 0.4», «после катушки геометрия поплыла». Такая добавка реально работает как абразивный пластик для 3D принтера.
Самый частый сценарий выглядит так. Человек ставит привычное латунное сопло 0.4 мм, загружает красивую зелёную катушку, ловит приличный результат на старте, а потом получает рост нитей, распухшую линию, потерю мелких деталей или недоэкструзию на длинной детали. Снаружи кажется, что пластик капризный. А по факту часто уже подношено сопло, внутри растёт шероховатость канала, плюс нить сама по себе идёт туже из-за наполнителя.
Есть и второй прикол: светящийся PETG любит влагу почти так же, как обычный PETG, а вот прощает её хуже. Влажная катушка даёт пузырьки, шершавую линию, сопли на переходах и скачки давления в хотэнде. Вот откуда рождается классическая история «щелкает экструдер PETG», хотя человеку кажется, что дело только в температуре.
Когда латунный nozzle уже не канает
Я бы не тянул с заменой, если выполняется хотя бы один из трёх пунктов. Первый — ты печатаешь светонакопительным PETG не один тестовый брелок, а катушку всерьёз. Второй — нужна повторяемая геометрия, а не просто «вроде похоже». Третий — у тебя уже были затыки на 0.4 мм или появлялось чувство, что подача идёт рывками.
Вот признаки, что латунь пора отправлять отдыхать:
- После пары крупных моделей линия стала шире, хотя флоу и слой не менялись.
- На тех же настройках выросла волосня, и её стало больше именно со светящейся катушкой.
- Мелкие углы поплыли, а верхние слои начали ложиться жирнее.
- Появились редкие затыки на частых ретрактах, поддержках и мелкой нарезке.
- Экструдер подщёлкивает, хотя катушка крутится, а шестерня вроде чистая.
В моей практике под такой материал рабочий минимум — закалённое сопло. Если печати редкие, этого обычно хватает. Если светящийся пластик идёт у тебя потоком, а принтер реально пашет, тогда уже стоит смотреть на карбид вольфрама или сопла с сверхтвёрдым наконечником. Они дороже, зато живут дольше и меньше меняют картину печати по мере износа.
Отдельная тема — диаметр. Когда меня спрашивают, нужен ли nozzle 0.6 мм для glow filament, я отвечаю так: не всегда обязателен, но очень часто это самый спокойный вариант. Да, 0.4 мм тоже может работать. Но 0.6 мм лучше пережёвывает частицы наполнителя, реже ловит засор сопла PETG и даёт более ровную подачу на длинных прогонах. Если задача не про микронадписи, а про стабильность и ресурс, я бы первым делом смотрел именно в сторону 0.6 мм.
Ещё момент, который многие недооценивают: изнашивается не только сопло. У абразивного филамента под нагрузкой страдают PTFE-трубки, канавки на шестерне и вообще весь путь, где нить трётся о поверхность.
Как сохранить стабильную подачу и не слушать щелчки экструдера
Тут я действую как мастеровой, а не как шаман. Сначала убираю самые частые механические причины, потом уже кручу профиль. Если у тебя Bowden, смотри на изгибы трубки. Чем резче поворот и длиннее путь, тем охотнее светонакопительный PETG начинает идти с натягом. Если direct drive — проверь прижим шестерни и чистоту зубьев. Наполнитель жрёт металл и любит оставлять пыль от стружки пластика.
Дальше сушка. Когда меня спрашивают, как сушить PETG перед печатью, я отвечаю просто: сушилка или дегидратор, а не надежда на авось. Нормальная отправная точка — примерно 55–65 °C на 6 часов, а если катушка полежала открытой и в помещении сыро, я иногда даю больше времени. После сушки светящийся PETG почти всегда ведёт себя спокойнее: меньше плюётся, меньше тянет нити и ровнее держит поток.
Следом иду в ретракты. PETG тянет сопли — это факт. Но если пытаться задавить каждую нитку огромным откатом, можно получить обратный эффект: расплав дёргается в канале, нить шлифуется шестернёй, а потом начинается серия микрозатыков. Для direct drive я обычно стартую с коротких откатов, для Bowden — умеренных. Смысл простой: лучше сократить число тяжёлых ретрактов и поднять скорость холостых перемещений, чем устраивать длинные откаты.
Ещё один рабочий трюк — не гнаться за запредельным объёмным потоком. Светящийся PETG и так идёт с наполнителем, а значит расплав не любит, когда его пытаются продавить как обычный PLA на спортивном режиме. Снизил скорость на внешних стенках, не лупишь огромный volumetric flow, дал хотэнду плавный режим — и подача становится заметно ровнее.
Мой быстрый чек-лист по стабильной подаче такой:
- Катушка сухая и хранится в коробке с осушителем.
- Сопло стойкое, а не латунь, которая уже съедена прошлой катушкой.
- Диаметр 0.6 мм рассматривается в первую очередь, если печатаешь часто.
- Тракт подачи гладкий, с мягкими изгибами и чистой шестернёй.
- Ретракт умеренный, а travel speed не ленивый.
- Температура не занижена, иначе шестерня начнёт точить нить вместо нормальной протяжки.
Стартовые настройки, с которых я бы начал
Тут не будет сказки про одну волшебную цифру. Но стартовый коридор, от которого удобно плясать, есть. Для большинства катушек светящегося PETG я бы начал с температуры сопла примерно 235–250 °C и стола 75–85 °C. Если видишь, что расплав идёт туго, а экструдер уже нервничает, температуру лучше чуть поднять, чем сразу душить скорость подачи вручную.
По скорости я люблю умеренный режим. Для стенок и сложных мест — около 30–50 мм/с, для более простых проходов можно выше, если хотэнд тянет это спокойно. Слишком бодрая печать на таком материале часто даёт ложное ощущение, что принтер «может», а потом в середине модели словишь пропуски и привет, недоэкструзия.
Охлаждение держу аккуратно. PETG в целом не фанат мощного обдува, если ты хочешь нормальную межслойку. Но и полностью душить вентилятор не всегда выгодно: на мелких деталях начнёт мазать углы и плыть верх.
Если нужен совсем короткий пресет для старта, я бы взял такой:
- Сопло: 0.6 мм, закалённая сталь.
- Температура сопла: 240–245 °C.
- Стол: 80 °C.
- Скорость внешних стенок: 35–40 мм/с.
- Ретракт direct drive: 0.8–1.2 мм.
- Ретракт Bowden: 2.5–4 мм, но смотреть по тракту и хотэнду.
- Сушка: 55–65 °C, около 6 часов.
А дальше уже смотришь на симптомы. Нити и капли — сперва проверь влажность и температуру. Щелчки подачи — смотри на заниженную температуру, грязную шестерню, слишком злой ретракт и трение по тракту. Пошла рваная линия — проверь, не умерло ли сопло, и не гуляет ли флоу из-за частичного затыка.

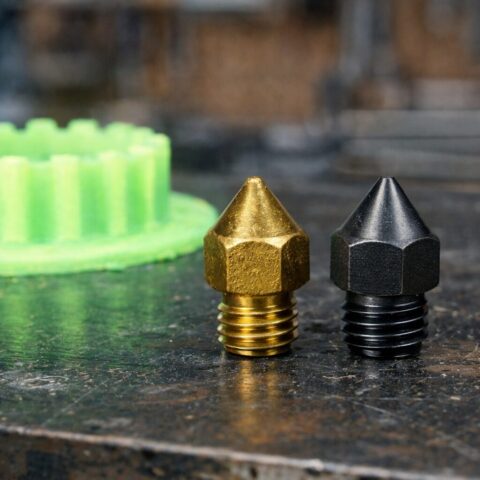

Какое сопло брать под такой пластик
| Тип сопла | Когда беру | Что нравится | Что бесит |
|---|---|---|---|
| Латунь | Только для пары пробных миниатюр на свой страх и риск | Дешёвое, быстро прогревается | Износ на абразиве приходит слишком рано |
| Закалённая сталь | Рабочий минимум для регулярной печати | Нормальный баланс цены и ресурса | Иногда просит чуть больше температуры |
| Карбид вольфрама | Когда светящийся пластик идёт часто и важна повторяемость | Высокая стойкость, хороший ресурс | Ценник уже кусается |
| Сверхтвёрдый наконечник | Для постоянной работы и больших объёмов | Очень живучий вариант | Дорого, не всем реально нужно |
Если резюмировать совсем по-мастеровому, то схема простая. Печатаешь светящийся PETG раз в сезон — ставь закалёнку и не мудри. Печатаешь много, продаёшь тираж или гоняешь прототипы пачками — думай про более серьёзное сопло и контроль всего тракта. Потому что тут деньги улетают не только на расходник, но и на сорванные часы печати.
Ошибки, на которых сыпется качество печати
Самая частая ошибка — относиться к светящемуся PETG как к обычному PETG с красивым цветом. Нет, это уже материал с характером. Вторая ошибка — печатать влажной катушкой и потом крутить профиль до упора, хотя проблема не в слайсере. Третья — пытаться вылечить всё одним ретрактом. Четвёртая — забывать, что подтачивается не только сопло, но и шестерня подачи, и PTFE.
Ещё народ часто пропускает простой момент: если после обычных пластиков принтер работает как часы, а на светящемся начинается цирк, это не повод сразу ругать принтер. Очень часто причина лежит в сочетании трёх вещей: мелкое сопло, сырой филамент и слишком агрессивный профиль с частыми откатами. Убери хотя бы одну из этих проблем — и печать уже становится заметно чище.
Я ещё не советую долго держать такой материал в открытой подаче между проектами. Катушка красиво светится, лежит на виду, а потом выходит на печать и начинает шипеть. Храни сухо, время от времени осматривай тракт и не ленись менять сопло раньше, чем модель сама сообщит о беде кривыми стенками.
FAQ по светящемуся PETG
Можно ли печатать светонакопительным PETG на 0.4 мм?
Можно, если катушка нормальная, сопло свежее, а модель не забита микроэлементами и частыми ретрактами. Но на 0.6 мм обычно спокойнее и по ресурсу, и по подаче.
Закалённое сопло обязательно?
Если это разовая проба на маленькой модели, народ иногда печатает и на латуни. Но для нормальной регулярной работы я бы закалённое сопло считал базой, а не роскошью.
Почему после сушки качество резко улучшается?
PETG любит тянуть влагу. Вода в нити даёт пузырьки, нестабильный выход расплава и лишние нити на переходах. После сушки поток становится ровнее, а экструдеру легче жить.
Почему экструдер щёлкает именно на мелких деталях?
Обычно там много коротких проходов и ретрактов. Давление в хотэнде скачет, нить трётся сильнее, и если температура на грани или есть лишнее сопротивление, шестерня начинает срываться.
Нужен ли закрытый корпус принтера?
Для самого эффекта свечения — нет. Для стабильности PETG на некоторых принтерах закрытый объём помогает, но фанатизма тут не надо. Куда важнее сухая катушка, адекватный профиль и нормальное сопло.
Мой рабочий вывод из мастерской
Если коротко, то светонакопительный PETG — штука классная, но уважения к железу требует больше, чем обычный PETG. Я бы не ждал, пока латунный nozzle начнёт портить геометрию: для регулярной печати сразу ставил бы стойкое сопло, а при серьёзной загрузке смотрел бы на решения уровнем выше. Чтобы сохранить стабильную подачу, держи катушку сухой, не перебарщивай с ретрактом, не насилуй мелкое сопло на каждой задаче и следи за трением по тракту.
И вот тогда светящийся PETG начинает радовать как надо: не только вау-эффектом в темноте, но и нормальной, предсказуемой печатью, за которую не стыдно ни перед собой, ни перед заказчиком.
