Привет. История знакомая: катушку уже прогрел, сушилка честно отработала цикл, а на печати всё равно слышно шипение, из сопла летят мелкие плевки, на стенках полезли пузырьки, а поверхность стала рыхлой. Я в мастерской в такой момент не спешу валить всё на «плохой пластик». Когда филамент после сушки пузырит, проблема часто сидит не в самой катушке, а на маршруте от сухого бокса до хотэнда.
Что делаю я: сначала смотрю, не добирает ли сушка по времени и температуре, потом проверяю участок выхода из бокса, PTFE-трубку, шестерни экструдера, холодную зону хотэнда и уже после этого лезу в профиль печати. Ниже будет короткий маршрут проверки, мои рабочие признаки, чем остаточная влага в тракте подачи отличается от перегрева, и чек-лист, который реально экономит пластик и нервы.
Оглавление
- Почему после сушки пузырение не исчезает
- Где в тракте подачи прячется остаточная влага
- Что ещё маскируется под влажный филамент
- Мой чек-лист проверки в мастерской
- Как не ловить эту проблему по кругу
- Частые вопросы
Почему после сушки пузырение не исчезает
Самая частая подстава такая: катушка нагрелась, а сердцевина витков — нет. Снаружи пластик уже тёплый и вроде бодрый, а в глубине ещё сидит влага. Особенно это касается PETG, TPU, нейлона и композитов. Для PLA история мягче, но если он долго лежал на воздухе или моток плотный, короткий цикл тоже легко даёт ложное чувство победы. На практике это выглядит так: первые минуты печати ещё ничего, потом пластик шипит при печати, линия становится неровной, местами появляются микропузыри и шероховатость.
Второй момент — неверный режим сушки. Слишком низкая температура просто не выгоняет влагу из толщи прутка, а слишком высокая уже портит геометрию витков и может устроить слипание. Я держу в голове простые ориентиры: PLA обычно сушат около 45 °C, PETG — около 55 °C, TPU — около 60 °C, а инженерку типа PA и PA-CF гонят заметно горячее и дольше. Но даже хороший режим не спасает, если сушилка гоняет тёплый воздух по кругу и почти не обновляет его.
Катушка может выйти из сушилки нормальной, а потом быстро набрать влагу снова, пока ты меняешь сопло или возишься со слайсером. Для TPU и нейлона это особенно характерно. И ещё важная мысль: остаточная влага в тракте подачи — это обычно не «мокрая PTFE-трубка», а влажный участок самого прутка, первый виток на краю катушки, воздух в боксе или сырой силикагель.
Где в тракте подачи прячется остаточная влага
Вот тут начинается нормальная диагностика. Я мысленно иду по тракту подачи от катушки к соплу и на каждом участке задаю один вопрос: этот кусок пластика точно всё время оставался сухим, или я сам где-то дал ему набрать влагу обратно?

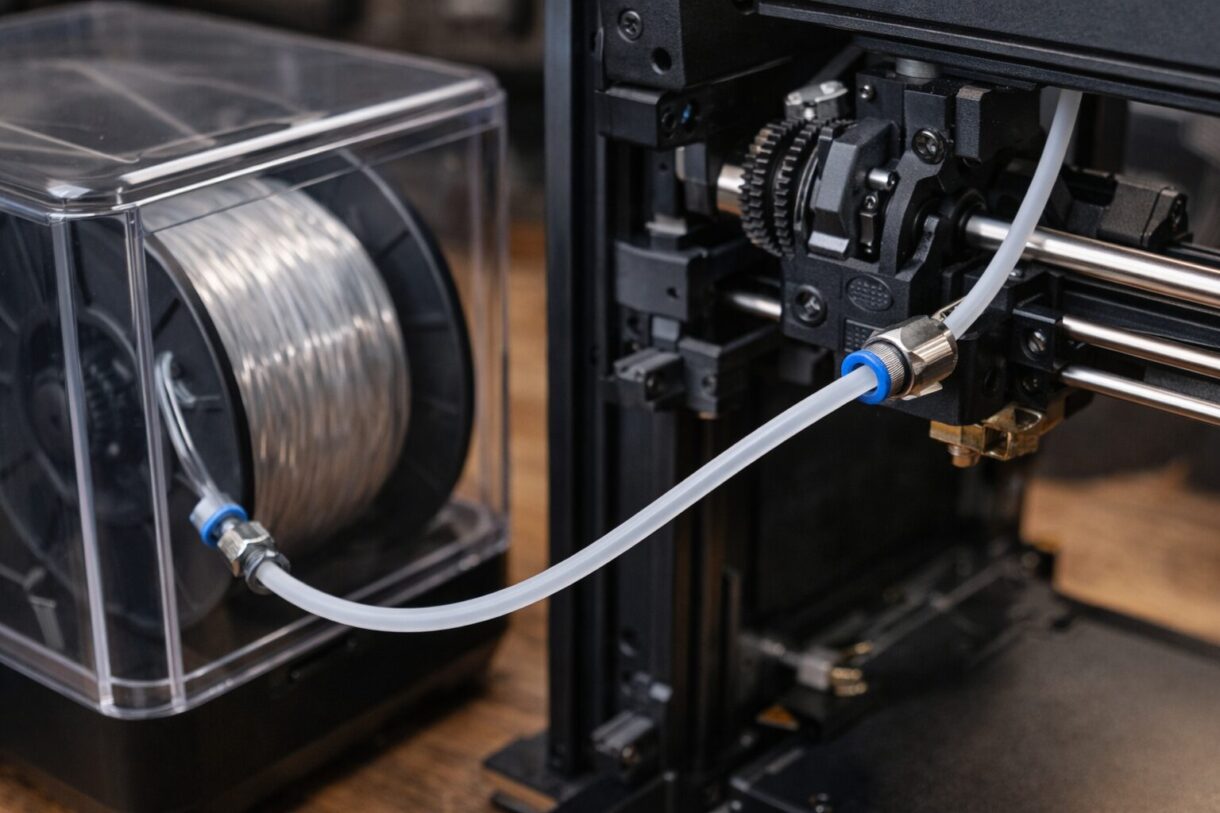

Выход из сушилки или сухого бокса
Если катушка сушилась отдельно, а печатаешь ты с внешней стойки, первым подозреваемым становится участок после сушки. Наружные витки, свободный хвост и кусок до экструдера быстро тянут влагу из комнаты. Я обычно сразу после цикла вытягиваю 200–300 мм филамента на рабочей температуре и смотрю на струю. Если она сначала ровная, а через 15–20 минут на открытой стойке начинается плевание, виноваты уже хранение и подача после сушки. Поэтому печать прямо из сушилки часто решает вопрос лучше повторного прогрева. Сюда у вас красиво ложится ссылка на сушилку для филамента своими руками.
PTFE-трубка и фитинги
Сама PTFE-трубка влагу почти не накапливает, так что искать проблему именно в её стенках — так себе идея. Но вот длинная трасса, кривые изгибы, разболтанные фитинги и куча лишнего объёма воздуха вокруг прутка вполне добавляют проблем. Если трубка идёт из бокса наружу, а дальше болтается по комнате, защищён только сам кусок внутри PTFE, а вся катушка по-прежнему живёт в атмосфере мастерской. Плюс в длинной подаче быстро вылезают трение, пыль и частичный тормоз на входе в экструдер.
Я всегда смотрю, не собрался ли на концах PTFE пластиковый налёт, не поджеван ли конец прутка и не идёт ли трубка слишком туго. Когда шестерня начинает грызть пруток, причина бывает не только в прижиме, но и в лишнем сопротивлении по трассе. Поэтому сюда очень в тему ссылка про стачивание филамента в подаче.
Экструдер и открытый участок перед хотэндом
На директе многие вообще забывают про короткий открытый участок перед входом в хотэнд. А он есть: кусок прутка между выходом из направляющей и зоной, где уже начинается нагрев. Если печать долгая, принтер стоит в тёплом помещении, а материал капризный, именно этот отрезок может давать нестабильную картину: то тихо, то плевки, то матовая нить, то снова нормальная экструзия.
Тут я смотрю на две вещи: нет ли муки от филамента на шестернях и не плавает ли сама подача. Иногда кажется, что виноват влажный PETG, а по факту гуляют e-steps, криво выставлен rotation_distance или экструдер просто не дотягивает реальный объём. Если давно не трогал механику, полезно открыть материал про калибровку подачи филамента.
Холодная зона, термобарьер и сопло
Вот где народ чаще всего теряет вечер. Если в термобарьере есть старая пробка, в сопле нагар или сверху подтекает расплав, на печати появляются щелчки, микровзрывы, капли и шершавый след. На слух это путают с влажным филаментом за секунду. Особенно когда пластик уже успел один раз подгореть и потом кусками вылетает в новый материал.
Мой порядок тут простой: холодная протяжка, осмотр сопла, проверка посадки трубки, контроль на подтёк над нагревательным блоком. Если есть сомнения, я просто ставлю свежее сопло. Сюда отлично заходят ссылки про прочистку сопла и замену изношенного сопла.
Что ещё маскируется под влажный филамент
Теперь самое полезное. Не всё, что пузырит и плюётся, связано с водой. Иногда это просто перегрев. Если температура для конкретного пластика завышена, расплав становится слишком жидким, начинает активнее кипеть на остатках загрязнений и выдаёт картину, очень похожую на влажный пруток. У PETG это прям любимый фокус: чуть перебрал по соплу — и уже кажется, что катушка сырая.
Отсюда мой совет: не спорь с догадками, а сделай быстрый температурный прогон. У вас на сайте под это есть прямой и полезный материал про температурную башню. Я обычно снижаю сопло на 5 °C и сразу смотрю, меняется ли характер струи при экструдировании в воздух.
Вторая маска — гуляющая температура хотэнда. Если PID не пойман, нагрев то перелетает, то проседает, расплав выходит неравномерно, а шов становится дёрганым. На слух это тоже иногда напоминает влагу, особенно в паре с небольшим засором. Поэтому, когда симптомы странные и непостоянные, я иду в калибровку PID хотэнда раньше, чем запускаю третий круг сушки.
Третья история — материал сам по себе капризный. Мягкие TPU любят пружинить в подаче, композиты с волокном сильнее трутся, матовые и декоративные составы порой ведут себя иначе, чем обычный базовый пластик. Для этого у вас тоже есть удачные внутренние продолжения: печать TPU и филамент с наполнителями. Там уже другая физика, и влажность — только часть картины.
Мой чек-лист проверки в мастерской
Когда надо быстро понять, где косяк, я иду вот так:
-
Сразу после сушки экструдирую 200–300 мм в воздух на рабочей температуре. Смотрю на ровность струи, матовость, шипение и плевки.
-
Печатаю маленький тест прямо из сушилки или dry box. Если качество стало лучше — участок после бокса уже подозреваемый.
-
Осматриваю PTFE-трубку, фитинги и вход в экструдер. Любой лишний тормоз по тракту усиливает нестабильность подачи.
-
Чищу шестерни экструдера от пластиковой муки и проверяю прижим.
-
Делаю холодную протяжку либо ставлю другое сопло, если старое уже вызывает вопросы.
-
Снижаю температуру сопла на 5 °C и сравниваю звук и форму струи.
-
Если материал гигроскопичный, даю более длинный цикл сушки, а не просто повторяю тот же самый режим.
-
После удачного прогона сразу убираю катушку в герметичное хранение. На эту тему у вас просится внутренняя ссылка про хранение пластика для 3D-печати.
Если после этого картина не меняется, я уже не ищу мифическую воду в трубке, а копаю механику, нагрев и состояние самого хотэнда. В половине случаев причина оказывается именно там.
Как не ловить эту проблему по кругу
Самый рабочий подход у меня такой: сушить столько, сколько нужно конкретному материалу, и не оставлять катушку гулять по комнате после цикла. Сушилка рядом с принтером, короткая трасса подачи, минимум открытых участков, свежий силикагель и герметичный бокс закрывают половину проблем ещё до старта печати.
Полезно и записывать поведение пластика: сколько сушился, на какой температуре печатался, как вёл себя на первом тесте. Поэтому сюда органично встаёт ссылка на журнал печати.
Итог простой: если филамент после сушки всё равно пузырит, я сперва ищу точку, где сухой маршрут внезапно перестал быть сухим: выход из бокса, лишний кусок до экструдера, грязный тракт, перегретый хотэнд или плавающую подачу. Когда проходишь этот маршрут спокойно, причина находится куда быстрее.
Частые вопросы
Почему новый филамент тоже может шипеть?
Потому что новый пакет не гарантирует идеальную сухость. Если материал долго лежал, ехал в перепадах температуры или сам по себе гигроскопичный, пузырьки на печати и нестабильная экструзия вполне возможны уже на первом запуске.
Сколько держится эффект после сушки?
Зависит от материала и условий вокруг принтера. PLA и PETG обычно живут спокойнее, а TPU и нейлон могут начать тянуть влагу довольно быстро, если катушка стоит открыто. Поэтому лучший сценарий — печать сразу после сушки или прямо из закрытого бокса.
Как понять, что виновата не влага, а температура?
Очень просто: сделай экструдирование в воздух при той же температуре, потом опусти сопло на 5 °C и сравни звук, форму струи и количество плевков. Если стало заметно тише и ровнее, ищи перегрев, засор или нестабильный нагрев, а не только влагу.
Стоит ли менять PTFE-трубку, если пластик после сушки пузырит?
Менять только из-за подозрения на влагу — обычно нет. А вот проверить на износ, грязь, тугой изгиб и люфт в фитингах точно стоит. Сама трубка редко бывает главным виновником, но она отлично усиливает проблемы подачи, которые потом выглядят как влажный филамент.
