Охлаждение электроники: как отличить удачную конструкцию от подтверждённого результата

Привет, на связи Папа Карло. Эффективность охлаждения электроники нельзя оценивать только по размеру радиатора, количеству тепловых трубок или обещанному снижению температуры. Четыре инженерных случая октября 2026 года показывают разные стороны проблемы: переделанный ноутбук действительно стал холоднее, компактный компьютер получил заявленный тепловой запас, BYD предложила новую конструкцию охлаждения батарей, а повреждение кабеля GeForce RTX 5090 напомнило, что опасный нагрев возникает не только внутри процессоров и видеокарт.

Практический вывод: при оценке системы охлаждения нужно отдельно проверять способ отвода тепла, условия измерения, результаты под нагрузкой и надёжность электрических соединений. Особенно полезно различать испытанный образец, характеристики производителя и конструкцию, существующую пока в патентной документации.

Четыре инженерных случая: что действительно известно

Все четыре разработки связаны с тепловой надёжностью оборудования, но находятся на разных стадиях подтверждения. Поэтому начинать сравнение следует не с температур и ваттов, а с характера опубликованных сведений.

Устройство или проектПодтверждённая информацияГлавное ограничениеMetabox P950EPПосле установки внешнего жидкостного охлаждения температура CPU и GPU снизилась примерно на 60 °CРезультаты относятся к одному модифицированному ноутбукуAceMagic F9AЗаявлены пять тепловых трубок, стабильная работа при 120 Вт и пиковая мощность 140 ВтНезависимых температурных и акустических измерений нетАккумуляторная конструкция BYDОпубликован патент на батарейные модули, погружённые в диэлектрическую жидкостьНет результатов испытаний готовой серийной системыКомпьютер с RTX 5090Зафиксировано оплавление 16-контактного соединения на обоих концах кабеляТочная причина повреждения не установлена

Таблица выявляет принципиальное различие. В первом случае имеются результаты конкретной переделки. Во втором производитель описывает возможности своей системы. В третьем представлена инженерная конструкция. В четвёртом зарегистрирован отказ, но его механизм остаётся невыясненным. Рассматривать эти сведения как четыре равнозначных испытания было бы неправильно.

Ноутбук с внешним жидкостным охлаждением: результат и его цена

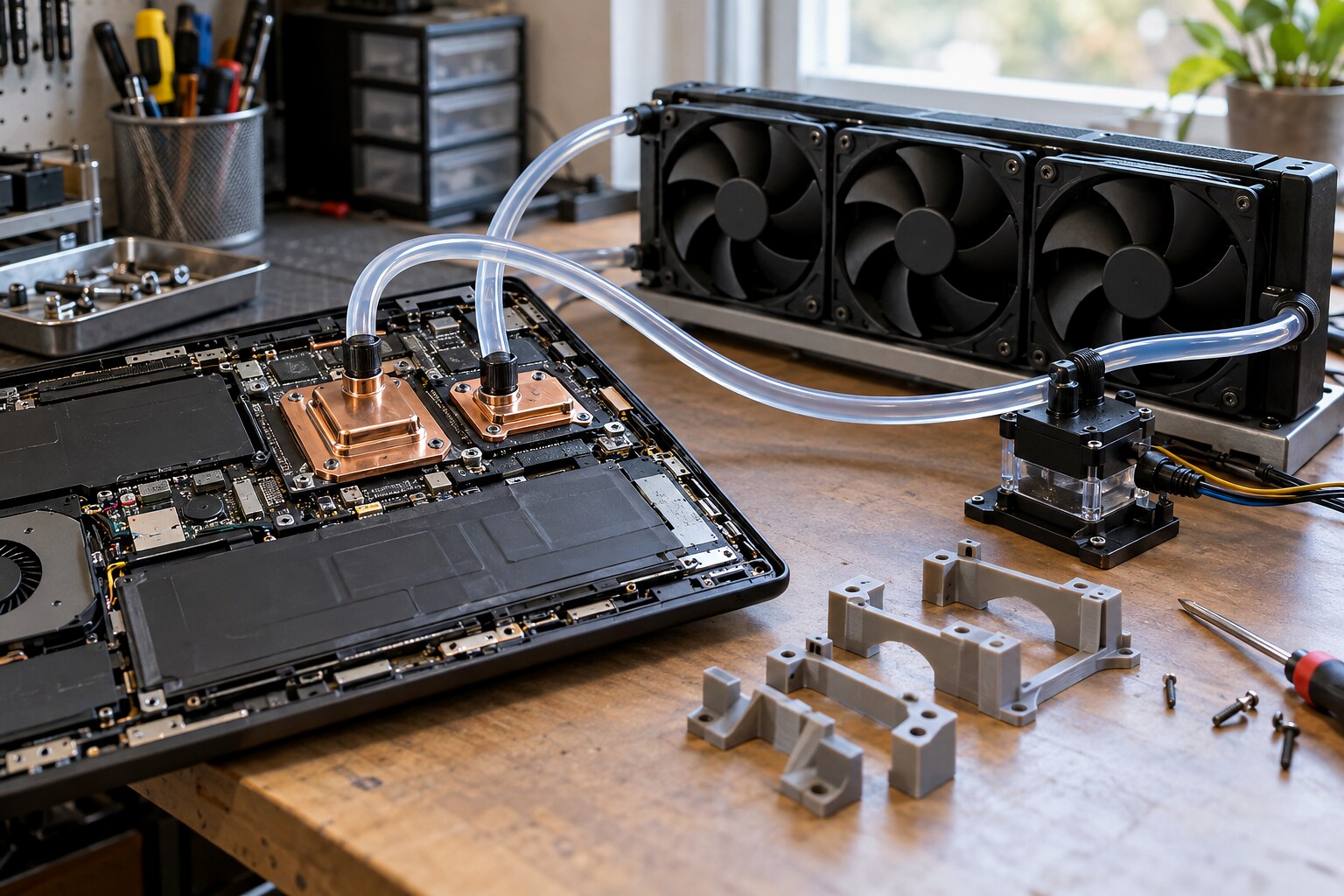

Моддер TrashBench переработал охлаждение ноутбука Metabox P950EP, оснащённого Intel Core i7-8750H и Nvidia GTX 1060. Вместо исключительно штатной системы теплоотвода он использовал водоблоки, отдельную помпу и радиатор формата 360 мм. Для крепления компонентов применялись детали, изготовленные на 3D-принтере.

Почему конструкция оказалась сложнее первоначального плана

Сначала предполагалось использовать помпу от готовой системы AIO. Однако её производительности оказалось недостаточно для второго водоблока. Потребовалась более мощная отдельная помпа. Этот эпизод показывает, почему наличие жидкостного контура ещё не гарантирует правильного охлаждения всех подключённых компонентов.

При проектировании подобной системы приходится учитывать совместную работу водоблоков, помпы, трубок и радиатора. Каждый добавленный элемент меняет условия циркуляции охлаждающей жидкости. Поэтому схему следует оценивать как единый контур, а не как набор независимо выбранных компонентов.

В данном проекте крепления водоблоков напечатали с учётом штатных монтажных отверстий. Радиатор разместили за экраном ноутбука. Поскольку закрепить конструкцию винтами не получилось, использовали двухкомпонентный эпоксидный состав. Дополнительные радиаторы установили на память и элементы питания, применив термопрокладки и термопасту.

Отдельной задачей стало электропитание. Ноутбук использует напряжение 19 В, тогда как помпе и вентиляторам необходимо 12 В. Решение построили на понижающем DC-DC-преобразователе, подключённом к контактам штатного вентилятора. Для размещения оборудования пришлось изменить нижнюю крышку корпуса, а выключатель расположили на напечатанной пластине.

Что показали испытания

По опубликованным результатам температура процессора и видеокарты снизилась приблизительно на 60 °C относительно штатного охлаждения. Во время нагрузочных испытаний CPU и GPU оставались заметно холоднее 40 °C.

Однако температура — лишь одна часть результата. В Forza Horizon 5 производительность исходной системы составляла 75 кадров в секунду. После переделки охлаждения показатель достиг 77 кадров, а после разгона — 83 кадров. Средний прирост производительности в проведённых испытаниях после разгона составил 14%.

Следовательно, снижение температуры и увеличение игровой производительности нельзя автоматически приравнивать друг к другу. В приведённой последовательности основной температурный выигрыш обеспечило изменение охлаждения, а дополнительное повышение кадровой частоты связано также с разгоном.

Для практического повторения проекта существенны три ограничения: необходимы механические изменения корпуса, работа с электрическими соединениями и герметичный жидкостный контур. В частности, использование эпоксидного крепления снижает удобство последующей разборки. После сборки автор проверил герметичность, но опубликованные результаты не доказывают долговременную надёжность аналогичной переделки на любом другом ноутбуке.

AceMagic F9A: почему пять тепловых трубок ещё не означают доказанную эффективность

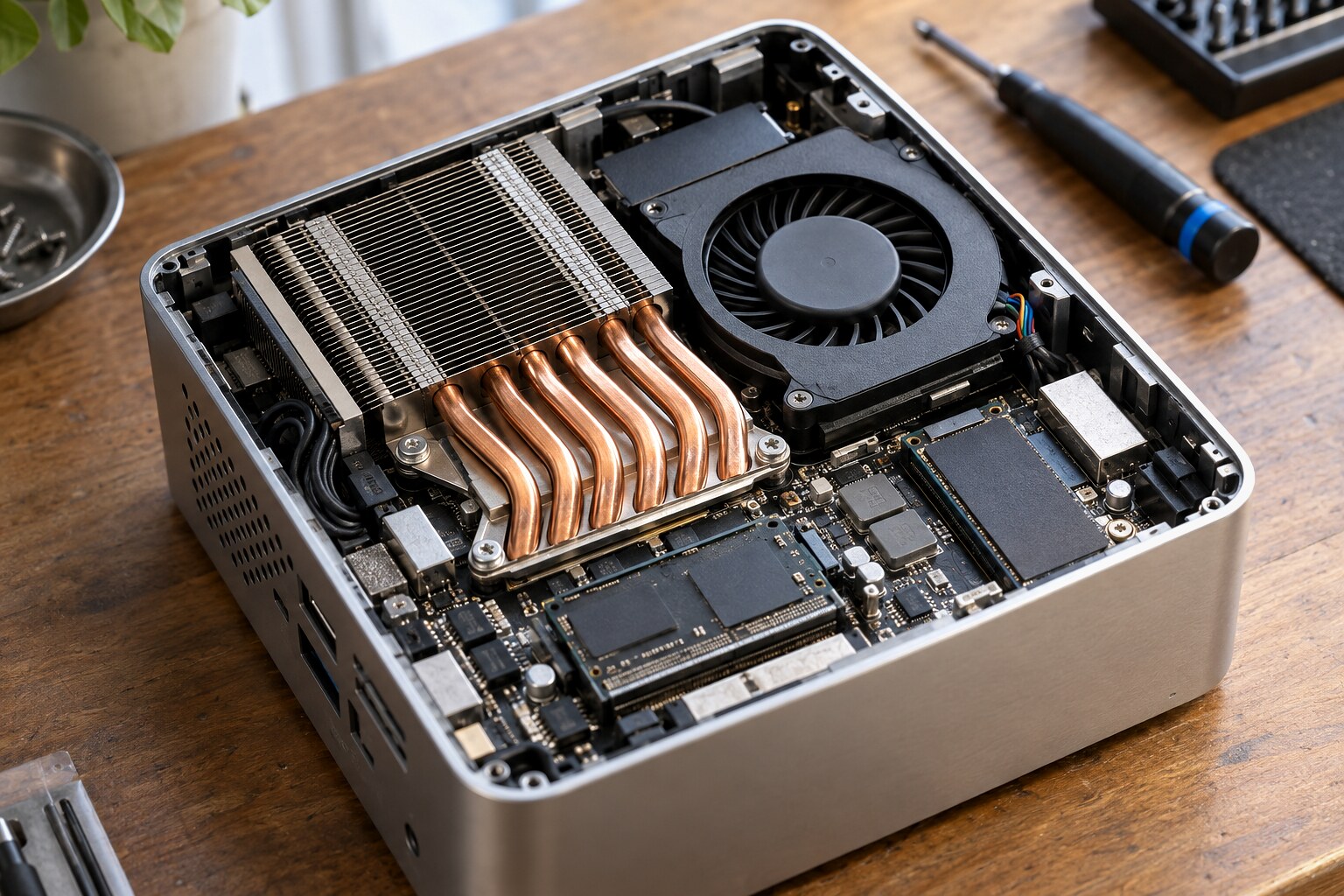

Компактная рабочая станция AceMagic F9A интересна противоположным подходом. Вместо вынесенного за пределы корпуса радиатора её разработчики разместили производительное оборудование и систему охлаждения в небольшом металлическом корпусе.

Габариты компьютера составляют 158,5 × 158,5 × 81,5 мм. Внутри установлены процессор AMD Ryzen AI Max+ Pro 495, 192 ГБ оперативной памяти и SSD объёмом 2 ТБ. Для охлаждения предусмотрена система с пятью тепловыми трубками.

Производитель указывает пиковую мощность 140 Вт и стабильную работу при 120 Вт. Эти значения характеризуют заявленные возможности конструкции, но сами по себе не раскрывают температуру процессора, обороты вентиляторов или уровень шума в продолжительных задачах.

Почему нагрузка особенно важна для локального ИИ

F9A позиционируется в том числе как компьютер для локальных языковых моделей. Его унифицированная память позволяет выделять до 160 ГБ под задачи, использующие видеопамять. Производитель заявляет возможность запуска моделей объёмом до 300 миллиардов параметров.

Но возможность разместить модель в доступной памяти не равнозначна подтверждённой скорости её работы. Для оценки практической пригодности такой системы необходимо различать объём памяти, фактическую вычислительную производительность и устойчивость охлаждения при длительной нагрузке.

В переданных характеристиках нет независимых измерений температуры, шума и скорости генерации ответов. Поэтому вывод о том, что F9A способен поддерживать конкретную производительность большой модели без тепловых ограничений, был бы преждевременным.

Здесь полезно сравнить F9A с переделанным ноутбуком. У ноутбука есть экспериментальные показатели до и после изменения охлаждения. У F9A пока доступны заявленные параметры системы. Разница заключается не в том, какая конструкция обязательно лучше, а в количестве фактических данных для проверки.

Что уточнять перед выбором компактного компьютера

• При какой продолжительности нагрузки подтверждается заявленная мощность охлаждения.
• Как меняются частоты и температура при длительной работе процессора и графической части.
• Какой уровень шума сопровождает устойчивую производительность.
• Не ограничивают ли нагрев и общая компоновка одновременную работу процессора, памяти и накопителей.
• Какие результаты получены именно с теми локальными моделями, которые планируется использовать.

Это вопросы для проверки, а не характеристики, уже подтверждённые для F9A. Отсутствие измерений не свидетельствует о плохом охлаждении, но не позволяет считать его эффективность доказанной.

Погружное охлаждение BYD: другой путь передачи тепла

В октябре 2026 года BYD представила в патентной документации конструкцию аккумуляторного блока с иммерсионным охлаждением. Публикация CN 122868832 A датирована 5 октября 2026 года, а сама заявка была подана в марте 2025 года.

Предложенная схема предназначена для батарейных шкафов и систем хранения энергии. В отличие от традиционной передачи тепла через промежуточные охлаждающие пластины, аккумуляторные модули предполагается полностью погружать в специальную диэлектрическую жидкость.

Зачем разделять корпус на два отсека

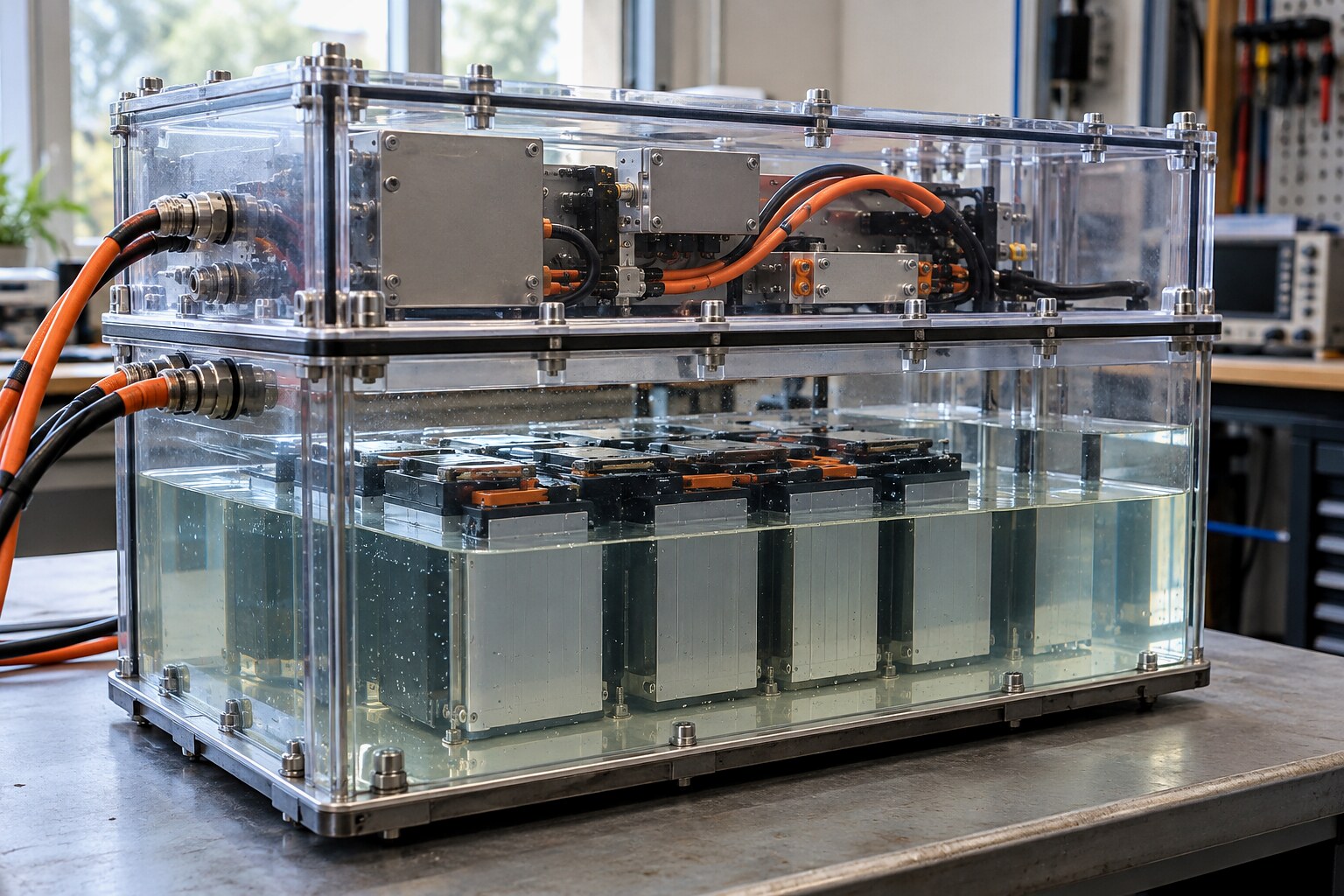

Корпус предложено разделить на две камеры. В нижней располагаются батарейные модули, непосредственно окружённые охлаждающей средой. Верхний отсек остаётся сухим и предназначен для электрического оборудования.

Главная идея состоит в изменении пути теплопередачи. Тепло от аккумуляторных модулей поступает непосредственно в жидкость, а не проходит сначала через отдельную холодную пластину. Диэлектрические свойства среды необходимы для самой концепции размещения аккумуляторных компонентов в жидком отсеке.

Однако упрощение одного участка теплопередачи не означает автоматического упрощения всей системы. Нужно организовать удержание жидкости, надёжное разделение камер и прохождение необходимых электрических соединений через границу между ними.

Чего патент пока не доказывает

В опубликованных сведениях нет температурных испытаний готового изделия, сравнений эффективности с пластинчатым охлаждением или подтверждения массового производства такой батарейной системы.

Поэтому корректно говорить, что BYD предложила конструктивный способ непосредственного охлаждения батарейных модулей. Утверждать, что он уже обеспечил определённое снижение температуры, увеличение срока службы или экономию электроэнергии, нельзя.

Этот пример полезен для понимания инженерной оценки патентов. Чертёж объясняет предполагаемое устройство и принцип работы, но не заменяет испытаний, проверки герметичности и наблюдения за поведением оборудования в эксплуатации.

GeForce RTX 5090: тепловая проблема за пределами системы охлаждения

Последний случай показывает другую категорию риска. В готовом игровом компьютере Digital Storm Corsa с видеокартой GeForce RTX 5090 был обнаружен оплавленный 16-контактный кабель питания. Повреждения затронули оба конца соединения: возле видеокарты и возле блока питания.

Компьютер стоимостью 5245 долларов включал Ryzen 9 9950X, 64 ГБ оперативной памяти и SSD на 2 ТБ. Его приобрели в 2025 году, после первоначальной проверки практически не использовали более года, а активно эксплуатировать начали в августе 2026-го.

Примерно через две недели активной работы владелец почувствовал запах гари. Последующий осмотр выявил повреждения соединений. При обращении по гарантии PNY отказалась заменить видеокарту, сославшись на использование неправильного кабеля.

Что можно заключить из повреждения кабеля

Зафиксированный факт — оплавление разъёмов на обоих концах кабеля. Точная первопричина в переданных сведениях не установлена. Следовательно, нельзя однозначно объяснять инцидент конкретным дефектом разъёма, неправильной установкой, качеством кабеля или особенностями видеокарты.

При диагностике электроники следует разделять два вида проблем. Первая — нагрев рабочих компонентов, для которых предусмотрены радиаторы, вентиляторы и другие элементы охлаждения. Вторая — локальный перегрев соединений и элементов электрической цепи, который не обязательно выявляется по температуре графического процессора.

Даже эффективное охлаждение GPU не является доказательством исправности кабеля питания. Поэтому запах гари, следы изменения цвета пластика или повреждения контактных соединений требуют отдельного внимания независимо от показаний программного мониторинга.

Если обнаружены признаки оплавления, компьютер следует выключить и обесточить. Не нужно пытаться подтвердить проблему дополнительной высокой нагрузкой или продолжать пользоваться повреждённым соединением. Дальнейшая проверка должна учитывать кабель, разъёмы видеокарты и блока питания. Для повреждённых компонентов необходима квалифицированная диагностика.

Что можно сравнивать между разными системами охлаждения

На первый взгляд все описанные примеры относятся к одной теме. Но сравнивать их по единственной величине нельзя: температура ноутбука, мощность охлаждения мини-ПК, принцип жидкостного охлаждения аккумуляторов и повреждение силового соединения характеризуют разные инженерные задачи.

Для ноутбука наиболее информативно сопоставление температуры и производительности до и после модернизации при одинаковых условиях. Для мини-ПК — устойчивость работы под длительной нагрузкой, температура и шум. Для аккумуляторного блока — тепловое поведение модулей, герметичность, электрическая безопасность и долговечность конструкции. Для кабеля питания — состояние соединений и причины локального нагрева.

Число тепловых трубок нельзя непосредственно сравнить с диаметром или форматом радиатора. Точно так же отсутствие промежуточной охлаждающей пластины в патенте BYD само по себе не даёт численного преимущества перед другой конструкцией.

Универсальный критерий здесь не отдельная характеристика, а способность оборудования выполнять предназначенную работу с приемлемыми температурой, производительностью и риском отказа. Причём все эти параметры должны быть подтверждены измерениями или соответствующими проверками.

Практическая последовательность оценки охлаждения

Для собственного компьютера или устройства полезно использовать повторяемую процедуру. Она не требует менять конструкцию до проведения первоначальной диагностики.

1. Определите рабочую задачу. Для игрового компьютера это может быть продолжительная игровая нагрузка, для рабочей станции — вычисление или запуск локальной модели, для системы хранения энергии — штатный режим работы аккумуляторов.
2. Разделите параметры оборудования и результаты измерений. Запишите, какие значения заявлены производителем, какие получены автором эксперимента и какие самостоятельно подтверждены на конкретном устройстве.
3. Проверьте исходное состояние. Зафиксируйте температуру доступных компонентов, частоты, производительность и характер работы охлаждения до каких-либо изменений.
4. Проведите сопоставимую нагрузку. При повторном измерении условия должны быть максимально близкими: одинаковая задача, сопоставимые настройки и продолжительность работы.
5. Проверьте устойчивость результата. Разовая низкая температура не показывает, как устройство поведёт себя при длительном нагреве и установившемся тепловом режиме.
6. Осмотрите доступные соединения. При выключенном и обесточенном устройстве обращайте внимание на видимые повреждения, особенно если ранее появлялись запах гари или признаки перегрева. Не вскрывайте опасные силовые узлы без соответствующей квалификации.
7. Сопоставьте пользу и вмешательство. Учитывайте дополнительные устройства, питание, изменения корпуса, сложность обслуживания и возможные последствия для гарантии.

Последний этап особенно существенен для самодельных систем. Переделка Metabox дала измеримый температурный результат, но потребовала изменения корпуса, отдельного питания и сложного крепления радиатора. Для другого владельца эти условия могут оказаться неприемлемыми даже при привлекательном снижении температуры.

Пять типичных ошибок при оценке тепловой эффективности

Ошибка 1. Принимать пиковую мощность за продолжительную

Пиковый и устойчивый режимы — разные характеристики. Для AceMagic F9A указаны 140 Вт и 120 Вт соответственно. Поэтому ссылаться только на большее значение при оценке продолжительной нагрузки некорректно.

Ошибка 2. Переносить результаты одного проекта на все устройства

Снижение температуры приблизительно на 60 °C получено на конкретном Metabox P950EP с модифицированной системой охлаждения. Другой ноутбук может иметь иную компоновку, тепловую нагрузку и ограничения монтажа. Опубликованный результат нельзя считать универсальным обещанием.

Ошибка 3. Путать конструктивную идею с серийной технологией

Патент BYD подтверждает описание инженерного решения. Он не подтверждает производство серийного оборудования или измеренное превосходство по охлаждению. Для таких утверждений понадобились бы отдельные данные.

Ошибка 4. Оценивать систему только по температуре процессора

Случай RTX 5090 показывает ограниченность такого подхода. Повреждение возникло в цепи электропитания, а не было представлено как превышение температуры GPU. Контроль рабочих компонентов следует дополнять оценкой надёжности электрических соединений.

Ошибка 5. Смешивать охлаждение и разгон при сравнении производительности

В эксперименте с ноутбуком последовательность составила 75, 77 и 83 кадра в секунду: исходный режим, новое охлаждение, затем разгон. При оценке эффективности собственно охлаждения необходимо учитывать, на каком этапе изменились настройки производительности.

Как проверить результат после изменения охлаждения

При модернизации компьютера удобно вести простой журнал наблюдений. Его задача — отделить реальное улучшение от субъективного ощущения, что устройство стало холоднее или быстрее.

ПоказательДо измененияПосле измененияРабочая задачаНазвание и настройки тестаТа же задача и настройкиТемпература CPU и GPUИзмеренное значениеЗначение при сопоставимой нагрузкеПроизводительностьКадры в секунду или скорость выполнения задачиРезультат той же задачиЧастоты компонентовПоказания мониторингаПоказания мониторингаШум и работа вентиляторовИсходное состояниеСостояние после переделкиСостояние соединенийОтсутствие или наличие дефектовРезультат безопасного осмотра

Сначала выполняют базовые измерения, затем вносят изменение и повторяют проверку. Если одновременно заменить охлаждение, увеличить мощность и изменить программные настройки, определить вклад каждого действия станет сложнее.

Для жидкостной системы отдельно необходима проверка герметичности. Для устройства с изменённым питанием нужно убедиться в соответствии напряжений и безопасной работе электрической части. Если оборудование проявляет признаки повреждения, экспериментальные нагрузки проводить нельзя.

Хороший результат имеет несколько признаков одновременно: температура снижается или остаётся в приемлемых пределах, производительность не ухудшается, оборудование сохраняет стабильность, а внесённые изменения не создают новых неисправностей.

При этом одно успешное испытание не заменяет длительных наблюдений. Оно показывает поведение системы в проверенных условиях, но не гарантирует отсутствие будущих отказов.

Итог: важнее доказанная устойчивость, чем эффектная конструкция

Четыре инженерных случая октября 2026 года демонстрируют разные уровни зрелости решений. Модификация Metabox P950EP дала заметное снижение температуры и измеримые показатели производительности, но потребовала сложного вмешательства. AceMagic F9A предлагает компактную систему с пятью тепловыми трубками и заявленной продолжительной мощностью 120 Вт, однако независимых измерений пока нет.

BYD описала перспективную схему непосредственного охлаждения батарейных модулей диэлектрической жидкостью, но патент не раскрывает эксплуатационную эффективность готового продукта. История RTX 5090 показывает, что даже производительная компьютерная система может столкнуться с серьёзным локальным повреждением электрического соединения, причину которого ещё требуется установить.

При выборе или модернизации техники практичнее опираться на сопоставимые испытания, проверять условия заявленных характеристик и учитывать не только температуру основных компонентов, но и безопасность всей конструкции. Именно такое разделение фактов, обещаний и неизвестных параметров позволяет оценить эффективность охлаждения без необоснованных выводов.
